Внутриполостной датчик (вагинальный, ректальный)

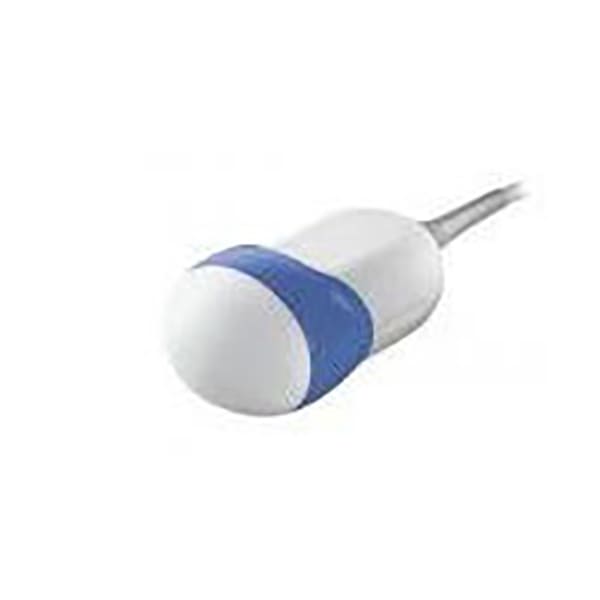

Рисунок 12 – CANON PVT-661VT внутриполостной датчик

Внутриполостные датчики. Вагинальные (кривизна 10-14 мм), ректальные, либо ректально-вагинальные (кривизна 8-10 мм). Предназначены для исследований и области гинекологии, урологии, акушерства. Рабочая частота 5, 6 или 7,5 МГц.

3D/4d объёмные датчики

Механические датчики с кольцевым вращением, либо угловым качением. Позволяют проводить автоматическое посрезовое сканирование органов, после чего данные преобразуются сканером в трехмерную картинку. 4D – трехмерное изображение в реальном времени. Возможен просмотр всех срезовых изображений.

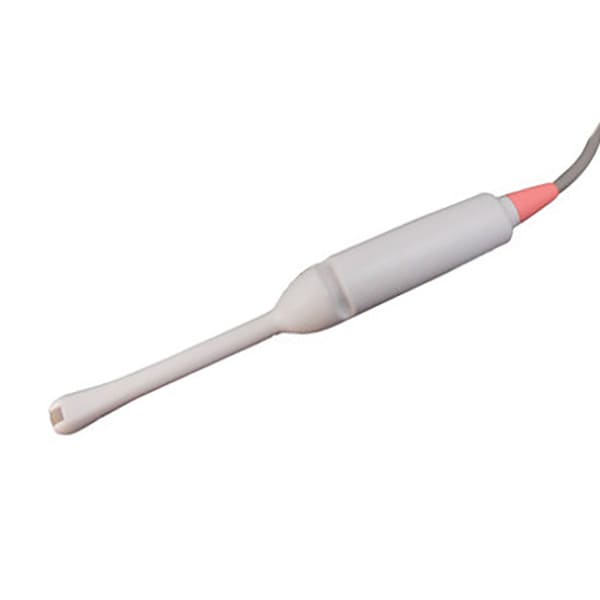

Рисунок 13 – CANON PVU-674MV объемный конвексный датчик

Рисунок 14 – Объемный микроконвексный датчик RNA5-9-D 3D/4D

Матричные датчики

Матричные датчики могут быть:

1. Полуторамерными – вдоль длинной стороны сканирующего модуля примерно в 1,5 раза больше элементов (количество кристаллических ячеек 1,5:1 по x:y)

• Такие матрицы дают хорошую глубину и четкость 2D срезов (в обычных режимах)

2. Двумерными (элементов по x и y примерно одинаковое количество. Физические размеры могут быть и как у обычного линейного или конвексного датчика, не обязательно модуль будет квадратным)

• Двумерные матричные датчики используются для получения трехмерных изображений - чтобы совсем не запутаться в терминах, будем называть их объемными матричными датчиками.

• Возможна работа в 3D и 4D

• Возможен одновременный вывод на экран двух срезов - двух разных картинок (почти как в биплановых датчиках, но используется всего один коннектор и один сканирующий модуль - датчик легче, удобнее).

Матричные 4D датчики особенно активно используются в акушерстве, гинекологии, неонатологии для трехмерных исследований во время скрининга или при наблюдении новорожденных.

Преимущества:

• Датчик легче, компактнее, проще и удобнее классического 3D

• Обеспечивает очень качественную визуализацию (еще и потому, что такие датчики используются на лучших экспертных аппаратах)

• Нет движущихся элементов и жидкости внутри 3D купола - не возникает многих проблем обычных 3D датчиков с мотором, тросом, маслом и т.д. (но есть свои особенности).

Недостатки:

• Дороже стандартных 3D с движущимся механизмом

• Сложнее устроен сам кристаллический модуль

• Более серьезная нагрузка на кристаллы (нужно следить за состоянием датчика)

• Возможен износ / деградация кристалла (но эти моменты сейчас лучше учитываются при производстве)

Рисунок 15 – Мультичастотный объемный (4D) матричный линейный ультразвуковой датчик General Electric RSM5-14 (5-13 МГц).

Рисунок 16 – Мультичастотный объемный (4D) линейный ультразвуковой датчик General Electric RSP6-16-D (5.6-18.4 МГц).

Лапароскопические датчики

Представляют собой тонкую трубку с излучателем на конце. Датчик может применяться для контроля при лапароскопических операциях. У разных моделей кончик может изгибаться в одной плоскости или двух плоскостях или не изгибаться вовсе. Управление осуществляется с помощью джойстика, аналогично гибким эндоскопам. Излучатель может быть линейным боковым, конвексным боковым, фазированным с прямым обзором, в зависимости от модели.

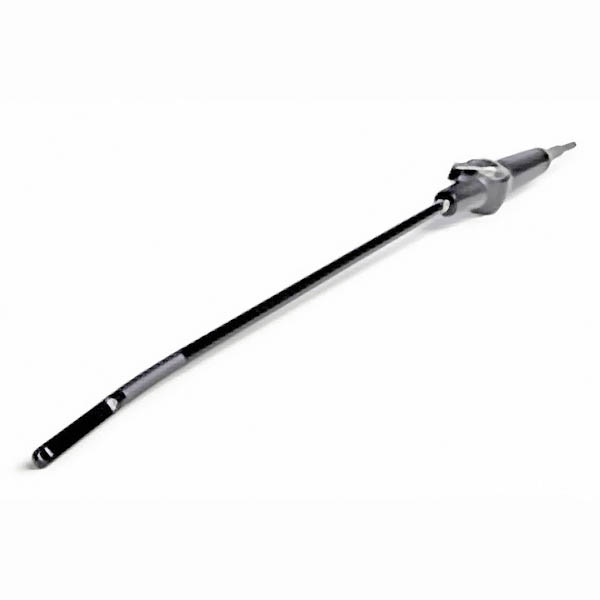

Рисунок 17 – Лапароскопический датчик УЗИ LAP7

Датчики вводятся в операционное поле, поэтому выполняются очень компактными. Как правило, в датчиках применяются линейные преобразователи дли­ной от 38 до 64 мм. Иногда применяются конвексные УЗ преобразова­тели с большим радиусом кривиз­ны. Рабочая частота 5 или 7,5 МГц.
