Секторный датчик
Секторный датчик – обладает небольшой рабочей поверхностью, генерируемые ультразвуковые волны имеют форму сектора, имеется еще большее несоответствие между размерами трансдюссера и получаемым изображением. Работает на частоте 2-5 МГц.
Применяется в тех случаях, когда необходимо с небольшого участка поверхности тела получить в несколько раз больше обзор на глубине, например, когда через межреберные промежутки проводят исследование сердца при эхокардиаграфии. Кроме того, он применяется при исследовании головного мозга у детей до года – доступ через большой и малый роднички.
Частые проблемы:
Проблемы с линзой
Трещины корпуса
Проблемы с манжетой

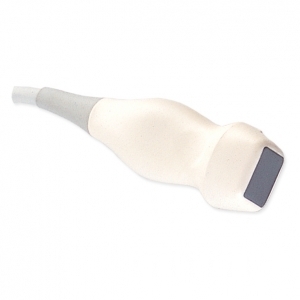

Рисунок 5 – CANON PSU-25BT секторный датчик
Рисунок 6 – Mindray датчик Секторный фазированный P4-2, 1,3 - 4,5 МГц для DC-7
Используются в кардиологии. Секторная фазированная решетка позволяет изменять угол луча в плоскости сканирования. Это позволяет заглянуть за ребра, родничок, или за глаза (для исследования мозга). Возможность независимого приема и излучения различных частей решетки позволяет работать в режиме постоянно-волнового или непрерывно-волнового доплера.
Цена: 270 353 руб.
Основные преимущества
Идеально подходит для исследований в области кардиология.
Применим для диагностики нервной системы.
Широкий диапазон рабочих частот.
Изготовлен из качественных материалов, обеспечивающих длительный срок службы.
Технические характеристики:
Частоты 2,0/2,5/3,0/3,5 МГц H3,0/H3,6/Н4,4 МГц
Частоты допплера C: 2,0/2,3 МГц
PW: 1,8/2,5 МГц
Пропускная способность (-20dB) 1,3 - 4,5
Пропускная способность (-6dB) 2,0 - 4,0
Число элементов 64
Совместимая биопсийная насадка NGB-011
Угол прокола 11°, 23°
Угол сканирования 84°
Сканирующая площадь 23*15 мм.
Длина провода 195 см. ± 2 см.
Вес 655 г.
Биплановые датчики

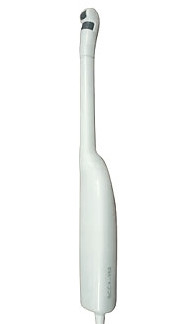

Рисунок 7 – Биплановый датчик GE BE9C
Состоят из двух совмещенных излучателей. Конвекс + конвекс, либо линейка + конвекс. Позволяют получать изображения как в поперечном, так и в продольном срезе. Помимо би-плановых, существуют трех-плановые датчики с одновременным выводом изображений со всех излучателей.
Частота: 4-11 МГц
Области применения: урология, трансректальные исследования
Карандашный датчик (слепой доплеровский)

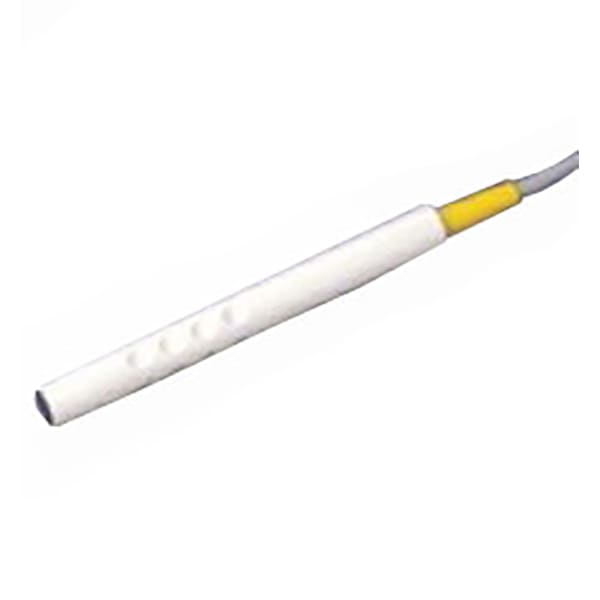

Рисунок 8 – Карандашный ультразвуковой датчик Philips D2tcd

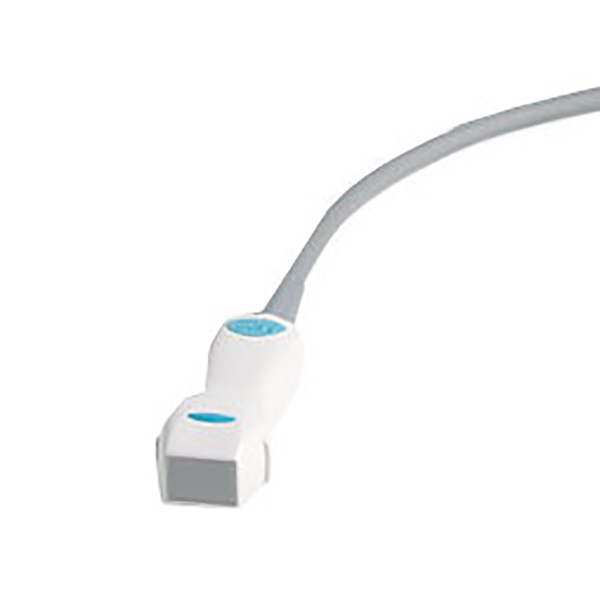

Рисунок 9 – Карандашный ультразвуковой датчик CANON PC-50M
Карандашный ультразвуковой датчик предназначен для отображения импульсно-волнового доплеровского спектра (PW), транскраниальных исследований, исследования периферических сосудов. Карандашные (слепые CW) датчики – это датчики с раздельным приёмником и излучателем. Используются для артерий, вен конечностей и шеи – 4-8 МГц, сердца – 2 МГц.
Транспищеводные и чреспищеводные датчики

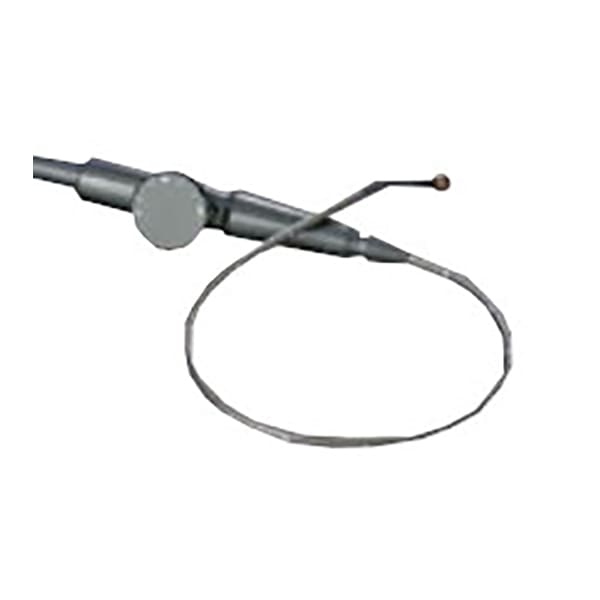

Рисунок 10 – CANON PET-508MA транспищеводный датчик
Рисунок 11 – CANON PET-805LA чреспищеводный датчик
УЗИ датчик PET-508MA имеет частоту 3,0-6,6 МГц, размеры 14×19 mm7
Применение: транспищеводные исследования (кардиология) и исследование периферических органов
