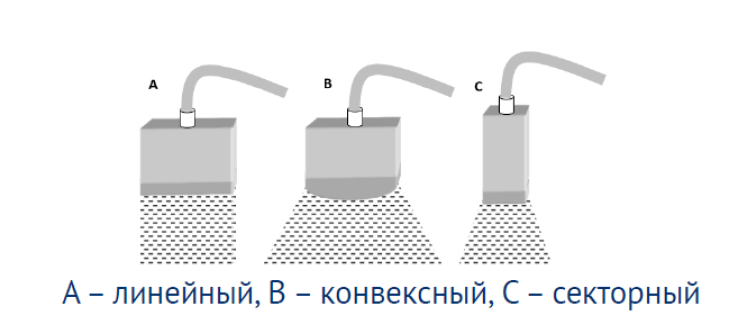

Основные типы датчиков
Для получения изображения в ультразвуковой диагностике используется ультразвук, излучаемый в виде коротких импульсов (импульсный). Он генерируется при приложении к пьезоэлементам коротких электрических импульсов. Продолжительность импульса составляет 1 мкс. Этот же датчик в перерыве между генерацией волн воспринимает отраженные сигналы и трансформирует их обратно в электрические. То есть за время работы датчик только 0,001 часть времени генерирует УЗ-волны (1мкс), а оставшиеся 0,999 (999 мкс) –воспринимает отраженные волны (работает как приемник).
Линейный датчик
Линейный датчик – высокочастотный датчик с частотой 5-15 МГц, чаще 7,5 МГц, используется, главным образом, для исследования поверхностно расположенных органов (щитовидной железы, молочной железы, лимфатических узлов, поверхностных сосудов и т.д.).
Обладает минимальным искажением получаемого изображения, поскольку положение самого трансдюссера на поверхности тела полностью соответствует размерам исследуемого органа.
Линейные датчики за счет большей частоты позволяют получать изображение исследуемой зоны с высоким разрешением, но ограничены небольшой глубиной сканирования (не более 8-10 см).
Кроме того, недостатком линейных датчиков является сложность обеспечения равномерного прилегания поверхности трансдьюссера к коже пациента, что часто приводит к появлению воздушных прослоек между кожей и датчиком и, соответственно, помех на получаемом изображении.
Частые неисправности:
Воздушные пузыри на акустической линзе.
Проблемы с коннектором.
Выход из строя пьезоэлементов.

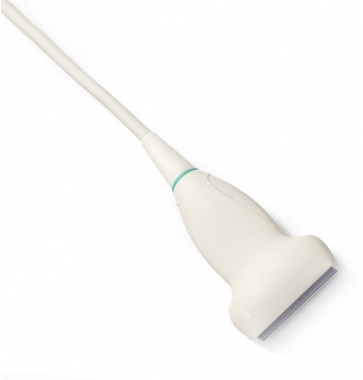

Рисунок 1 – Mindray датчик 75L38EA Линейный, 5.0 - 10.0 МГц, апертура 38 мм
Цена: 173 404 руб.
Основные преимущества:
Допускается использование биопсийной насадки.
Низкая стоимость по сравнению с конкурентами.
Высокое качество материалов.
Расширенный ресурс работы.
Подходит для работы со стационарными и портативными аппаратами ультразвукового исследования.
Технические характеристики:
Частота: 5.0 - 10.0 МГц
Апертура: 38 мм.

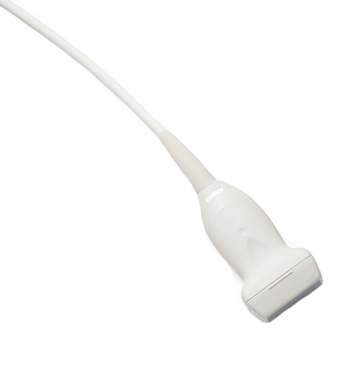

Рисунок 2 – Mindray датчик Линейный 7L5, 3,0 - 12,0 МГц, апертура 50 мм для DC-7
Цена: 512 330 руб.
Основные различия: частотный диапазон и апертура.
Основные преимущества:
Используется сразу в нескольких направлениях: для исследования щитовидной и молочной железы, периферических сосудов, суставов и мускулатуры.
Может использоваться в разных моделях аппаратов.
Предусмотренные углы прокола 40, 50, 60о.
Может использоваться для диагностики близкорасположенных органов.
Конвексный датчик
Конвексный датчик (англ. convex–выпуклый) – обладает выпуклой рабочей поверхностью, что обеспечивает лучший контакта с кожей в исследуемой области; частота 1,8-7,5 МГц, чаще –3,5 МГц.
Однако при использовании конвексных датчиков получаемое изображение несколько больше по ширине и может быть искажена форма исследуемого объекта. Для уточнения анатомических ориентиров врач обязан учитывать это несоответствие.
За счет меньшей частоты глубина сканирования достигает 25-30 см, используется для исследования глубоко расположенных органов брюшной полости, забрюшинного пространства, малого таза и др.
Частые неисправности:
Стирание акустической линзы.
Проблемы с кабелем, манжетой.
Выход из строя пьезоэлементов.
Трещины на корпусе.
Рисунок 3 – Mindray датчик Конвексный С5-2, 1,5 - 5,5 МГц, радиус кривизны 50 мм для DC-7
Цена: 512 330 руб.
Основные преимущества:
Модель создана специально для проведения исследований в следующих областях: гинекологии, акушерстве, при диагностике нервной системы и брюшной полости.
Длина провода составляет около 2 метров.
Сканирующая площадь равна 5 см.
Возможность применения датчика в аппаратах других производителей.
Рисунок 4 – Mindray датчик 6CV1s Микроконвексный внутриполостной 6СV1s, (5.0/6.5/8.0MHz), радиус кривизны - 10 мм (для M5)
Микроконвексный – является педиатрической разновидностью конвексного датчика. С его помощью производятся те же исследования, что и конвексным датчиком.
Цена: 433 510 руб.
Датчик микроконвексный внутриполостной используется в акушерстве, урологии и гинекологии.
Основные преимущества
Применяется для исследования простаты и при гинекологических заболеваниях.
Оптимальная форма и размер для безболезненного ввода в зону исследования.
Угол сканирования составляет 140о.
Высокое качество материалов.
При грамотном проведении процедуры, риски проявления аллергических реакций сводятся к нулю.
Допускается использование пункционной насадки.
Технические характеристики:
Частоты 5,0/6,5/8,0MHz H8,0/Н9,0 МГц
Частоты допплера C: 4,0/5,0 МГц
PW: 4,0/5,0 МГц
Пропускная способность (-20dB) 3,6 - 10,0
Пропускная способность (-6dB) 4,5 - 9,5
Число элементов 128
Совместимая биопсийная насадка NGB-004
Угол прокола 0°
Угол сканирования 140°
Радиус 11 мм.
Длина провода 190 см. ± 5 см.
Вес 520 г.
