Пространственная, продольная, поперечная разрешающие способности узи сканера
Пространственная разрешающая способность (разрешение) - минимальное расстояние между двумя малыми отражающими объектами, при котором, наблюдая изображение на экране, можно их видеть раздельно, т.е. принять решение о наличии двух элементов.

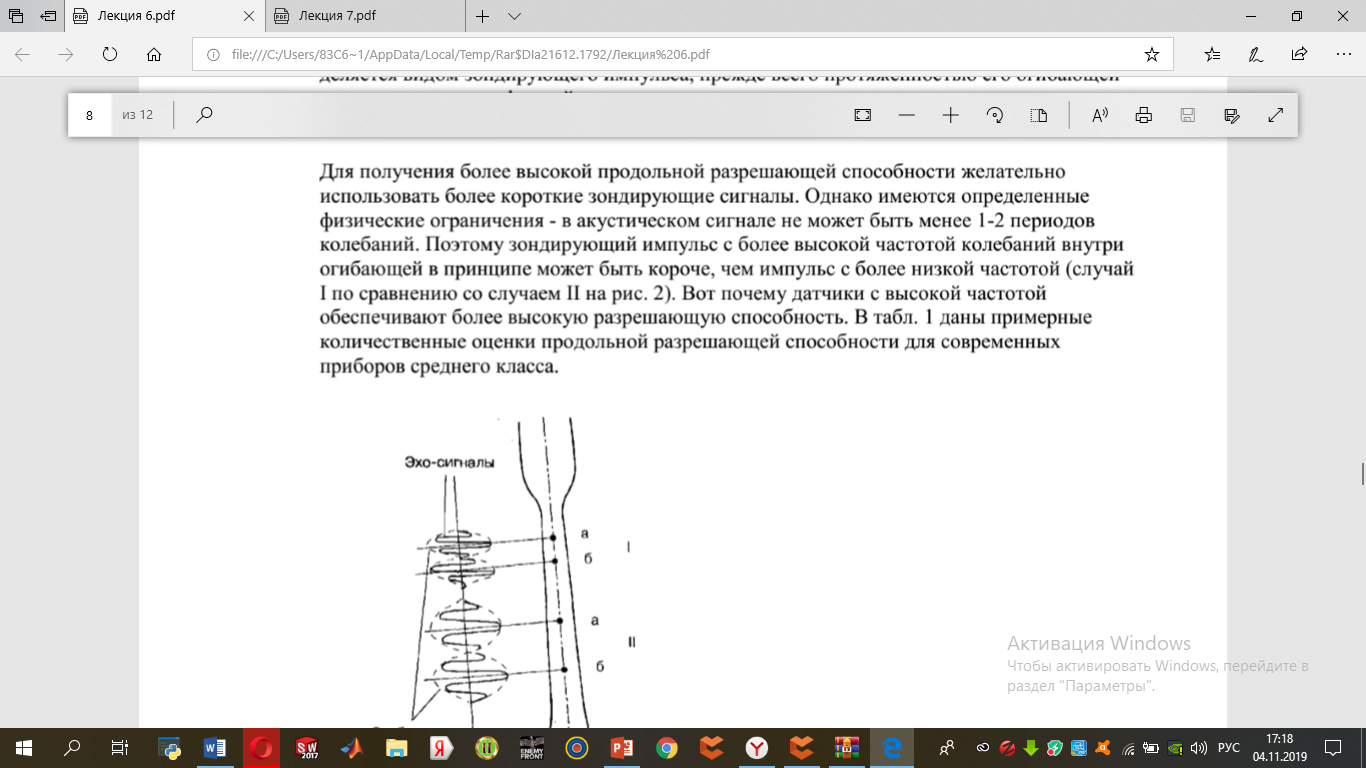

Продольная разрешающая способность - точечные отражатели находятся в одном УЗ луче и изменяется их взаимное положение вдоль оси луча.
Поперечная разрешающая способность – точечные отражатели находятся на одной глубине или на линии, перпендикулярной осям УЗ лучей.
Взаимосвязь частоты уз излучения с величиной продольной разрешающей способностью и максимальной глубиной исследования.
Чем выше частота излучения, тем меньше максимальная глубина зондирования.
Чувствительность, динамический диапазон, апертура и динамическая фокусировка узп преобразователей
Чувствительность – способность обнаруживать и наблюдать малые элементы структуры на фоне помех и собственных шумов системы. Динамический диапазон – способность УЗ системы отображать одновременно большие и малые сигналы, передавая различия в их уровне. Количественно отображается отношением максимального сигнала к минимальному, отображаемому системой.
Апертура – диаметр преобразователя (в упрощенном виде).
Динамическая фокусировка – способ наблюдать широкий диапазон глубин БО с хорошей разрешающей способностью (изображение остается в фокусе, а не уходит в ближнюю или дальнюю зону).

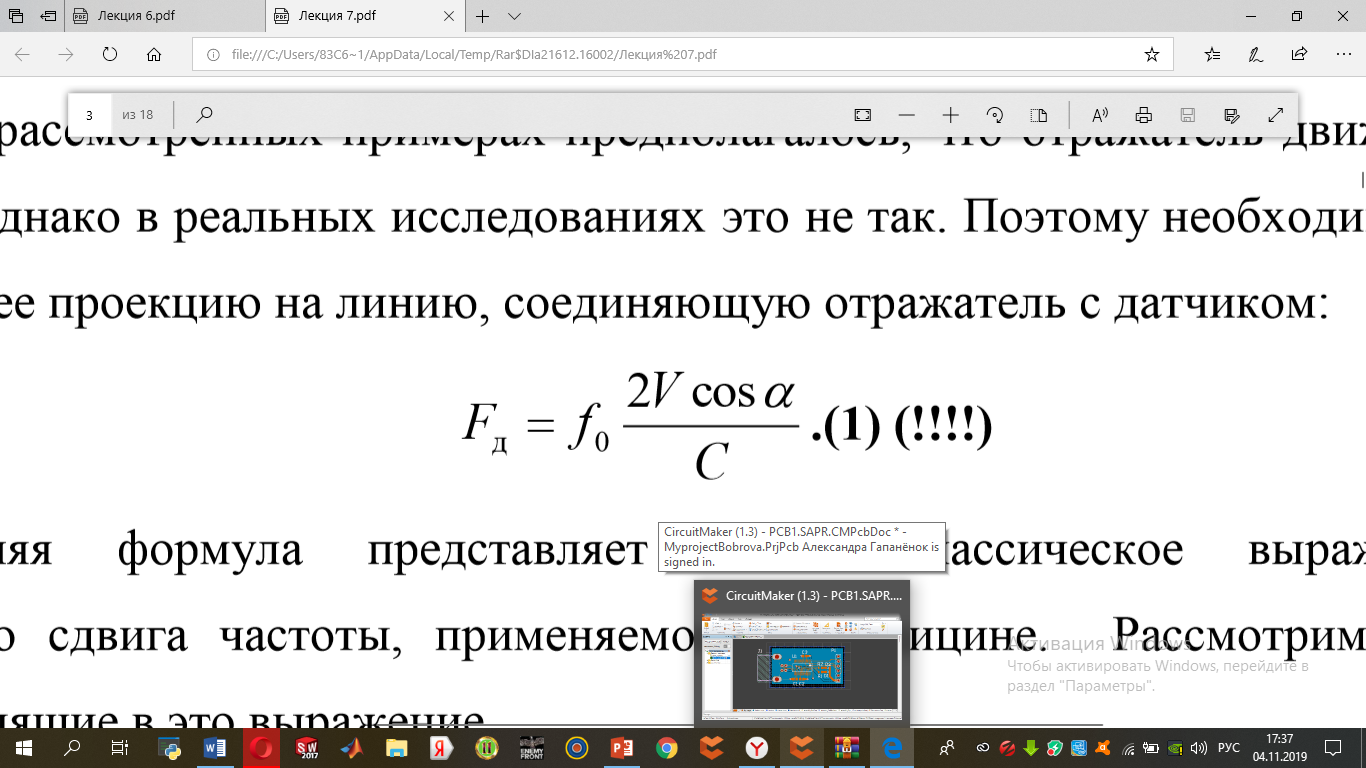

Суть эффекта Допплера. Формула для расчета доплеровского сдвига частоты, применяемая в медицине, характеристика входящих физ. Величин
Эффе́кт До́пплера состоит в изменении частоты и длины волн, регистрируемых приёмником, вызванным движением их источника и/или движением приёмника.
C- Скорость звука, в организме человека принята постоянной.
Очевидно, что при данной скорости кровотока допплеровский сдвиг пропорционален частоте излучаемого датчиком сигнала: чем больше эта частота, тем больше сдвиг. По этой причине целесообразно выбирать как можно большую величину частоты сигнала, так как при этом увеличивается точность измерения допплеровского сдвига и, следовательно, точность оценки скорости V в каждый момент времени. Однако увеличивать частоту колебаний безгранично не представляется возможным: с увеличением частоты повышается степень затухания волны и, следовательно, уменьшается максимальная глубина, на которой еще можно получить эхо-сигнал приемлемого уровня. Необходимо придерживаться некоторой золотой середины, поэтому в чисто допплеровских системах используются специальные допплеровские датчики со следующими частотами: 2 МГц – для исследования сосудов мозга (транскраниального исследования); 3 МГц – для исследования плацентарного кровотока; 4 или 5 МГц – для исследования относительно крупных и глубоко расположенных сосудов; 8 или 10 МГц – для исследования мелких, неглубоко расположенных периферических сосудов.
F0-частота колебаний, излучаемых датчиком, задается исследователем.
а-угол между осью трансдьюсера и вектором движения эритроцита, его обычно называют допплеровским углом или углом инсонации.
Понятно, что чем меньше будет угол а, тем больше будет величина доплеровского сдвига и, соответственно, возрастет точность оценки. Однако при этом следует иметь в виду чрезвычайно важное обстоятельство - при уменьшении угла, а менее 25° или увеличении угла более 155° (так называемые критические углы) ультразвук может не проходить через границу между стенкой сосуда и кровью, а полностью отражаться от этой границы. Физически это можно объяснить явлением преломления и отражения падающей волны
