Классификация узп по типу сканирования
По типу УЗ сканирования:
Линейные (параллельные)
Частота 5-15 Мгц.
Преимущества: 1) полное соответствие исследуемого органа положению самого трансдьюсора на поверхности тела. 2) за счет большей частоты позволяют получать изображение исследуемой зоны с высокой разрешающей способностью, однако глубина сканирования достаточно мала (не более 10 см)
Недостаток: сложность обеспечения во всех случаях равномерного прилегания поверхности трансдюсора к коже пациента, что приводит к искажениям получаемого изображения по краям.
Применение: в исследование поверхностно расположенных структур - щитовидной железы, молочных желез, небольших суставов и мышц, а также для исследования сосудов.
Конвексные
Частота 2,5-7,5МГц.
Преимущества: меньшая длина, поэтому добиться равномерности его прилегания к коже пациента более просто.
Недостатки: получаемое изображение по ширине на несколько сантиметров больше размеров самого датчика. Для уточнения анатомических ориентиров врач обязан учитывать это несоответствие. Глубина сканирования: 20-25 см.
Применение: Секторные исследования глубоко расположенных органов - органы брюшной полости и забрюшинного пространства, мочеполовой системы, тазобедренные суставы
Секторные
Частоте 1,5-5 Мгц. Имеет еще большее несоответствие между размерами трансдюсора и получаемым изображением, поэтому используется преимущественно в тех случаях, когда необходимо с маленького участка тела получить большой обзор на глубине. Наиболее целесообразно использование секторного сканирования при исследовании, например, через межреберные промежутки. Типичным применением секторного датчика является эхокардиография (эхокардиоскопия)2 - исследование сердца.

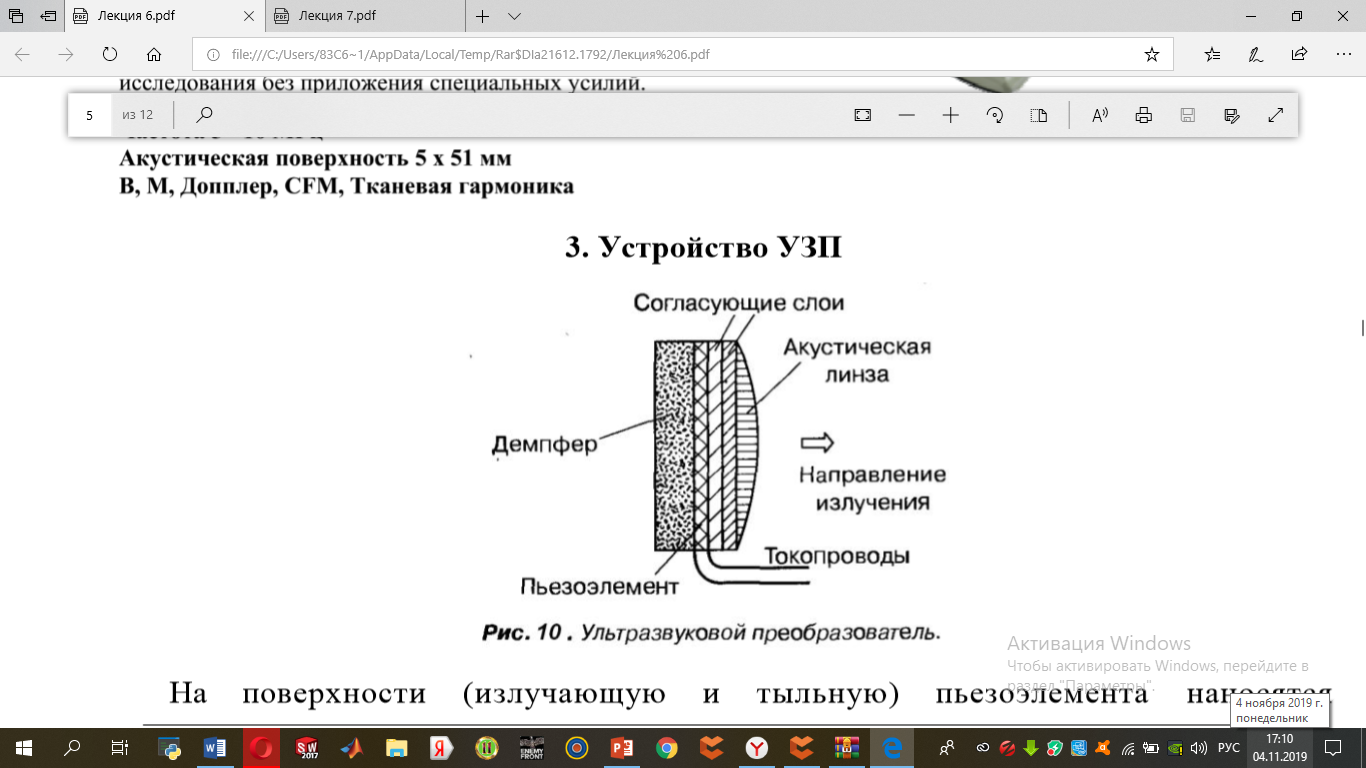

Устройство узп с пояснением функции основных элементов
На поверхности (излучающую и тыльную) пьезоэлемента наносятся электроды - тонкие слои токопроводящего металла (как правило, серебра), а к ним припаиваются проводники - токопроводы. По ним поступают электрические сигналы возбуждения в режиме излучения и с них же в режиме приема снимаются эхо-сигналы, преобразованные в электрические. Материал пьезоэлемента оказывает огромное влияние на качество УЗ преобразователя.
Демпфер. Основное назначение демпфера соответствует его названию - это частичное смягчение (демпфирование) механических колебаний пьезоэлемента. Делается это для того, чтобы максимально расширить полосу ультразвуковых частот, излучаемых и принимаемых датчиком, что повышает продольную разрешающую способность прибора. Другая обязанность демпфера - поглощать излучение тыльной стороны пьезоэлемента, т.е. той, которая обратна рабочей стороне, контактирующей с телом пациента. Согласующие слои. Наносятся на рабочую (излучающую и принимающую сигналы) поверхность пьезоэлемента поверх электрода. Служат для согласования акустических сопротивлений материала пьезоэлемента и биологических тканей. Хорошее согласование совершенно необходимо для того, чтобы обеспечить передачу с минимальными потерями акустических (ультразвуковых) сигналов от пьезоэлемента в биологическую среду и наоборот, аследовательно, повысить чувствительность датчика. Акустическая линза. Изготовленная из материала со специально подобранными свойствами, акустическая линза фокусирует УЗ луч, т.е. обеспечивает минимальную ширину луча в определенном диапазоне глубин и, следовательно, улучшает разрешающую способность. Одновременно акустическая линза выполняет роль протектора - защитного слоя, предохраняющего пьезопреобразователь от повреждений в процессе работы, а также защищает пациента от поражения электрическим током. По последней причине крайне важно не допускать трещин в акустической линзе и проверять токи утечки.
