3 Структорно-функциональная схема прибора и её описание
На рисунке 1 представлена структурно-функциональная схема аппарата для электрофореза.
Аппарат представлен 5-ю основными блоками: блок питания, блок управления, блок генерации тока, блок индикации и блок контроля.

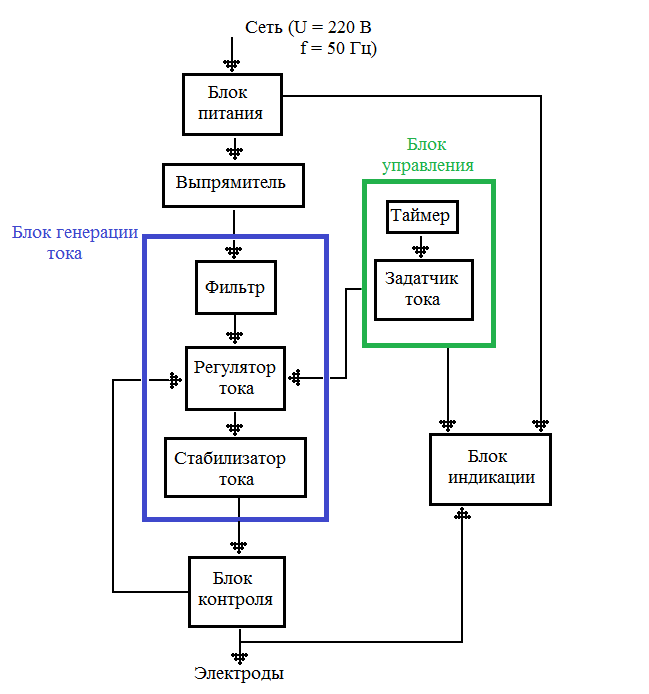

Рисунок 1 – Структурно-функциональная схема аппарата для электрофореза
На блок питания поступает питающее напряжение (220 В, 50 Гц). На блоке питания напряжение понижается и уже пониженное напряжение поступает на выпрямитель. После, пониженное и выпрямленное напряжение проходит через фильтр для уменьшения пульсаций и поступает на регулятор тока. Величина действующего тока, а также время процедуры задается извне врачом через блок управления, который представлен задатчиком тока и таймером.
После отрегулированный ток поступает на стабилизатор для поддержания заданной силы электрического тока.
Перед подачей тока на электроды ток проходит через блок контроля, где проверяется корректность и безопасность подаваемого воздействия. В случае, когда сила тока превышает заданную величину, он снова поступает на регулятор.
Блоки регуляции, управления и контроля соединены с блоком индикации для наглядности и удобства работы с прибором. [7]
4 Основные характеристики узлов прибора и их требуемые значения
Как было сказано ранее, аппарат представлен 5-ю основными блоками: блок питания, блок управления, блок генерации тока, блок индикации и блок контроля.
На блок питания подается питающее напряжение (220 В, 50 Гц), где напряжение понижается с 220 В до требуемого 30 – 80 В.
Далее происходит выпрямление тока. Степень выпрямления характеризуют коэффициентом пульсаций Kp, равным отношению амплитуды первой гармонической составляющей к постоянной составляющей: Kp = I1max /I0. Чем меньше коэффициент пульсаций, тем ближе выпрямленный ток к постоянному. Для уменьшения коэффициента пульсаций осуществляют двухполупериодное выпрямление.
Для дальнейшего приближения выпрямленного тока к постоянному, т.е. для дальнейшего уменьшения коэффициента пульсаций, после выпрямителя включают так называемый сглаживающий фильтр. После прохождения выпрямителя и фильтра, коэффициент пульсации тока не более 0,5%. Это необходимо для максимально возможного уменьшения переменной составляющей, имеющей иное физиологическое действие, чем постоянный ток. Далее сигнал регулируется, стабилизируется и контролируется.
Для того чтобы регулировать значения их нужно задать. Время процедуры задается с помощью таймера. Таймер должен выдать значения от 0 до 99 минут с дискретностью в 1 минуту (может быть иначе, в зависимости от модели аппарата). Задатчик тока работает в двух диапазонах: от 0 до 5 мА и от 5 до 50 мА. Возможности выбрать значение выше 50 мА не должно предоставляться, так как это небезопасно для пациента.
Блок индикации оповещает о том, что прибор включен, о выбранном времени процедуры и значении силы тока, подаваемого на электроды.
