Задачи №11
Так как у нас 3-битный АЦП, то будет 8 уровней (по оси 0Y они указаны) 1ый уровень – от оси 0X до 1 и т.д. Поэтому первый импульс попадает на
5ый уровень и значение выхода 100
Уровень |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|
|
|
|
|
|
|
|
|
Код |
000 |
001 |
010 |
011 |
100 |
101 |
110 |
111 |
|
|
|
|
|
|
|
|
|
Код на выходе: (первая строка – номер импульса выборки)
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 … |
|
|
|
|
|
|
|
|
|
|
100 |
110 |
111 |
110 |
100 |
001 |
000 |
001 |
011 |
101 |
|
|
|
|
|
|
|
|
|
|
1

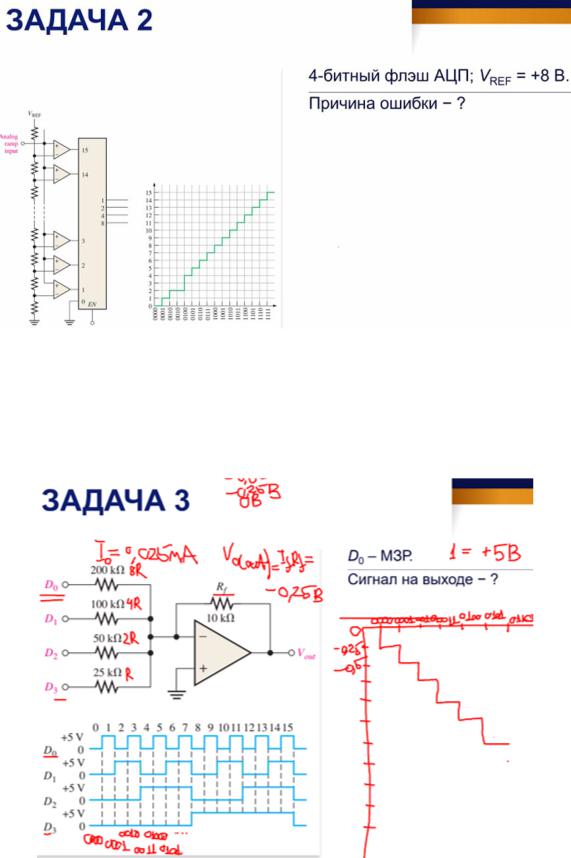

Причина ошибки – пропуск кода. Такая ошибка во флеш-АЦП может вызываться отказом одного из компараторов.
Тут отказал 3ий компаратор
Рассмотрим первый импульс:
D0=5, D1=0, D2=0, D3=0, тогда на выход проходит If = V/8R = 25 мкА, где
8R = 200 кОм
2
Тогда UВЫХ = - If * Rf = - 0,25 В
Второй импульс:
D0=0, D1=5, D2=0, D3=0, тогда на выход проходит If = V/4R = 50 мкА Тогда UВЫХ = - If * Rf = - 0,5 В
Третий импульс:
D0=5, D1=5, D2=0, D3=0, тогда на выход проходит If = V/8R + V/4R = 75 мкА Тогда UВЫХ = - If * Rf = - 0,75 В
Ну и так далее, поэтому на выходе у нас сигнал идет вниз ступеньками

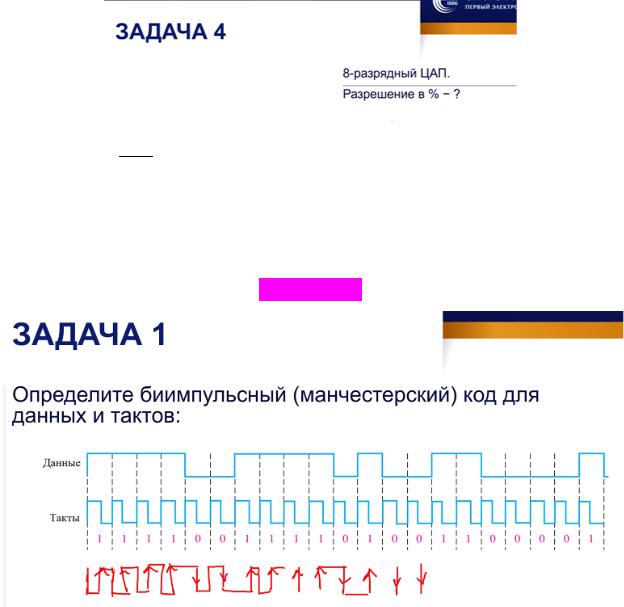

Разрешение = − %
Разрешение = (1/(28-1))*100% = 0,39%
Задачи №12
3

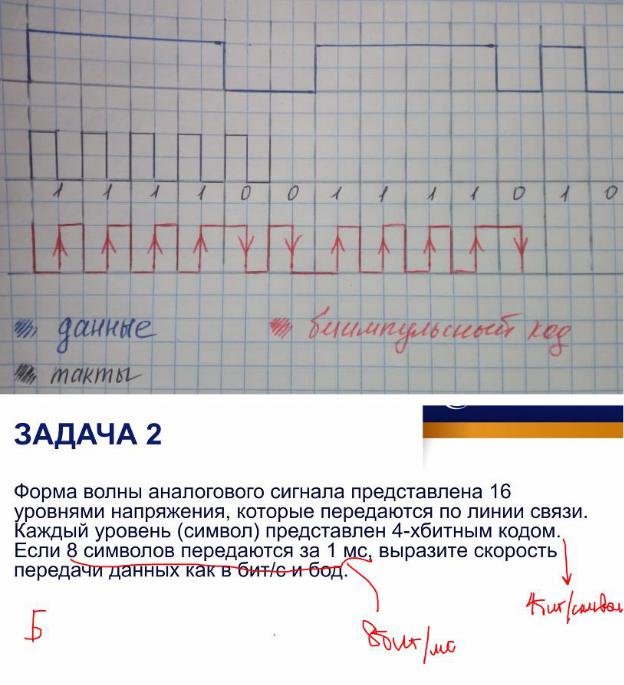

Нарастающий фронт в биимпульсном коде = 1, спадающий = 0
Переходы возникают в СЕРЕДИНЕ битового времени И в соответствии с этим, при переходе от 1 к 0, мы видим высокий
уровень (и наоборот).
1 символ = 4 бит, тогда 8 символов = 32 бит Скорость [бит/с] = 32бит /1 мс = 32 кбит / с
БИТРЕЙТ = число бит в символе * БОД
Тогда, БОД = БИТРЕЙТ / число бит в символе = 32000 / 4 = 8000 бод
4
1 пакет = 8бит данных + 1 стартовый + 1 стоповый; ИТОГО 1 пакет = 10 бит Бит ДАННЫХ = 8*10 = 80 бит Блок информации состоит из 10 пакетов данных, всего 10*10 = 100 бит
Дополнительно 4 бита сихронизации в начале и 1 бит четности, т.е. 5 бит Полный состав 100 + 5 = 105 бит.
Эффективность = биты данных / общее число битов
Эффективность = (80 / 105)*100% = 76,19%
000 |
001 |
010 |
011 |
100 |
101 |
110 |
111 |
5

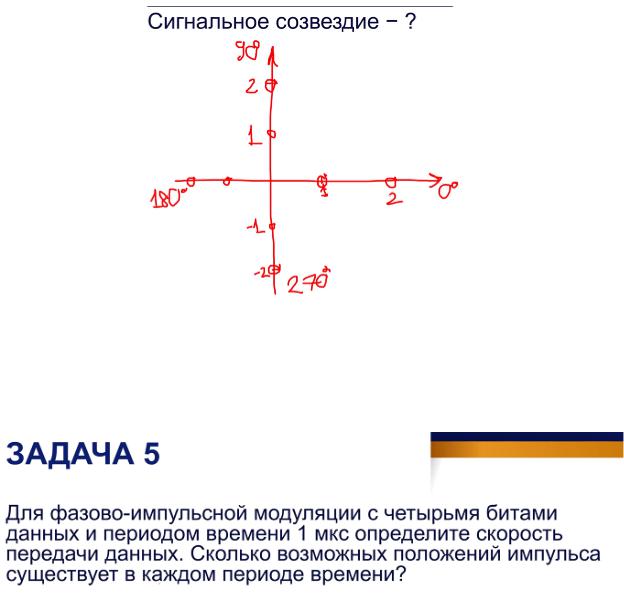

8-QAM – 8 комбинаций амплитуд/фаз или состояний модуляции (М=8)
Сигнальное созвездие – представление всевозможных значений комплексной амплитуды манипулированных радиосигналов на комплексной плоскости.
Исходя их данных АМПЛИТУДА и ФАЗА (табличка) – ставятся значений амплитуд при определенных фазах.
Количество битов (D) кодируется одним импульсом в одном из двух возможных положений в тчеение фиксированного периода времени (Т)
Скорость передачи = D / T
Возможные положения 2D
Скорость передачи = 4 / 1мкс = 4 Мбит/с
Возможные положения: 24 = 16
6
7
