Министерство цифрового развития, связи и массовых коммуникаций

Российской Федерации

Ордена Трудового Красного Знамени

федеральное государственное бюджетное образовательное учреждение

высшего образования

Московский технический университет связи и информатики

Кафедра экологии, безопасности жизнедеятельности и электропитания

ЛАБОРАТОРНАЯ РАБОТА № 1Э

«ИССЛЕДОВАНИЕ ОПАСНОСТИ ПРИКОСНОВЕНИЯ К ТРЁХФАЗНЫМ СЕТЯМ ПЕРЕМЕННОГО ТОКА НАПРЯЖЕНИЕМ ДО 1000 В»

Выполнил:

-----------------

Группа: -----

Факультет: -----

Проверил:

 Старший преподаватель

----------.

_________________

Москва 0000

1. ЦЕЛЬ РАБОТЫ

Исследование опасности прикосновения к трехфазным сетям с изолированной и заземленной нейтралью при нормальном и аварийном режимах работы.

2. ТАБЛИЦА РАСЧЕТНЫХ ДАННЫХ

Вариант	Режим нейтрали	Параметры сети для расчета
		ИН								ЗН
V	R из, кОм	1	2,5	5	7,5	9,4	13	18	24	2,5	9,4	24
	С расч, мкФ	0	0,1	0,4	0,8	1,2	1,6			0,1	0,8	1,6

2. ЭКСПЕРИМЕНТАЛЬНАЯ ЧАСТЬ

Таблица №1.

Исследуемая часть			Изолированная нейтраль								Заземленная нейтраль
Н о р м а л ь н ы й р е ж и м	С = 0	R из, кОм	1	2,5	5	7,5	9,4	13	18	24		2,5	9,4	24
		Ih эксп, мА	165	120	82,5	62,86	53,22	41,2	31,42	24,4		220	220	220
	R = 	С расч, мкФ	0	0,1	0,4	0,8	1,2	1,6				0,1	0,8	1,6
		Ih эксп, мА	0	20	77	132	164	183				220	220	220

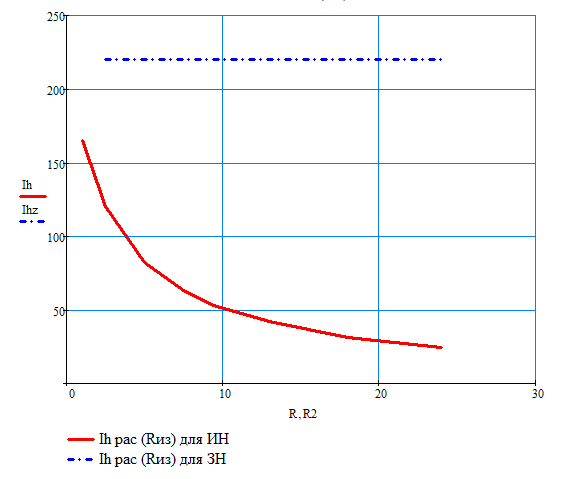

График зависимости Ih(R), Ih (мА), R (кОм) данный график представлен на рисунке 1

Рисунок 1 – График зависимости Ih(R)

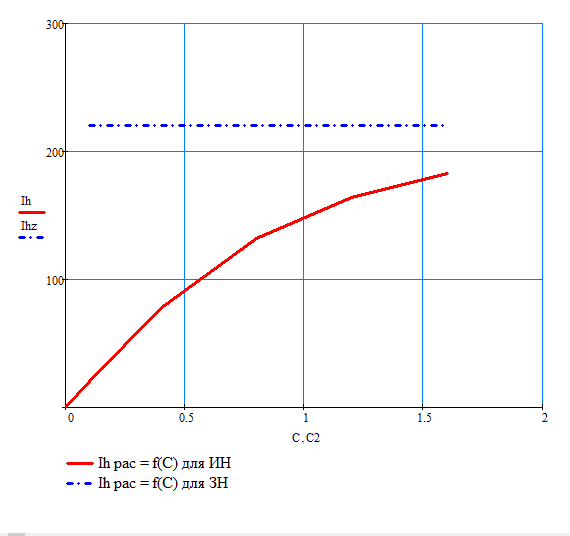

График зависимости Ih(С), Ih (мА), C(мкФ) данный график представлен на рисунке 2

Рисунок 2 - График зависимости Ih(C)

2. ВЫВОД:

В данной лабораторной работе была исследована электробезопасность сетей трехфазного тока напряжением до 1000 В в нормальном и аварийном режимах работы и было получено, что:

В сети с изолированной нейтралью при емкости фаз равной нулю ток, проходящий через человека, с ростом сопротивления изоляции фаз уменьшается. В сети с изолированной нейтралью при сопротивлении изоляции фаз стремящемуся к бесконечности ток, проходящий через человека, с ростом емкости фаз изоляции увеличивается. В сети с заземленной нейтралью ток, проходящий через человека, не зависит ни от сопротивления изоляции фаз, ни от емкости фаз.

При нормальном и аварийном режимах работы сеть с заземленной нейтралью опаснее, т.к. при прикосновении к одной из фаз через человека потечет ток, который не зависит от сопротивления и емкости фаз изоляции, а определяется только внутренним сопротивлением самого человека. При аварийном режиме работы сети с изолированной нейтралью прикосновении к аварийной фазе не является опасным для человека.
