ЛАБОРАТОРНАЯ РАБОТА
№ 26-2
по дисциплине «Цифровая обработка сигналов»
на тему:
«Анализ рекурсивных цифровых фильтров
1-го и 2-го порядка»
Вариант: (по бригаде) №1вариант
Выполнил: студент группы --------
-------------------
Проверил:
Терехов А.Н.
___________________
Москва 2020
Цель работы
На персональном компьютере провести анализ рекурсивных цифровых фильтров (ЦФ) 1-го и 2-го порядка; исследовать частотные и временные характеристики фильтров, а так же их взаимосвязь со значениями коэффициентов (параметров) ЦФ; определить области устойчивости рекурсивных фильтров 1 и 2 порядка.
Выполнение домашнего задания
Исходные данные варианта
Исходные данные в соответствии с вариантом представлен в табл. 1.
Табл.1 – Исходные данные для расчета
Параметр |
a1 |
a2 |
b0 |
b1 |
b2 |
f |
fд |
Значение |
0.6 |
0 |
1 |
0 |
0 |
0 - 8кГц |
8кГц |
Разностное уравнение и системная функция цф 1-го порядка
Разностное уравнение в общем виде:
Подставим в уравнение значения коэффициентов и получим итоговое разностное уравнение:
После получения разностного уравнения можем составить системную функцию.
Системная функция в общем виде:
Структурная схема цф
Структурная схема нерекурсивного ЦФ 1-го порядка представлена на рис.1.
Рис.1 – Структурная схема нерекурсивного ЦФ 1-го порядка
Расчёт импульсной реакции и амплитудно-частотной характеристики цф
Импульсной реакцией , i = 0, 1, 2, …, называется отклик ЦФ на входной единичный импульс:
В соответствии с формулами (3) и (6) получаем импульсную реакцию заданного рекурсивного ЦФ 1-го порядка:

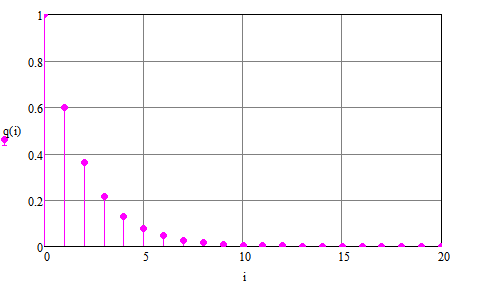

Теперь построим график импульсной характеристики по полученным точкам.
Передаточная и системная функции ЦФ связаны равенством:
. При определении АЧХ и ФЧХ ЦФ его передаточную функцию нужно представить в следующем виде: . Здесь является модулем функции или АЧХ, а – аргумент функции или ФЧХ ЦФ. Тогда, при подстановке в найденную нами в пункте 2.2. системную функцию, мы получим уравнение вида:
Отсюда мы можем найти АЧХ ЦФ, которую можно найти по формуле:
АЧХ примет вид:
По условию, нам задан диапазон от 0 до 8 кГц, значит, частота дискретизации равна 8 кГц. Тогда мы можем найти период по формуле:

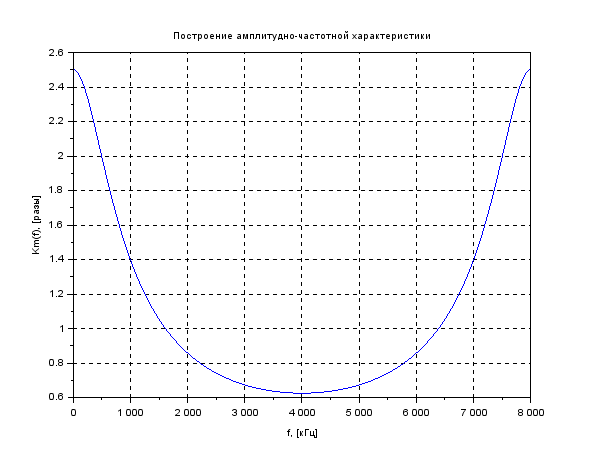

Зная период, мы можем вычислить и построить график АЧХ:
Выполнение лабораторной работы
3.1 Исходные параметры фильтров
№ фильтра |
Порядок фильтра |
b0 |
a1 |
a2 |
1а |
1 |
1 |
1 |
0 |
2а |
1 |
1 |
-1 |
0 |
3а |
1 |
1 |
1,017 |
0 |
4а |
1 |
1 |
-0,983 |
0 |
5а |
1 |
1 |
0,983 |
0 |
6а |
1 |
1 |
-1,017 |
0 |
7а |
1 |
1 |
0,9 |
0 |
8а |
1 |
1 |
-0,9 |
0 |
9а |
1 |
1 |
0,7 |
0 |
10а |
1 |
1 |
-0,7 |
0 |
1б |
2 |
1 |
-1,6 |
-0,9 |
2б |
2 |
1 |
0,4 |
-0,9 |
3б |
2 |
1 |
1,5 |
-0,9 |
4б |
2 |
1 |
0,8 |
-0,4 |
5б |
2 |
1 |
0,25 |
0,6 |
6б |
2 |
1 |
-0,2 |
0,6 |
Структурная схема цф 2-го порядка
Структурная схема исследуемого рекурсивного ЦФ второго порядка представлена ниже
(14)
Рис. 4. Неканоническая структурная схема рекурсивного ЦФ 2-го порядка.
Для построения канонической структурной схемы введем вспомогательную функцию:
(15)
Откуда получаем следующее соотношение U(z):
(16)
Изображение отклика ЦФ имеем:
(17)
Применяя обратное Z-преобразование и используя свойства Z-преобразования, приходим к соотношениям для последовательностей {ui} и {yi} :
(18)
(19)
(20)
(21)

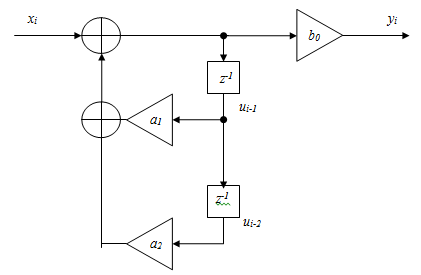

Рис. 5. Каноническая структурная схема рекурсивного ЦФ 2-го порядка.
