![](/html/70644/137/html_xweEX8rTOB.kL_6/htmlconvd-nVOYsg41x1.jpg)
прямоугольными
импульсами
• На экране осциллографа изображение меандра будет неискаженным только в том случае, если частотные составляющие меандра пройдут
через активную цепь неискажёнными, т.е. не испытают ни частотных
(амплитудных), ни фазовых искажений.
41
![](/html/70644/137/html_xweEX8rTOB.kL_6/htmlconvd-nVOYsg42x1.jpg)
Низкочастотные
искажения
• Искажения вершины меандра (искривления и наклон) обусловлены низкочастотными искажениями (НЧИ)
42
![](/html/70644/137/html_xweEX8rTOB.kL_6/htmlconvd-nVOYsg43x1.jpg)

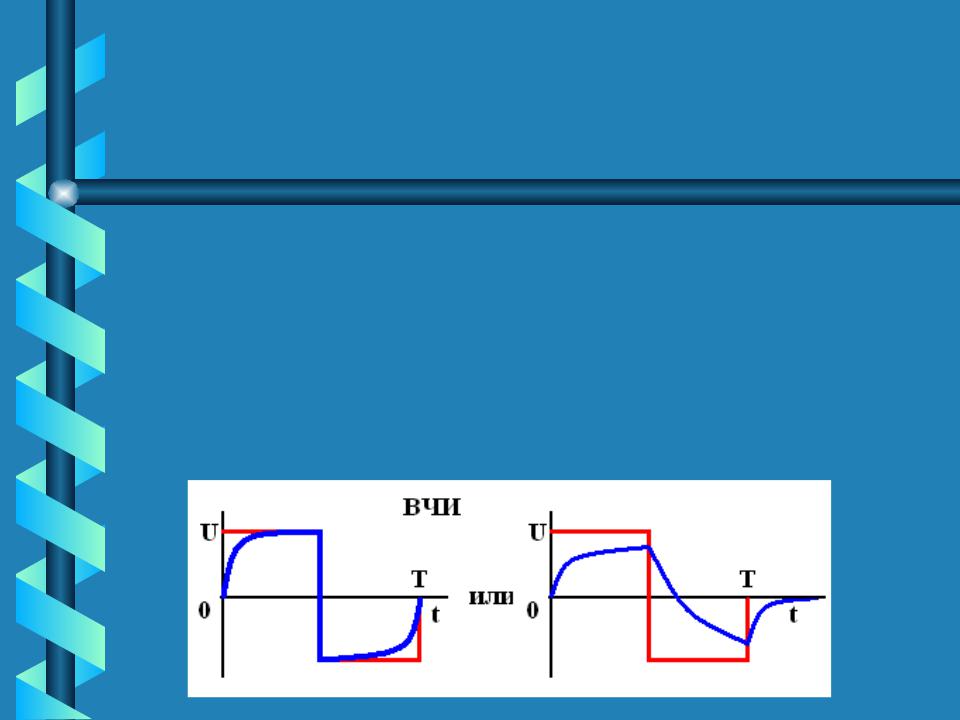

Высокочастотные
искажения
• Искажения фронта импульса (“закручивание” и “растягивание”) связаны с высокочастотными искажениями (ВЧИ).
43
![](/html/70644/137/html_xweEX8rTOB.kL_6/htmlconvd-nVOYsg44x1.jpg)
Аплитудно-частотные
искажения
• Если искажения формы сигнала на выходе активной цепи вызвано неравномерностью АЧХ цепи в пределах рабочей полосы частот , то такие искажения называются амплитудно- частотными искажениями 44
(АЧИ).
![](/html/70644/137/html_xweEX8rTOB.kL_6/htmlconvd-nVOYsg45x1.jpg)
АЧИ
|
H0 |
|
a( 0 ) 20lg |
|
|
H( ) |
||
|
0 |
|
• Где a( 0), дБ – величина АЧИ на частоте 0;
• H0 – значение АЧХ в области средних 45
частот;
![](/html/70644/137/html_xweEX8rTOB.kL_6/htmlconvd-nVOYsg46x1.jpg)
Фазочастотные
искажения
• Если искажения формы
сигнала, вызванные
нелинейностью ФЧХ цепи и связанны с неодинаковостью фазовой скоростью гармоник, то такие искажения называются фазочастотными
искажениями (ФЧИ).
46
![](/html/70644/137/html_xweEX8rTOB.kL_6/htmlconvd-nVOYsg47x1.jpg)
цепи
• Для уменьшения искажения используют активные и пассивные корректирующие четырёхполюсники (КЧ).
47
![](/html/70644/137/html_xweEX8rTOB.kL_6/htmlconvd-nVOYsg48x1.jpg)
Амплитудные и фазовые
корректоры
• Одним КЧ можно скомпенсировать как амплитудные, так и фазовые искажения. Однако практически
раздельную коррекцию выполнять
проще, поэтому чаще всего корректирование проводят раздельно
с помощью амплитудных корректоров
(АК) и фазовых корректоров (ФК).
48
![](/html/70644/137/html_xweEX8rTOB.kL_6/htmlconvd-nVOYsg49x1.jpg)

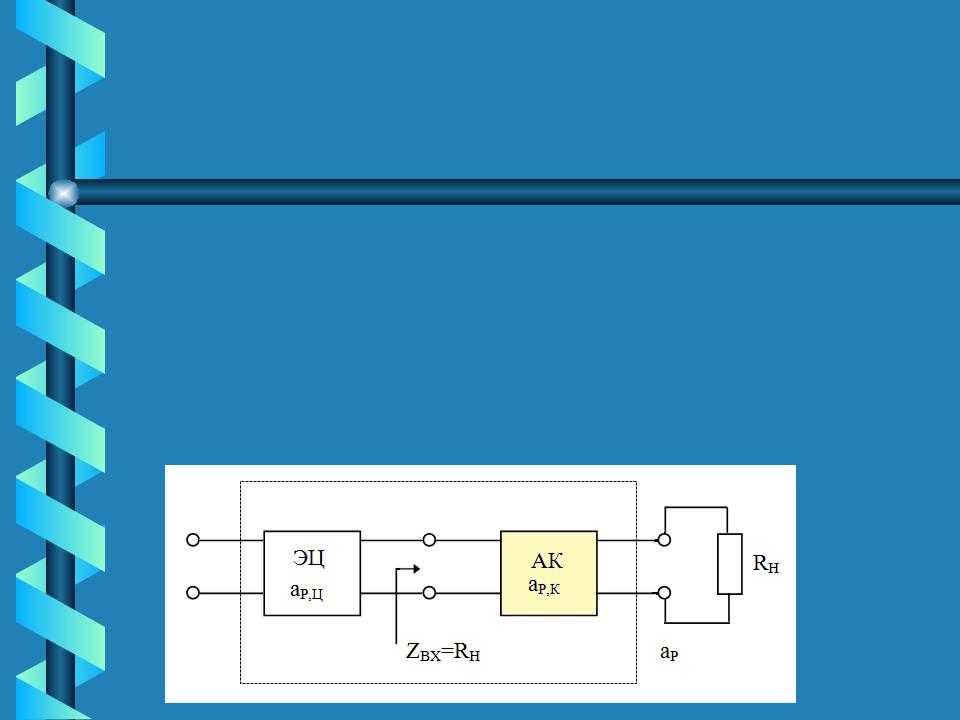

Амплитудные
корректоры
•Амплитудный корректор включают между рабочей цепью и сопротивлением нагрузки (под сопротивлением нагрузки можно понимать и входное сопротивление следующего каскада).
49
![](/html/70644/137/html_xweEX8rTOB.kL_6/htmlconvd-nVOYsg50x1.jpg)
ослабление
•Подбором параметров АК можно добиться постоянства рабочего ослабления всей цепи.
• aP = aP,Ц + aP,К =const.
• Выполнение этого условия означает отсутствие амплитудно-частотных искажений в рабочей полосе частот.
50
