ФЕДЕРАЛЬНОЕ АГЕНСТВО СВЯЗИ ФЕДЕРАЛЬНОЕ ГОСУДАРСТВЕННОЕ ОБРАЗОВАТЕЛЬНОЕ ОРДЕНА ТРУДОВОГО КРАСНОГО ЗНАМЕНИ БЮДЖЕТНОЕ УЧРЕЖДЕНИЕ ВЫСШЕГО ПРОФЕССИОНАЛЬНОГО ОБРАЗОВАНИЯ МОСКОВСКИЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ СВЯЗИ И ИНФОРМАТИКИ (МТУСИ)
Кафедра теории электрических цепей Лабораторная работа №24а «Исследование на ЭВМ спектров периодических негармонических сигналов»
Выполнил студент группы **********___________________ ***********
Проверил ____________________ *******
Москва 2001
Цель работы: С помощью машинного эксперимента изучить спектральный состав периодических негармонических сигналов.
Предварительный расчет:
Построить кривую на отрезке времени 0≤t≤1 мкс, мгновенное значение которой определяется выражением
--> f1=10^6;
--> t=0:1*10^(-8):1*10^(-6);
--> function [y]=u(t)
> y=2+5*sin(2*%pi*f1*t)+3*sin(3*2*%pi*f1*t)
> endfunction
--> plot(u(t))
--> xgrid();
--> mtlb_hold('on');
--> xtitle(' Построить кривую на отрезке времени 0≤t≤1 мкс','t','U(t)');
--> legend('u(t)',-1);
Построить амплитудный дискретный спектр этого сигнала.
--> f1=10^6;
--> ff=[0,f1,2*f1,3*f1];
--> um=[2 5 0 3];
--> plot2d3(ff,um)
--> xgrid();
--> mtlb_hold('on');
--> xtitle('Построить амплитудный дискретный спектр этого сигнала');

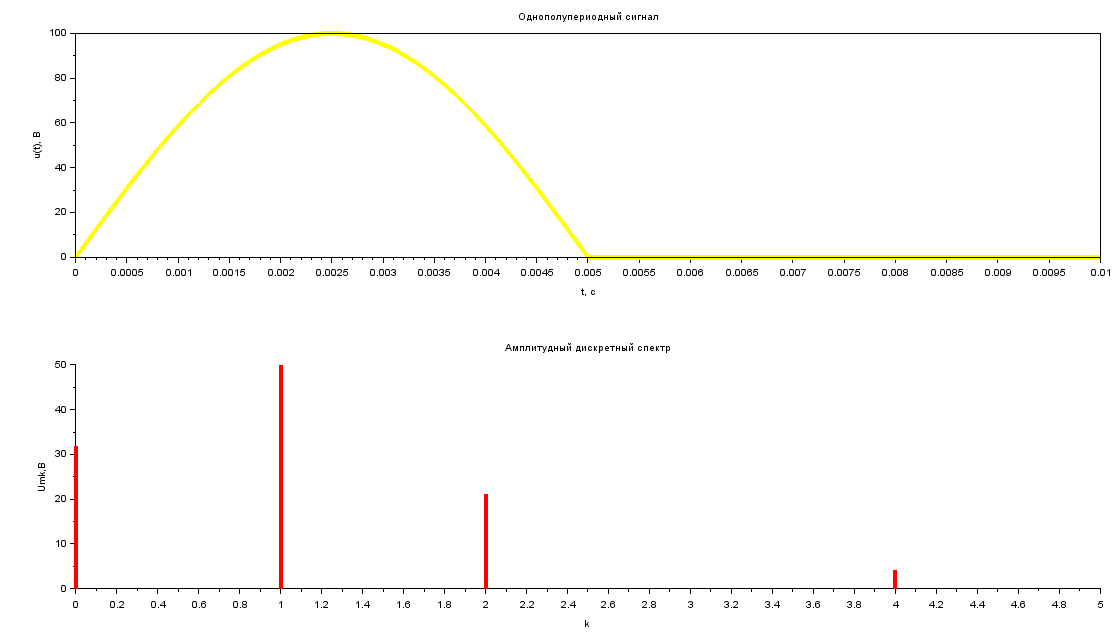

Нарисовать в масштабе спектр однополупериодного сигнала
--> f=100;
--> w1=2*%pi*f;
--> T=1/f;
--> t=[0:T/100:T];
--> Um=100;
--> tau=T/2;
--> u1=Um*sin(2*%pi*f*t).*(t>=0).*(t<=tau);
--> subplot(211)
--> plot(t,u1)
--> xtitle('Однополупериодный сигнал','t, c','u(t), B');
--> n=100;
--> a=0;
--> b=T;
--> h=(b-a)/n;
--> t=[a:h:b];
--> y1=(1/T)*u1;
--> A0=inttrap(t,y1);
--> F(1)=A0;
--> ng=5;
--> for n1=1:ng
> y2=(2/T)*cos(n1*w1*t).*u1;
> A=inttrap(t,y2);
> y3=(2/T)*sin(n1*w1*t).*u1;
> B=inttrap(t,y3);
> C=sqrt(A^2+B^2);
> F(n1+1)=C;
> end
--> n2=0:1:ng;
--> subplot(212)
--> xtitle('Амплитудный дискретный спектр','k','Umk,B');
--> plot2d3(n2,F)

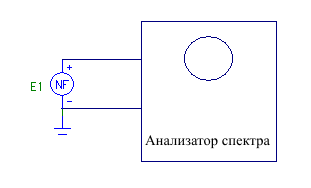

Часть 1. Схема эксперимента:
Н
егармонический
переодический сигнал
2+5.0*sin(2*PI*1E6*t)+1.0*sin(3*2*PI*1E6*t)
![](/html/70644/137/html_55LBOK9QBG.Gkkf/htmlconvd-sBW1YN_html_390a0f67d021b8d6.gif)
u(t), В
Зависимость мгновенного напряжения генератора на отрезке времени и его дискретный амплитудный спектр:
![](/html/70644/137/html_55LBOK9QBG.Gkkf/htmlconvd-sBW1YN_html_e80ea6a72cc1b66c.gif)
![](/html/70644/137/html_55LBOK9QBG.Gkkf/htmlconvd-sBW1YN_html_24a31f7f195d82aa.gif)
![](/html/70644/137/html_55LBOK9QBG.Gkkf/htmlconvd-sBW1YN_html_e687c11af19148f1.gif)
t, мкс
Uk
f, Гц
u(t),
В
f,
МГц
Uk
t,
мкс
Часть 2. Схема эксперимента:
Простейшая
выпрямительная схема состоящая из
источника синусоидального напряжения
Sine
Source
с амплитудой 100 В и частотой 100 Гц,
полупроводникового диода и резистора
10 кОм.
![](/html/70644/137/html_55LBOK9QBG.Gkkf/htmlconvd-sBW1YN_html_6f71866dc1cf0ef.gif)
u(t), В
Зависимость мгновенного напряжения генератора от времени
t,
мс
![](/html/70644/137/html_55LBOK9QBG.Gkkf/htmlconvd-sBW1YN_html_5992ea3475da808e.gif)
u(t), В
Зависимость мгновенного напряжения на резисторе от времени
t,
мс
![](/html/70644/137/html_55LBOK9QBG.Gkkf/htmlconvd-sBW1YN_html_8c3747564227553f.gif)
Uk
Дискретный спектр напряжения на резисторе
f,
Гц
Вывод:
Кривые напряжений и спектров, полученные в предварительном расчете совпадают с теми кривыми напряжений и спектрами, которые были получены в программной среде Micro-cap. Мы видим, что при изменении амплитуды третьей гармоники на единицу изменяется и кривая напряжения, и дискретный импульс.
Любая форма сигнала может быть представлена как сумма гармонических составляющих с определенной амплитудой и начальными фазами.
Вопросы для самопроверки:
Что такое спектр напряжения?
Спект напряжения – совокупность гармонических составляющих на напряжения, на которые раскладывается сигнал.
Почему анализируемые напряжения имеют дискретный спектр?
Потому что они представлены в виде ряда с ограниченным числом гармоник.
Запишите ряд Фурье и назовите его составляющие.
,
где
-
постоянная составляющая
,
k=1,2,3…
,
-
гармоники
с частотами кратными частоте
-
основная частота (частота первой
гармонической составляющей)
-произвольный
момент времени (обычно
)
Т- период функции
k- номер коэффициента разложения (номер гармонической составляющей)
-частоты
высших гармонических составляющих
(k=2,3,4…)
Или
в тригонометрической форме:
где
–спектр
амплитуд
-
спектр фаз
Формула ряда Фурье в комплексной форме
где
-комплексная
амплитуда k-й
гармоники
– амплитуда
k-й
гармоники
-
начальная фаза k-й
гармоники
Что представляет собой равенство Парсеваля?
Равенство Парсеваля широко используется в теории цепей и сигналов при выборе полосы пропускания канала связи, обеспечивающей наилучшее использование энергии сигнала.
-
мощность элементарных функций
по которым определен спектр сигнала.
Мощность гармонических функций равна
½.
Равенство Парсеваля показывает, что активная мощность периодического негармонического сигнала равна сумме мощностей всех составляющих его обобщенного спектра.
