Лабораторная работа № 30

«Исследование на ЭВМ переходных процессов в цепях первого порядка»

Выполнила студент группы _______________ фио

Проверил доц. кафедры ТЭЦ ______________ фио

Москва 0000

1. Цель работы:

С помощью программы Mirco-Cap исследовать переходные процессы в цепях первого порядка.

2. Расчетные формулы:

Формулы для неразветвленной RC-цепи

Формулы для неразветвленной RL-цепи

3. Выполнение работы:

По предварительному расчету
, Ом	20	40	80	160	320	640	1280	2560	5120
	5	10	20	40	80	160	320	640	1280
	2,25	1,125	0,5625	0,2812	0,1406	0,0703	0,0351	0,0175	0,0087
Получено экспериментально
	5	10	20	40	80	160	320	640	1280
	2,25	1,125	0,5625	0,2812	0,1406	0,0703	0,0351	0,0175	0,0087

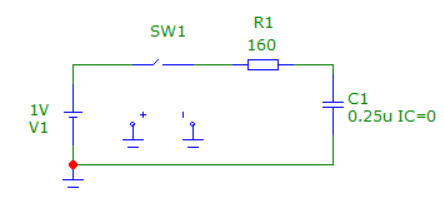

Рисунок 1 – Схема RC-цепи

Рисунок 2 – Теоретический график зависимости напряжения на резисторе, напряжения на конденсаторе от времени RC-цепи

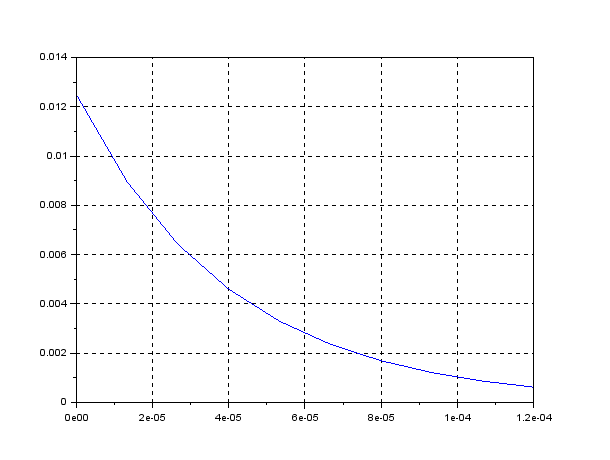

Рисунок 3 – Теоретический график зависимости мгновенного тока от времени RC-цепи

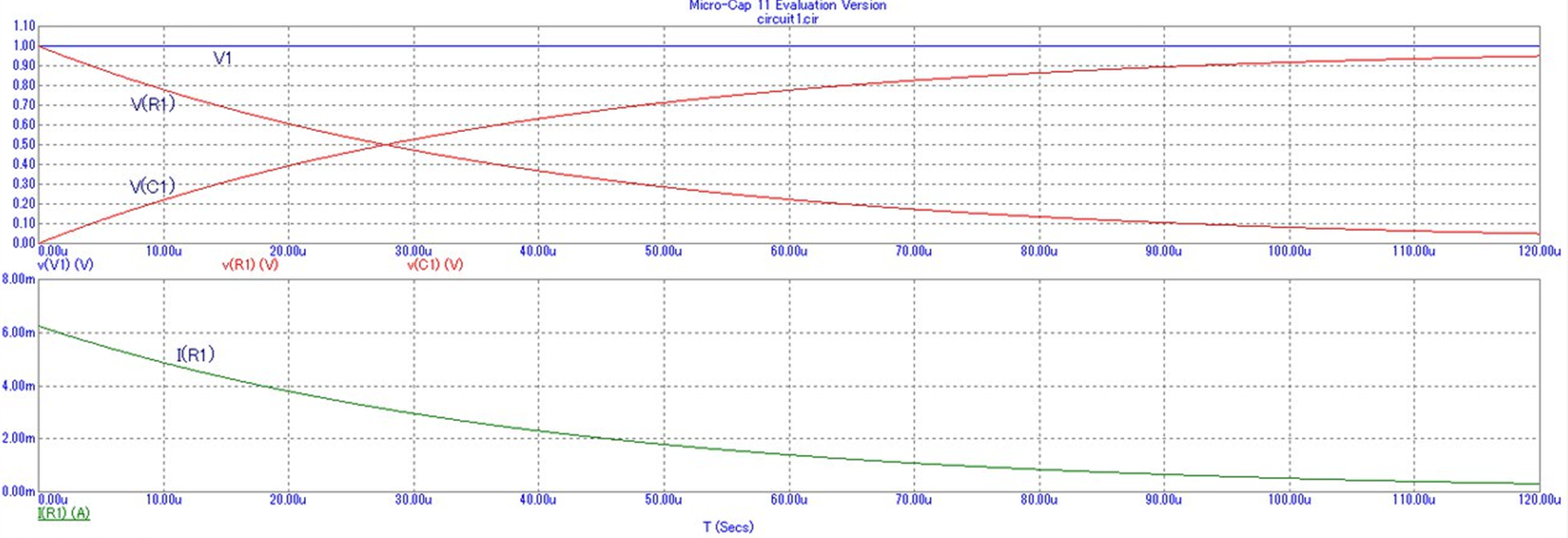

Рисунок 4 – Экспериментальный график зависимости мгновенного тока, напряжения источника

напряжения на резисторе и напряжения на конденсаторе от времени RC-цепи

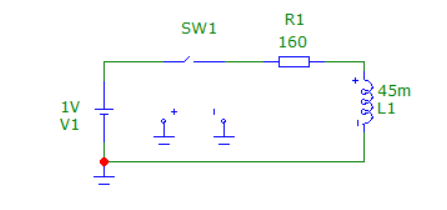

Рисунок 5 – Схема RL-цепи

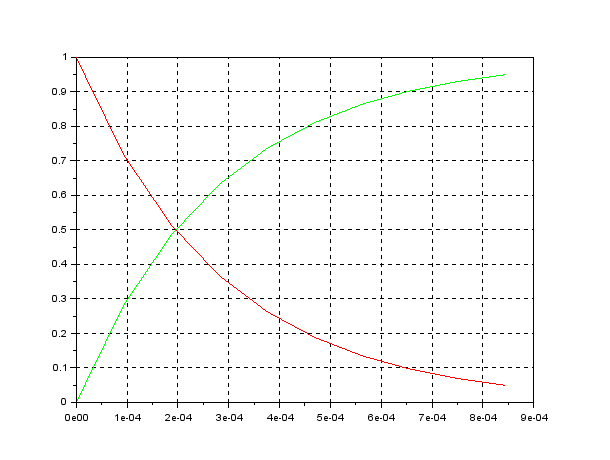

Рисунок 6 – Теоретический график зависимости напряжения на резисторе, напряжения на конденсаторе от времени RL-цепи

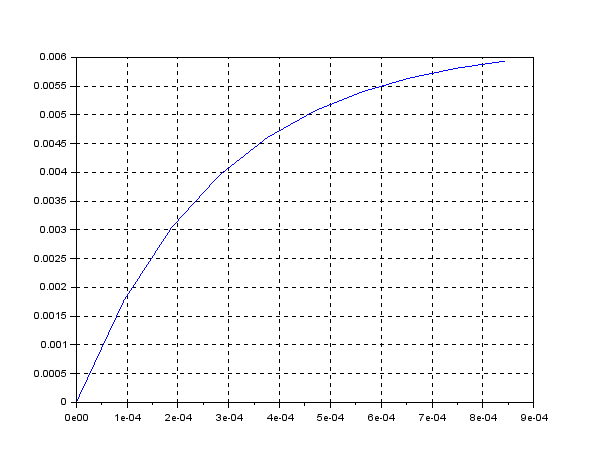

Рисунок 7 – Теоретический график зависимости мгновенного тока от времени RL-цепи

Рисунок 8 – Экспериментальный график зависимости мгновенного тока, напряжения источника

напряжения на резисторе и напряжения на конденсаторе от времени RL-цепи

Контрольные вопросы

1. Что называется переходным процессом? Приведите пример

Ответ: Под переходным процессом в электрических цепях понимается процесс перехода из одного установившегося состояния в другое.

Пример: Процесс заряда конденсатора при подключении к нему источника постоянного тока.

2. Какие цепи называют цепями первого порядка? Приведите пример.

Ответ: Цепью первого порядка называется такая цепь, которая содержит только реактивный элемент.

Пример: RC-цепь.

3. Какой режим называется установившимся?

Ответ: Установившийся режим – такой режим электрической цепи, при котором электрические напряжения и токи в цепи являются постоянными или переодическими.

4. Какой физический смысл постоянной времени цепи?

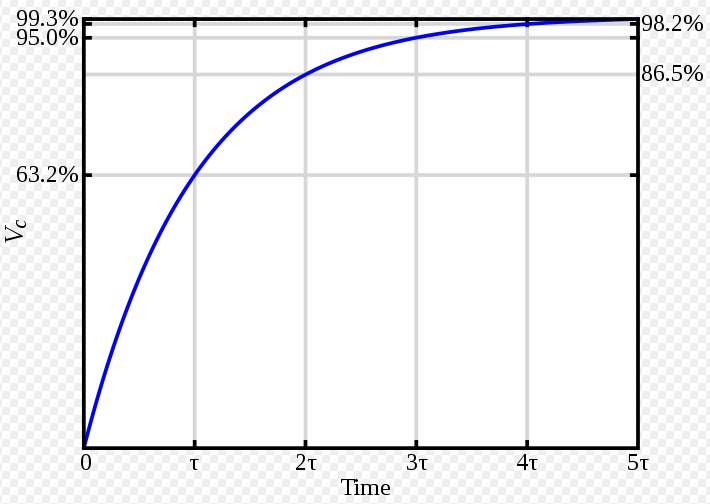

Ответ: Постоянная времени характеризует длительность протекания переходного процесса, в течении которого реакция схемы на изменения достигает величины равной 1- = 63,2%

5. Как по графику рассчитать постоянную времени цепи? Приведите пример.
