42. Fat. Структура тома. Формат записи каталога. Fat12, fat16, fat32, exFat
FAT - (File allocation table) - Таблица распределения файлов
FAT работает по принципу связанный список индексов.
Файлу также выделяется память в виде связанного списка кластеров. Номер первого кластера запоминается в записи каталога, где хранятся характеристики этого файла. Остальная адресная информация отделена от кластеров файла. С каждым кластером диска связывается некоторый элемент — индекс. Индексы располагаются в отдельной области диска — в MS-DOS это таблица FAT (File Allocation Table), занимающая один кластер. Когда память свободна, все индексы имеют нулевое значение. Если некоторый кластер N назначен некоторому файлу, то индекс этого кластера становится равным либо номеру М следующего кластера данного файла, либо принимает специальное значение, являющееся признаком того, что этот кластер является для файла последним. Индекс же предыдущего кластера файла принимает значение N, указывая на вновь назначенный кластер.

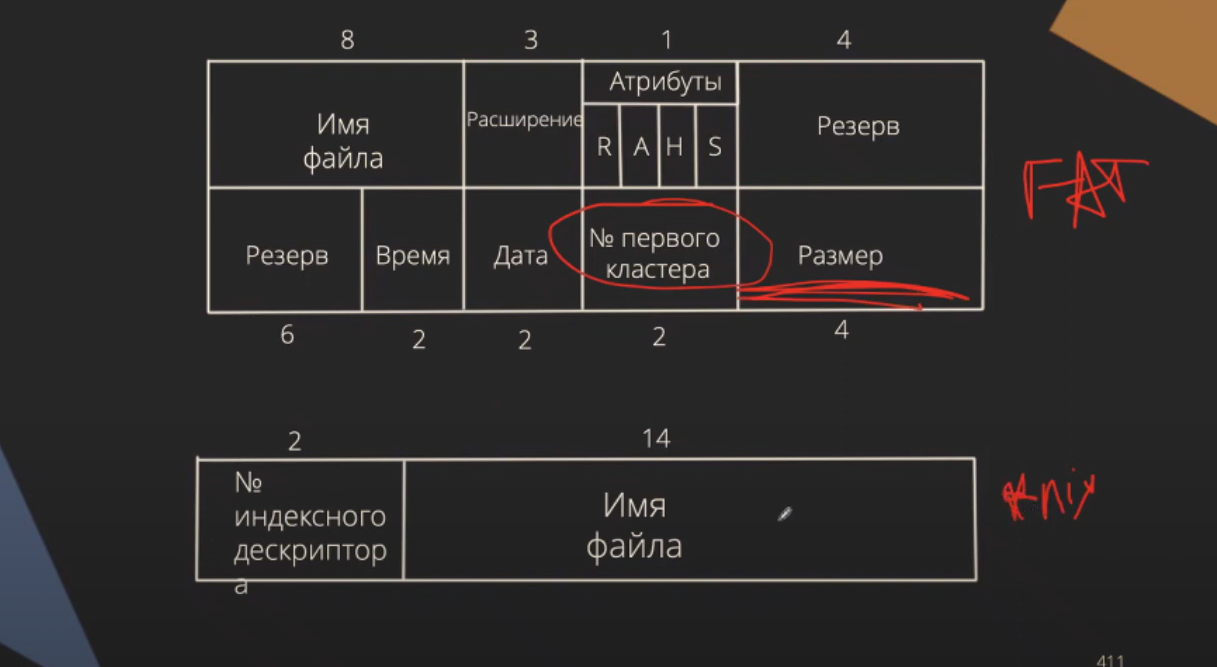

Формат записи каталога
Для уменьшения потерь из-за фрагментации желательно кластеры делать небольшими, а для сокращения объема адресной информации и повышения скорости обмена наоборот — чем больше, тем лучше.При форматировании диска под файловую систему FAT размер кластеров выбираются из диапазона от 1 до 128 секторов, или от 512 байт до 64 Кбайт.
При удалении файла из файловой системы FAT в первый байт соответствующей записи каталога заносится специальный признак, свидетельствующий о том, что эта запись свободна, а во все индексные указатели файла заносится признак «кластер свободен».
Резервная копия FAT всегда синхронизируется с основной копией при любых операциях с файлами, поэтому резервную копию нельзя использовать для отмены ошибочных действий пользователя
43. Ufs, ext2: структура тома, адресация файлов, каталоги, индексные дескрипторы.
Unix File System (UFS) — файловая система, созданная для операционных систем семейства BSD и используемая в переработанном и дополненном виде на данный момент как основная в операционных системах-потомках (FreeBSD, OpenBSD, NetBSD). Поддержка данной файловой системы имеется также в ядре Linux и операционной системе Solaris.
Cистема ufs является развитием системы s5. Файловая система ufs расширяет возможности s5 по поддержке больших дисков и файлов, а также повышает ее надежность. Раздел диска, где размещается файловая система, делится на четыре области:
- загрузочный блок;
- суперблок (superblock) содержит самую общую информацию о файловой системе: размер файловой системы, размер области индексных дескрипторов, число индексных дескрипторов, список свободных блоков и список свободных индексных дескрипторов, а также другую административную информацию;
- область индексных дескрипторов (inode list), порядок расположения индексных дескрипторов в которой соответствует их номерам;
- область данных, в которой расположены как обычные файлы, так и файлы-каталоги, в том числе и корневой каталог; специальные файлы представлены в файловой системе только записями в соответствующих каталогах и индексными дескрипторами специального формата, но места в области данных не занимают.
Основной особенностью является отделение имени файла от его характеристик, хранящихся в отдельной структуре, называемой индексным дескриптором (inode). Индексный дескриптор в s5 имеет размер 64 байта и содержит данные о типе файла, адресную информацию, привилегии доступа к файлу и некоторую другую информацию:
Каждый индексный дескриптор имеет номер, который одновременно является уникальным именем файла. Индексные дескрипторы расположены в особой области диска в строгом соответствии со своими номерами. Соответствие между полными символьными именами файлов и их уникальными именами устанавливается с помощью иерархии каталогов. Система ведет список номеров свободных индексных дескрипторов. При создании файла ему выделяется номер из этого списка, а при уничтожении файла номер его индексного дескриптора возвращается в список. Запись о файле в каталоге состоит всего из двух полей: символьного имени файла и номера индексного дескриптора. Файловая система не накладывает особых ограничений на размер корневого каталога, так как он расположен в области данных и может увеличиваться как обычный файл. Доступ к файлу осуществляется путем последовательного просмотра всей цепочки каталогов, входящих в полное имя файла, и соответствующих им индексных дескрипторов. Поиск завершается после получения всех характеристик из индексного дескриптора заданного файла. Эта процедура требует в общем случае нескольких обращений к диску, пропорционально числу составляющих в полном имени файла. Для
уменьшения среднего времени доступа к файлу его дескриптор копируется в специальную системную область оперативной памяти. Копирование индексного дескриптора входит в процедуру открытия файла. Физическая организация файловой системы ufs отличается от описанной физической организации файловой системы s5 тем, что раздел состоит из повторяющейся несколько раз последовательности областей «загрузчик—суперблок—блок группы цилиндров—область индексных дескрипторов».
В этих повторяющихся последовательностях областей суперблок является резервной копией основной первой копии суперблока. При повреждении основной копии суперблока может быть использована резервная копия суперблока. Области же блока группы цилиндров и индексных дескрипторов содержат индивидуальные для каждой последовательности значения. Блок группы цилиндров описывает количество индексных дескрипторов и блоков данных, расположенных на данной группе цилиндров диска. Такая группировка делается для ускорения доступа, чтобы просмотр индексных дескрипторов и данных файлов, описываемых этими дескрипторами, не приводил к слишком большим перемещениям головок диска.
Кроме того, в ufs имена файлов могут иметь длину до 255 символов (кодировка ASCII, по одному байту на символ), в то время как в s5 длина имени не может превышать 14 символов.
Second Extended File System (дословно: «вторая расширенная файловая система»), сокращённо ext2 (иногда ext2fs) — файловая система ядра Linux. Была разработана Реми Кардом взамен существующей тогда ext. По скорости и производительности работы она может служить эталоном в тестах производительности файловых систем. Главный недостаток ext2 (и одна из причин демонстрации столь высокой производительности) заключается в том, что она не является журналируемой файловой системой (в отличие от последующих ext3 и ext4). Но для ssd это скорее плюс, поскольку продлевает жизнь накопителя. Это основная причина, почему EXT2 до сих пор поддерживается. Файловая система ext2 по-прежнему используется на флеш-картах и твердотельных накопителях (SSD), так как отсутствие журналирования является преимуществом при работе с накопителями, имеющими ограничение на количество циклов записи. Граф, описывающий иерархию каталогов файловой системы ext2, представляет собой сеть. Причиной такой организации является то, что один файл может входить сразу в несколько каталогов.
Все типы файлов имеют символьные имена. В иерархически организованных файловых системах обычно используются три типа имен: простые, составные и относительные. Не является исключением и ext2. Ограничения на простое имя состоят в том, что его длина не должна превышать 255 байт, а также в имени не должны присутствовать символ NUL и слеш. Атрибуты файлов хранятся не в каталогах, как это сделано в ряде простых файловых систем, а в специальных таблицах.
Всё пространство раздела диска разбивается на блоки фиксированного размера, кратные размеру сектора: 1024, 2048, 4096 или 8192 байт. Размер блока указывается при создании файловой системы на разделе диска.
Базовым понятием файловой системы является индексный дескриптор, или inode (англ. information node). Это специальная структура, которая содержит информацию об атрибутах и физическом расположении файла. Индексные дескрипторы объединены в таблицу, которая содержится в начале каждой группы блоков.
Суперблок находится в 1024 байтах от начала раздела. В следующем блоке после суперблока располагается глобальная дескрипторная таблица — описание групп блоков, представляющее собой массив, содержащий общую информацию обо всех группах блоков раздела.
От целостности суперблока напрямую зависит работоспособность файловой системы. Операционная система создаёт несколько резервных копий суперблока на случай повреждения раздела.
Флаг состояния помогает определять возможные повреждения файловой системы. При следующей загрузке компьютера операционная система должна будет проверить файловую систему на ошибки, если флаг состояния не указывает на целостность файловой системы.
Битовая карта блоков — это структура, каждый бит которой показывает, отведён ли соответствующий ему блок какому-либо файлу. Если бит равен 1, то блок занят. Аналогичную функцию выполняет битовая карта индексных дескрипторов, которая показывает, какие именно индексные дескрипторы заняты, а какие нет. Ядро Linux, используя число индексных дескрипторов, содержащих каталоги, пытается равномерно распределить inode каталогов по группам, а inode файлов старается по возможности переместить в группу с родительским каталогом.
