Задание 4
В заданной структурной схеме микропроцессорного устройства необходимо сделать исправления таким образом, чтобы оно реализовывало функцию дешифратора, имеющего 3 входа и 5 выходов. Составить аналитические зависимости, описывающие процесс функционирования исходной и полученной структурных схем.

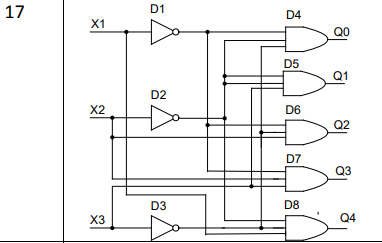

Исходная схема для 17 вариант |

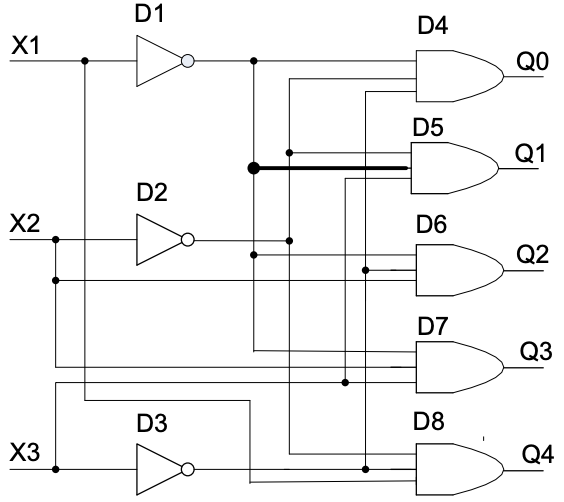

Схема дешифратора |
|
|
Ответ: Лишняя связь D2/D5
Зависимость для исходной структуры |
Зависимость для дешифратора |
Q0 = ¬X1 х ¬X2 x ¬X3 Q1 = ¬X2 x X3 Q2 = ¬X1 х X2 x ¬X3 Q3 = ¬X1 х X2 x X3 Q4 = X1 х ¬X2 x ¬X3 |
Q0 = ¬X1 х ¬X2 x ¬X3 Q1 = ¬X1 х ¬X2 x X3 Q2 = ¬X1 х X2 x ¬X3 Q3 = ¬X1 х X2 x X3 Q4 = X1 х ¬X2 x ¬X3 |
