Лабораторная работа 16
.docxФедеральное агентство связи
ордена Трудового Красного Знамени
Федеральное государственное
бюджетное образовательное учреждение высшего образования Московский технический университет связи и информатики
Кафедра «Теории электрических цепей»
Лабораторная работа №16
«Исследование на ЭВМ резонансных явлений в пассивном и активном последовательном колебательном контуре»
Выполнила:
студентка группы БСТ1904
Пантелеева К.А.
Вариант 15
Проверил:
доц. Микиртичан А.Г.
Москва 2020
Оглавление
1 Цель работы 3
2 Формулы 3
3 Расчет индуктивности 3
4 Результаты предварительного расчета и машинного эксперимента 4
5 Графики по данным предварительного расчета 5
6 Схемы экспериментов 6
7 Экспериментальные графики 7
8 Вывод 11
9 Контрольные вопросы 11
1 Цель работы
С помощью программы Micro-Cap исследовать характеристики одиночного последовательного пассивного и активного колебательного контура при различных добротностях.
2 Формулы
Из условия резонанса напряжений в последовательном пассивном колебательном контуре, записывается в виде: Im(ZВХ).
Где комплексное входное сопротивление контура:
Из этого условия, можно выразить резонансную частоту:
Характеристическое сопротивление:
Добротность:
Нижняя граничная частота:
Верхняя граничная частота:
Абсолютная полоса пропускания:
Модуль входного тока при резонансе:
Резонансная крива тока при условии, что меняется только частота источника напряжения:
3 Расчет индуктивности
Резонансная частота последовательного колебательного контура: кГц
Из формулы резонансной частоты, выражая получим:
Из интервала нФ выбирая значение С = 21 нФ получим L = 52 мГн.
В дальнейших расчетах будут использоваться эти значения.
4 Результаты предварительного расчета и машинного эксперимента
Таблица 1 - Результаты предварительного расчета
По предварительному расчету: U1 = 1 B, f0 = 4,8 кГц, С = 21 нФ, L = 52 мГн |
||||||||
R, Ом |
, Ом |
Q |
f1, кГц |
f2, кГц |
П, кГц |
I0, мА |
f0, кГц |
|
160 |
1574 |
3,14 |
8,866 |
10,395 |
1,529 |
6,25 |
4,8 |
|
640 |
1574 |
1,57 |
8,192 |
11,25 |
3,058 |
1,56 |
4,8 |
|
Гиратор |
||||||||
По предварительному расчету: U1 = 1 B, f0 = 5 кГц, С2 = 1 мкФ, G = 0.1 Cм |
||||||||
R, Ом |
С1, мкФ |
|||||||
0,1 |
10,13 |
Таблица 2 - Результаты эксперимента
Получено экспериментально: |
|||||||
R, Ом |
f0, кГц |
I0, мА |
f1, кГц |
f2, кГц |
П, кГц |
Q |
|
160 |
4,8 |
6,249 |
8,868 |
10,4 |
1,532 |
3,13 |
|
640 |
4,8 |
1,562 |
8,19 |
11,293 |
3,103 |
1,55 |
|
Гиратор |
|||||||
Получено экспериментально: |
|||||||
R, Ом |
f0, кГц |
||||||
0,1 |
5,007 |
5 Графики по данным предварительного расчета

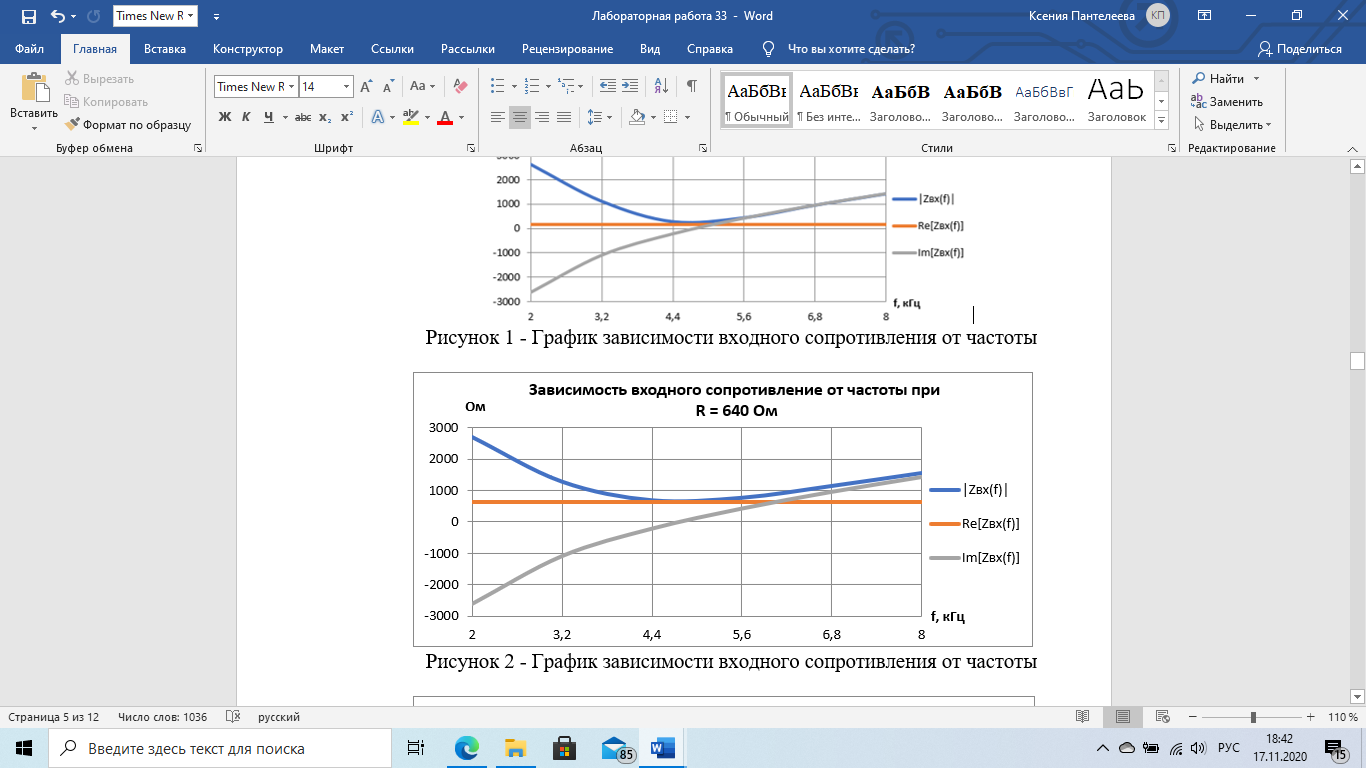

Рисунок 1 - График зависимости входного сопротивления от частоты
Рисунок 2 - График зависимости входного сопротивления от частоты

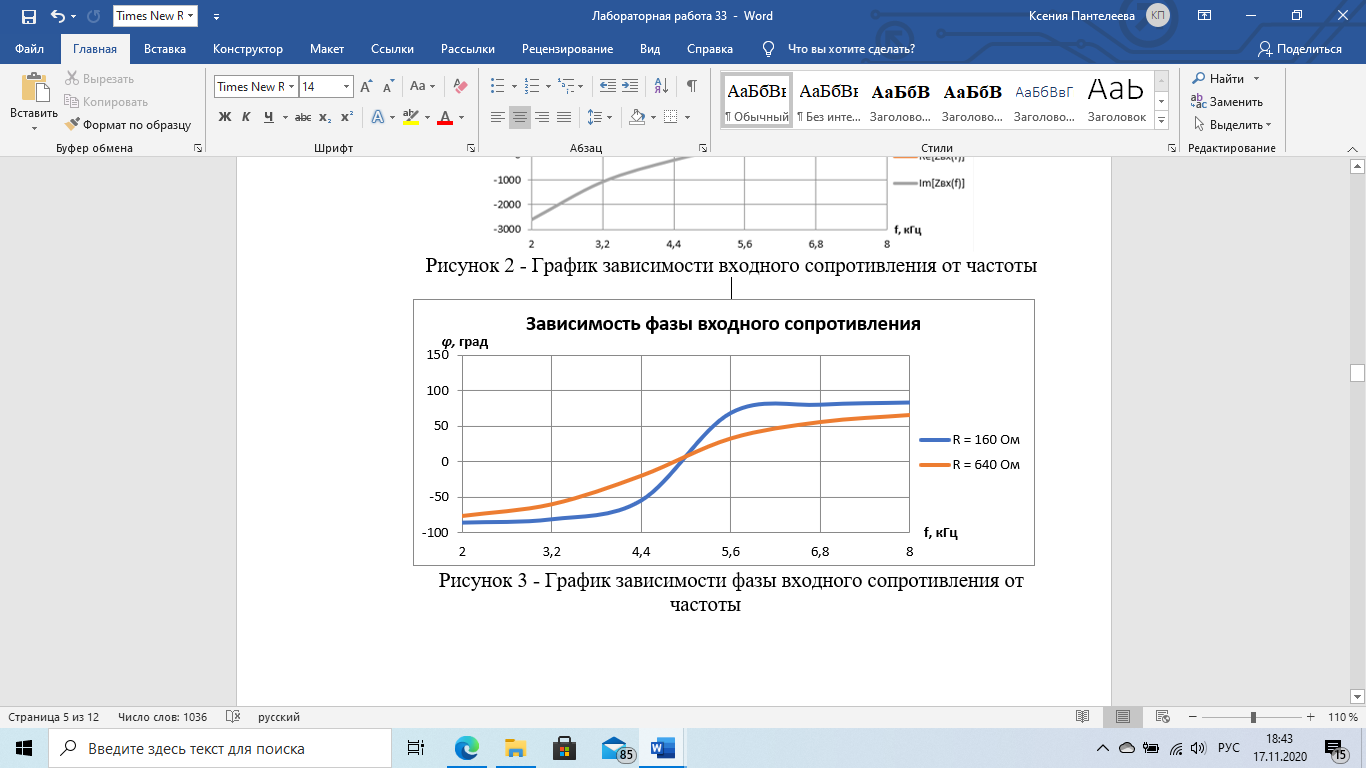

Рисунок 3 - График зависимости фазы входного сопротивления от частоты

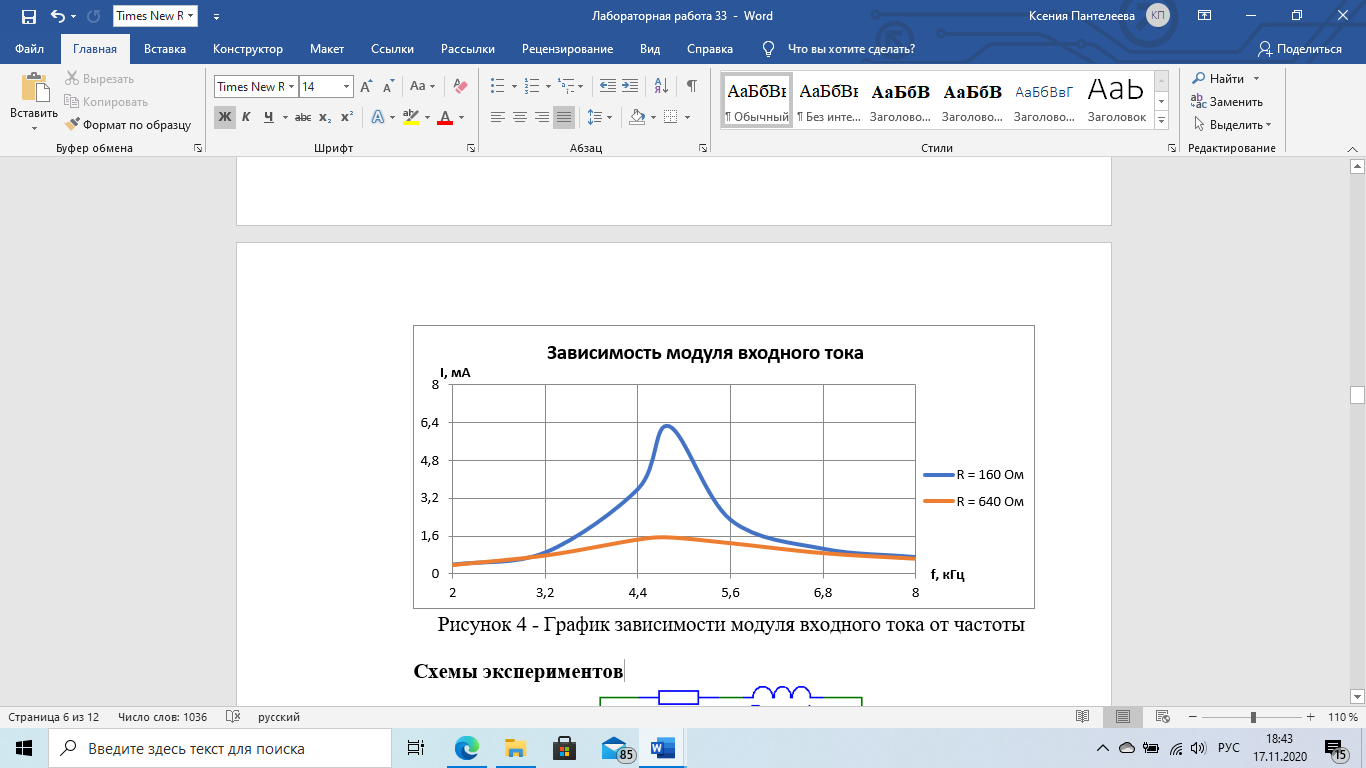

Рисунок 4 - График зависимости модуля входного тока от частоты
6 Схемы экспериментов

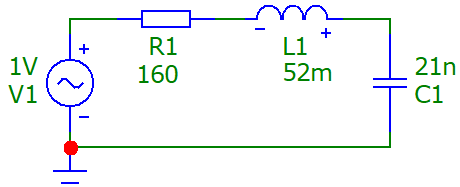

Рисунок 5 - Схема 1

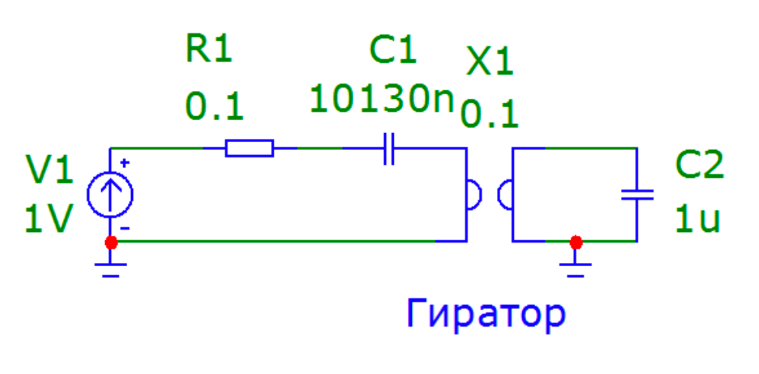

Рисунок 6 - Схема 2
7 Экспериментальные графики
При R = 160 Ом

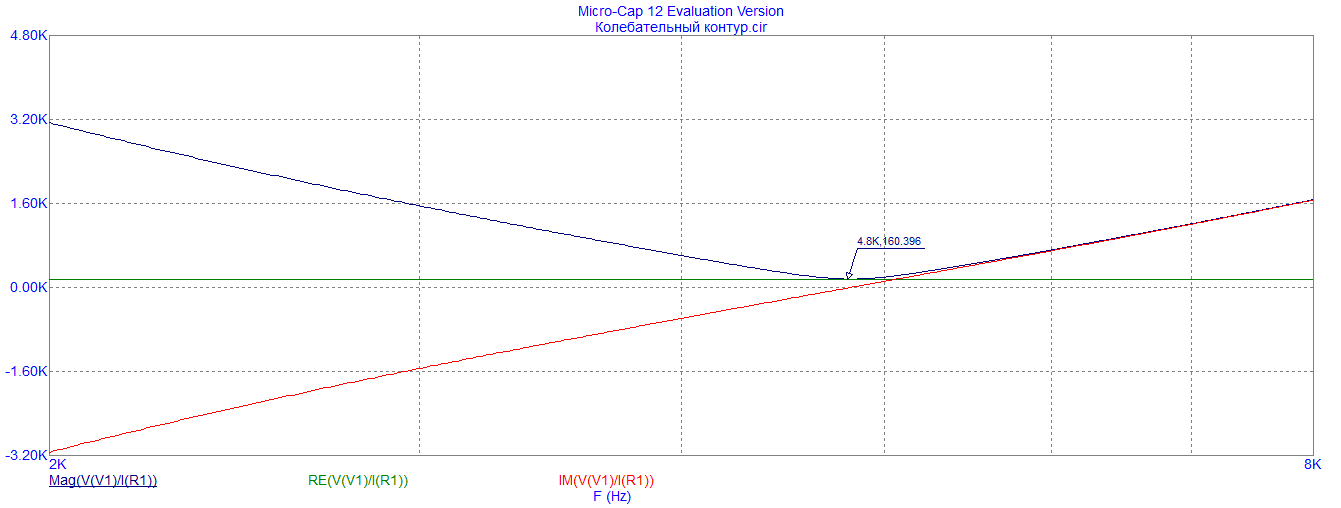

Рисунок 7 - Зависимость модуля, действительной и мнимой части входного сопротивления от частоты
При R = 640 Ом

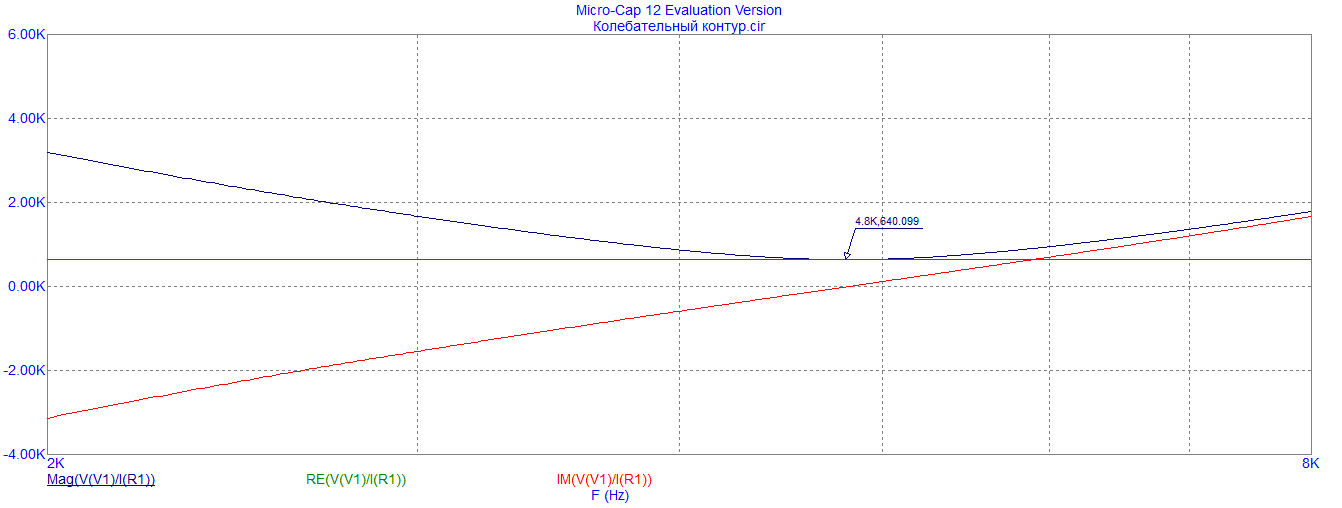

Рисунок 8 - Зависимость модуля, действительной и мнимой части входного сопротивления от частоты
Рисунок 9 - Зависимость фазы входного сопротивления от частоты

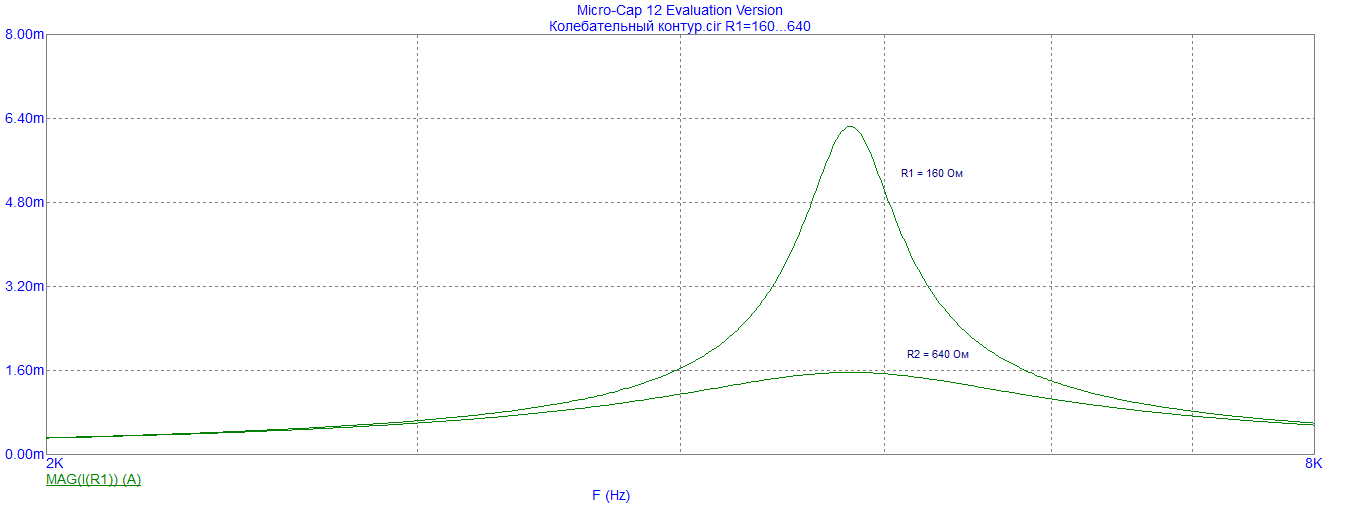

Рисунок 10 - Зависимость модуля входного тока от частоты
При R1 = 160, L1 = L, L2 = 2L
Рисунок 11 - Зависимость модуля входного тока от частоты
При R1 = 160, C1 = C, C2 = 2C
Рисунок 12 - Зависимость модуля входного тока от частоты
При R1 = 0.1 Ом

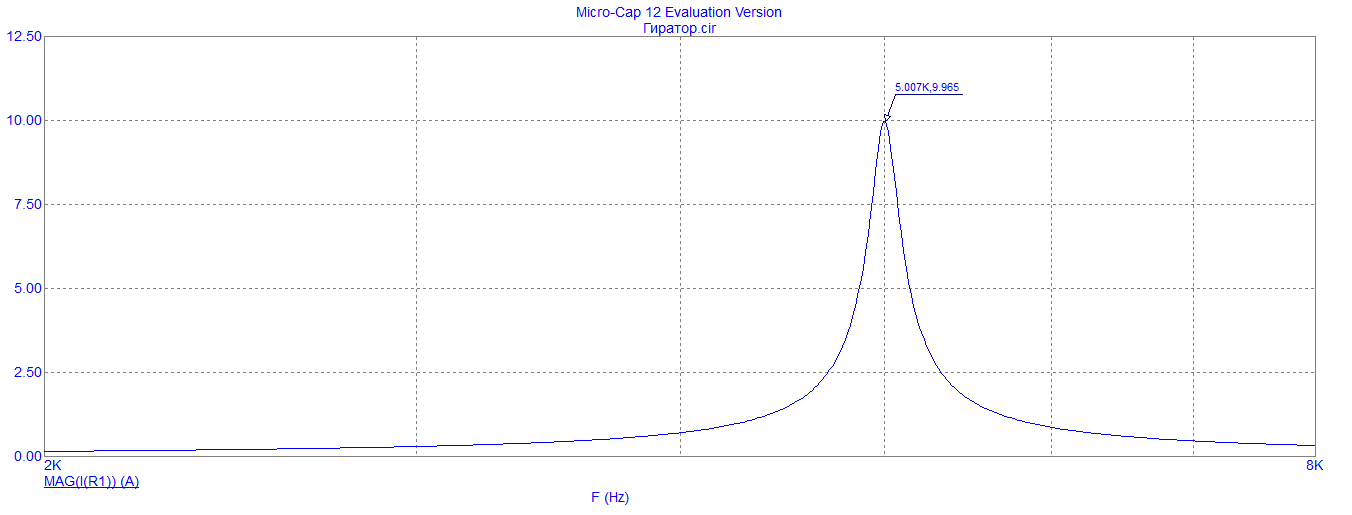

Рисунок 13 - Зависимость модуля входного тока от частоты в схеме с гиратором
При R1 = 0.2 Ом

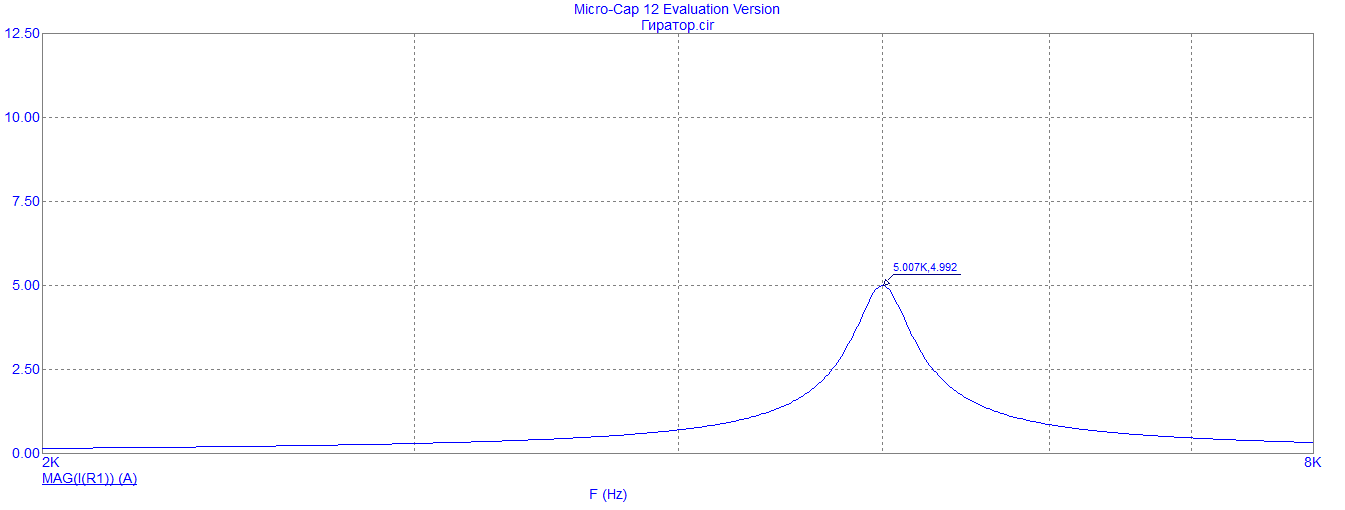

Рисунок 14 - Зависимость модуля входного тока от частоты в схеме с гиратором
8 Вывод
Данные, полученные в результате машинного эксперимента в программе Micro-Cap, полностью совпадают с данными, полученными в результате предварительного расчёта.
9 Контрольные вопросы
1) Почему резонанс в последовательном пассивном колебательном контуре называется резонансом напряжений?
Отношение волнового сопротивления к резистивному r /R = Q, называется добротностью контура, а величина обратная D=1/Q - затуханием. Таким образом, добротность числено равна отношению напряжения на реактивном элементе контура к напряжению на резисторе или на входе в режиме резонанса. Добротность может составлять несколько десятков единиц и во столько же раз напряжение на реактивных элементах контура будет превышать входное. Поэтому резонанс в последовательном контуре называется резонансом напряжений.
2) Как рассчитывается резонансная частота сложного пассивного колебательного контура и как она рассчитывается для схем, содержащих гиратор?
3) Что такое добротность последовательного пассивного колебательного контура?
Добротность колебательного контура — это величина, показывающая во сколько раз запасы энергии в контуре больше потерь энергии за один период колебаний. Добротность колебательного контура показывает амплитуду и ширину АЧХ (амплитудно-частотной характеристики) резонанса.
Для последовательного колебательного контура добротность рассчитывается по формуле:
4) Что такое полоса пропускания последовательного пассивного колебательного контура? Какие существуют способы расчета полосы
пропускания?
Полоса пропускания последовательного колебательного контура – это диапазон частот, в пределах которого значение АЧХ составляют не менее, чем ее максимального значения на резонансной частоте.
Рассчитать полосу пропускания можно с помощью следующих расчетных формул:
Абсолютная полоса пропускания:
Нижняя граничная частота:
Верхняя граничная частота:
Добротность:
Резонансная частота:
5) Выведите уравнения, с помощью которых рассчитывают входные АЧХ и ФЧХ последовательного пассивного колебательного контура.
Зависимость тока в контуре или напряжения на реактивных элементах от частоты питающего генератора при постоянном по величине напряжении генератора называется резонансной кривой или амплитудно-частотной характеристикой контура.
Для сравнения различных контуров резонансные кривые строят в относительном масштабе. Амплитудно-частотная характеристика в относительном масштабе контура, запишется как отношение тока в контуре на любой частоте к току в контуре на резонансной частоте:
Реактивная составляющая сопротивления контура равна:
Здесь
- относительная расстройка контура
С учетом этого амплитудно-частотная характеристика контура:
где - Обобщенная расстройка контура.
Окончательное уравнение амплитудно-частотной характеристики контура запишется в виде:
С учетом выкладок выше, ФЧХ :
