Министерство цифрового развития, связи и массовых коммуникаций Российской Федерации

Ордена Трудового Красного Знамени

Федеральное государственное образовательное бюджетное учреждение высшего профессионального образования

Московский технический университет связи и информатики









Лабораторная работа №1

по теме: «Подключение к оборудованию и работа с командной строкой»









Выполнила: Пантелеева К. А.

Группа: БСТ1904

Проверил: Сафронов Н. Е.









Москва, 2021

Цель работы

Получение навыков работы с командной строкой в среде VRP.

Ход лабораторной работы

Задание No1.

1. Подключится к маршрутизатору/коммутатору через консольное соединение с

помощью программы эмулятора терминала PuTTY

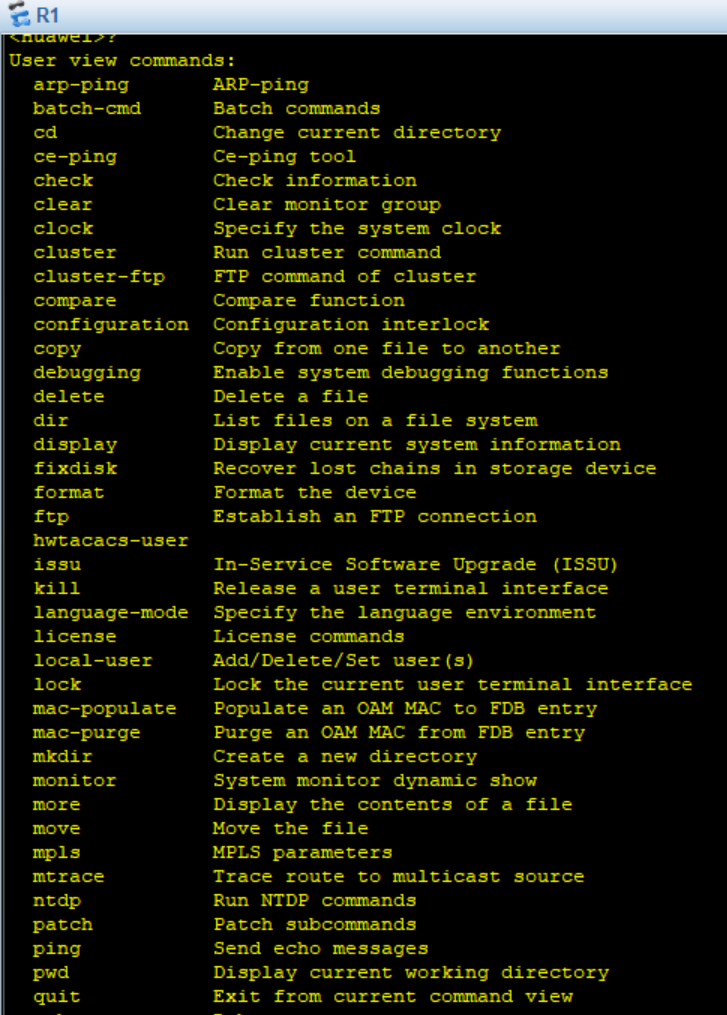

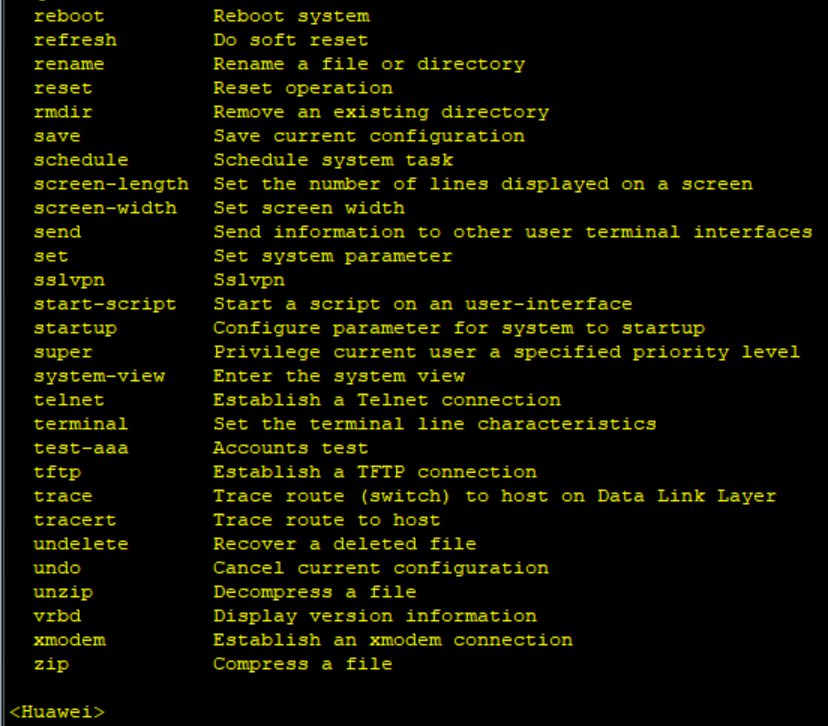

2. Вывести все команды доступные в user view

3. Вывести конфигурацию устройства с помощью команды display current-configuration и скопировать результат вывода в текстовый файл на компьютере

<Huawei>display version display version Huawei Versatile Routing Platform Software VRP (R) software, Version 5.110 (eNSP V100R001C00) Copyright (c) 2000-2011 HUAWEI TECH CO., LTD <Huawei>display device display device AR1220-S's Device status: Slot # Type Online Register Status Primary - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 0 AR1220-S Present Registered Normal Master <Huawei> <Huawei>sys Enter system view, return user view with Ctrl+Z. [Huawei]interface Ethernet 0/0/0 [Huawei-Ethernet0/0/0]ip address 122.222.1.1 255.255.255.0 [Huawei-Ethernet0/0/0] Sep 8 2021 21:58:38-08:00 Huawei %%01IFNET/4/LINK_STATE(l)[0]:The line protocol IP on the interface Ethernet0/0/0 has entered the UP state. Sep 8 2021 21:58:45-08:00 Huawei DS/4/DATASYNC_CFGCHANGE:OID 1.3.6.1.4.1.2011.5.25.191.3.1 configurations have been changed. The current change number is 1, the change loop count is 0, and the maximum number of records is 4095. [Huawei-Ethernet0/0/0]quit [Huawei] <Huawei>save The current configuration will be written to the device. Are you sure to continue?[Y/N]y Info: Please input the file name ( *.cfg, *.zip ) [vrpcfg.zip]: Sep 8 2021 21:59:18-08:00 Huawei %%01CFM/4/SAVE(l)[1]:The user chose Y when deciding whether to save the configuration to the device. Now saving the current configuration to the slot 17. Save the configuration successfully. <Huawei>

<Huawei>display current-configuration

#

sysname Huawei

#

aaa

authentication-scheme default

authorization-scheme default

accounting-scheme default

domain default

domain default_admin

local-user admin password cipher OOCM4m($F4ajUn1vMEIBNUw#

local-user admin service-type http

#

firewall zone Local

priority 16

#

interface Ethernet0/0/0

ip address 122.222.1.1 255.255.255.0

#

interface Ethernet0/0/1

#

interface Serial0/0/0

link-protocol ppp

#

interface Serial0/0/1

link-protocol ppp

#

interface Serial0/0/2

link-protocol ppp

#

interface Serial0/0/3

link-protocol ppp

#

interface GigabitEthernet0/0/0

#

interface GigabitEthernet0/0/1

#

interface GigabitEthernet0/0/2

#

interface GigabitEthernet0/0/3

#

wlan

#

interface NULL0

#

user-interface con 0

user-interface vty 0 4

user-interface vty 16 20

#

return
