Министерство цифрового развития, связи и массовых коммуникаций Российской Федерации

Ордена Трудового Красного Знамени

Федеральное государственное образовательное бюджетное учреждение высшего профессионального образования

Московский технический университет связи и информатики

Информационные технологии

Кафедра Информационная безопасность

дисциплина «Сетевые технологии»







Лабораторная работа №4

по теме: «Локальные виртуальные сети (VLAN), магистральные (trunk) соединения

между коммутаторами»





Выполнила:

Студентка 3 курса БСТ1904

Пантелеева К. А.

Проверил:

Сафронов Н. Е.









Москва, 2021

Цель работы

изучение принципов работы локальный виртуальных сетей VLAN и взаимодействия между коммутаторами через магистральные соединения(trunk).

Ход лабораторной работы

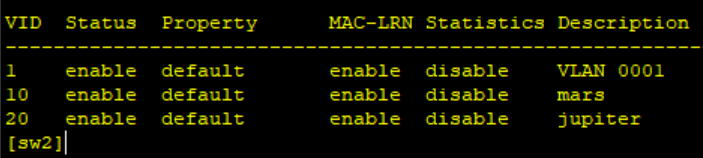

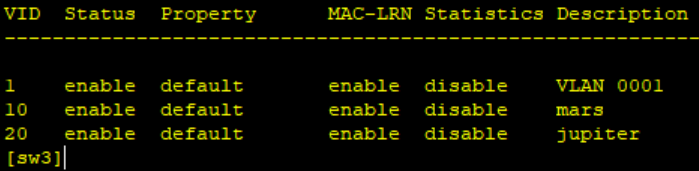

Задание No1. Настроить VLAN 10, 20 с именами mars, jupiter на всех трех коммутаторах Switch1, Switch2 и Switch3.

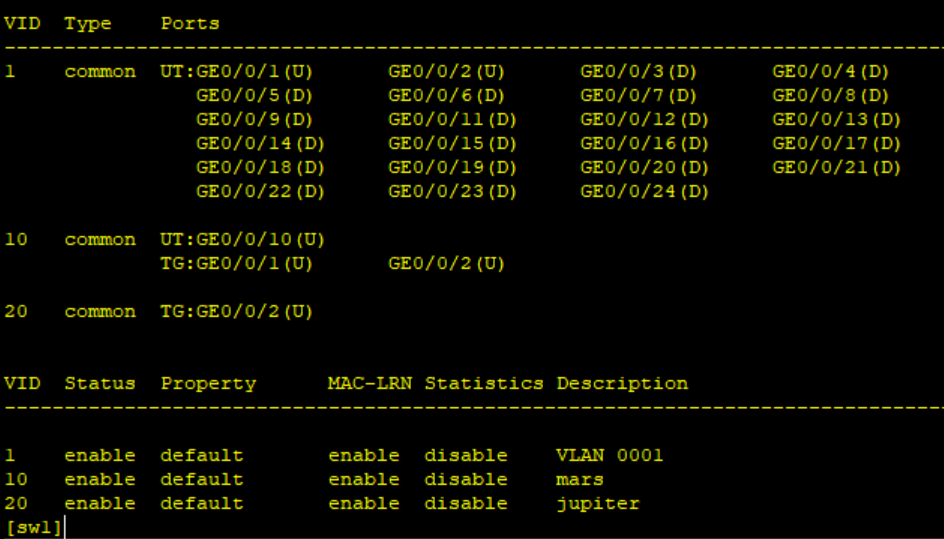

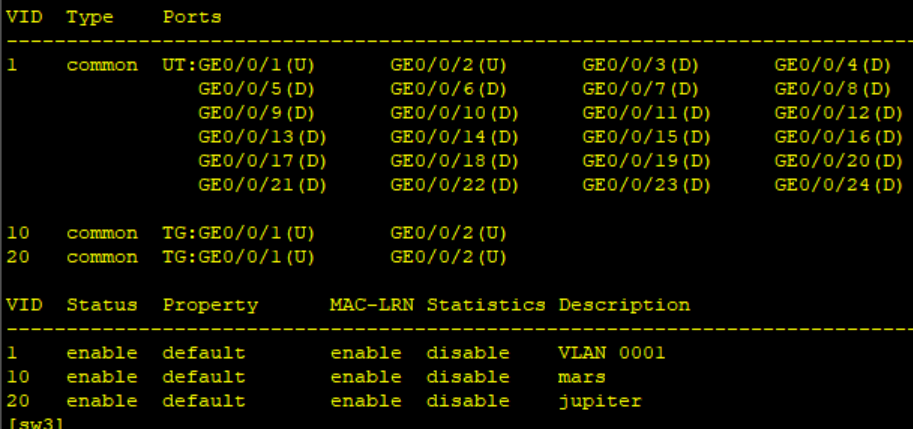

Задание No2-3. Добавить порт GigabitEthernet 0/0/10 в VLAN 10 на коммутаторах Switch1, Switch2. Добавить порт GigabitEthernet 0/0/11 в VLAN 20 на коммутаторе Switch2. Настроить магистральное соединение между коммутаторами Switch1 и Switch3, Switch2 и Switch3 для VLAN 10, 20.

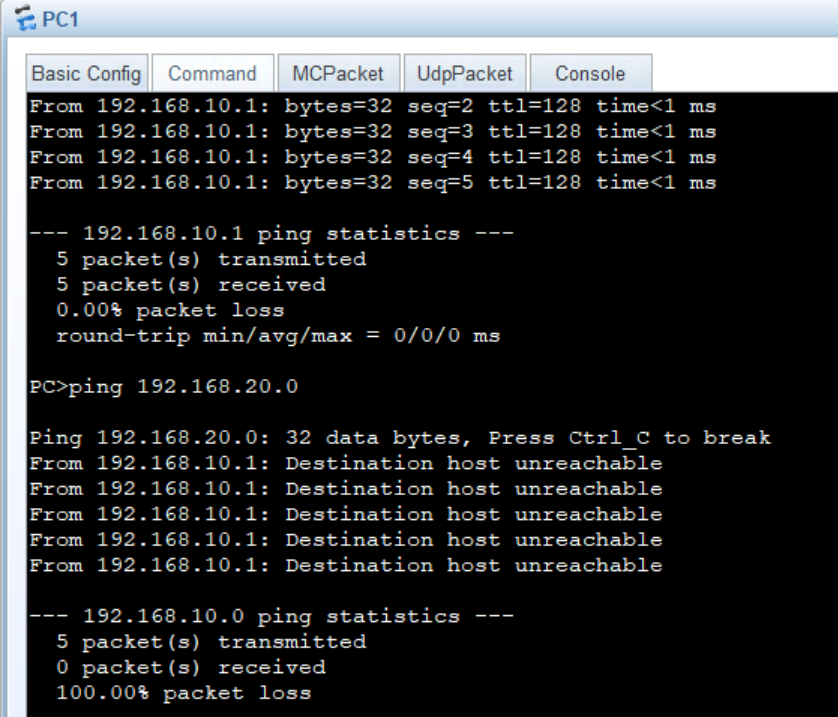

Задание No4. Настройте IP-адрес и маску на компьютерах PC1, PC2, PC3 в соответствии со схемой топологии. На PC1 проверьте взаимодействие командой ping между устройствами (сделать снимок экрана): PC1 и PC2 и между PC1 и PC3.

Если ЛР была выполнена верно, взаимодействие будет возможно только между устройствами, находящимися в одной виртуальной сети VLAN.

Порядок выполнения лабораторной работы:

1. Настройка сетей VLAN

2. Настройка портов доступа

3. Настройка магистрального порта
