Цель работы

Изучение принципов работы протокола покрывающего дерева (Spanning Tree Protocol).

Ход лабораторной работы

Задание - На рисунке изображены три коммутатора, их MAC-адреса, номера портов и стоимость (cost) соединений. Рассчитайте параметры протокола STP и отметьте на рисунке:

1. корневой коммутатор – красный круг;

2. все корневые порты – синие точки;

3. все назначенные (designated) порты – желтые точки;

4. все заблокированные (blocking, alternate) порты – зеленые точки.

Порядок выполнения лабораторной работы:

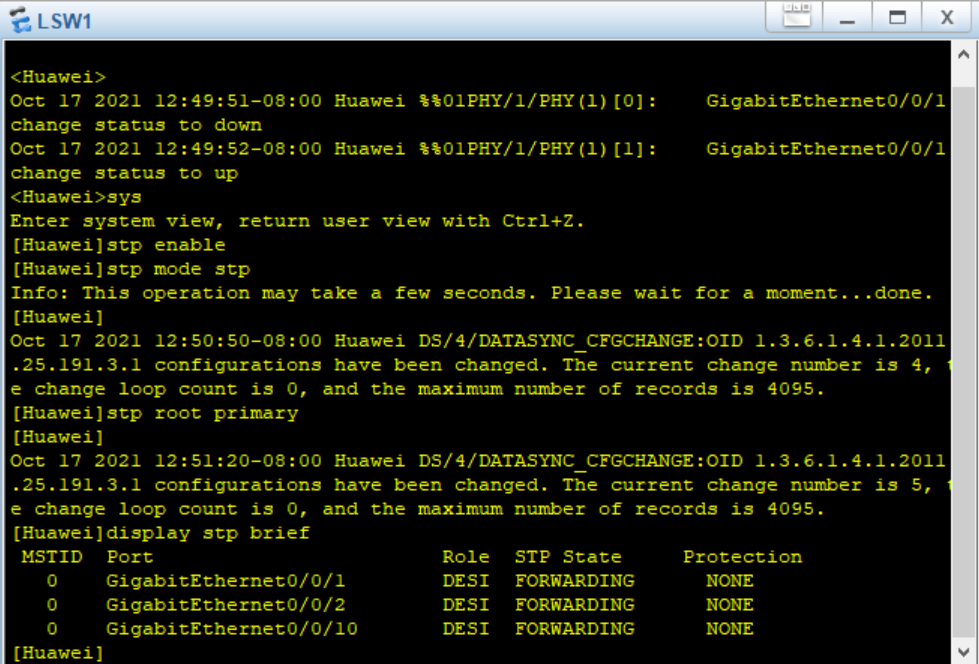

1. Включение протокола STP на коммутаторе

Проверить конфигурацию STP на определенном порту можно командной display stp (сделать снимок экрана):

2. Переключение режима работы протокола STP

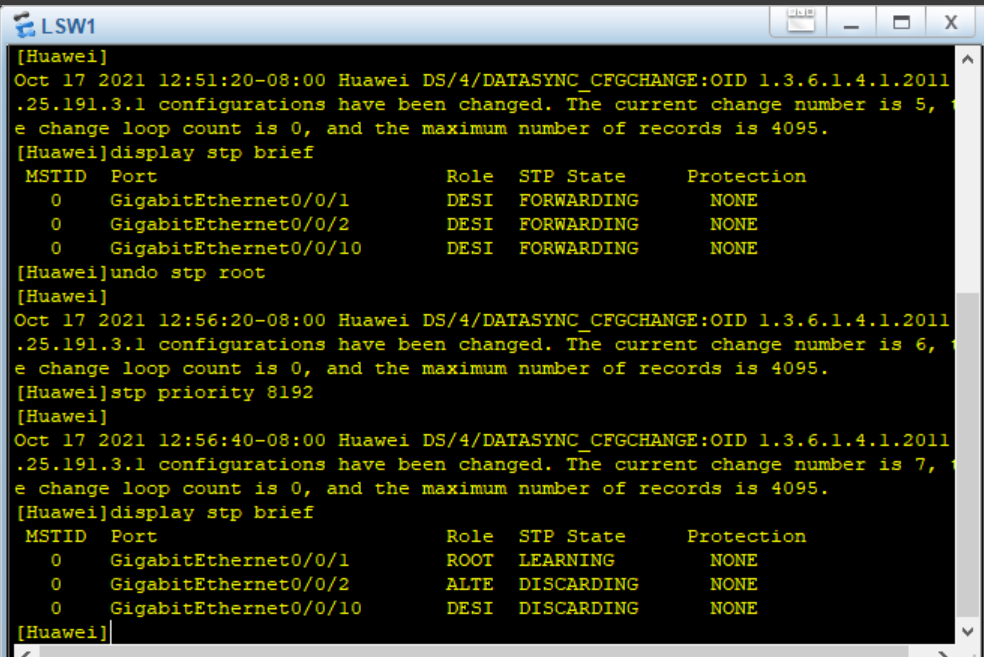

3. Настройка приоритета для выбора корневого коммутатора

4. Настройка приоритета портов

5. Настройка стоимости портов

6. Настройка хост-порта(edge port)
