МИНИСТЕРСТВО ЦИФРОВОГО РАЗВИТИЯ, СВЯЗИ И МАССОВЫХ КОММУНИКАЦИЙ РОССИЙСКОЙ ФЕДЕРАЦИИ
федеральное государственное бюджетное образовательное учреждение высшего образования
«санкт-петербургский государственный университет телекоммуникаций им. проф. м. а. бонч-бруевича»
(СПбГУт)
|
|
Курсовая работа по дисциплине “Основы проектирования защищенных инфокоммуникационных систем”
Руководитель |
|
%username% |
Исполнитель, группа ИКБ-82 |
подпись, дата |
%username% |
Исполнитель, группа ИКБ-82 |
подпись, дата |
%username% |
Исполнитель, группа ИКБ-82 |
подпись, дата |
%username% |
Содержание
Введение 3
Задание 4
1. Модель сети 5
Центральный офис - Санкт-Петербург. 6
2. STP Toolkit 7
Состояния портов 7
Роли портов 8
Решение для мониторинга и управления устройствами. 12
Мониторинг сети 14
Аутентификация пользователей 16
# debug radius events # debug aaa authentication # debug aaa authorization # debug aaa protocols # debug radius [authentication | elog | verbose] А так же просматриваем Event log AD и IAS. 18
3. Виртуальные сети 19
Виртуальные каналы и построенные на них частные сети VPN (Virtual Private Network) распространены широко и позволяют решить большинство задач клиента. Клиент получает виртуальную сеть между своими офисами, филиалами (в действительности, трафик клиента идет через активное оборудование провайдера, что ограничивает скорость); 19
Фильтрация MAC-адресов 22
База данных Active Directory 23
Многофункциональные устройства (МФУ) 24
Отказоустойчивость на уровне распределения 25
Порты доступа 29
4. Протокол OSPF 30
Распределение подсети в филиалах 33
VLAN СПБ 33
VLAN Москва 37
37
VLAN Нефтюганск 40
5. Покрытие сетью Wi-Fi. Пример расчёта дизайна беспроводной сети 43
Центральный офис - Санкт-Петербург. 43
Заключение 49
Введение
Беспроводные технологии — подкласс информационных технологий, служат для передачи информации на расстояние между двумя и более точками, не требуя связи их проводами. Для передачи информации может использоваться инфракрасное излучение, радиоволны, оптическое или лазерное излучение.
В курсовом проекте рассматривается проектирование сети необходимого для предприятия с главным офисом и двумя филиалами. В ходе разработки дизайна сети, должное время уделяется аспекту защиты информации от несанкционированного доступа в системе предприятия с использованием программно-аппаратных средств защиты информации.
Курсовой проект содержит классификацию сети фирмы, используемое оборудование, его характеристики. Значимость данного курсового проекта состоит в том, что результаты разработки плана сети предприятия могут стать базой для реального проекта информатизации.
Задание
Компания «SUT LLC» решила открыть офисы в РФ в СПб, Москве, Нефтеюганске, определив СПб местом для размещения головного офиса. Первоначальные данные, полученные от департаментов развития и HR, выглядят следующим образом:
Разработать дизайн корпоративной сети центрального офиса и филиалов:
A. Изобразить структурную схему корпоративной сети головного офиса и филиалов;
B. Пояснить назначение всех функциональных узлов сети;
C. Рассчитать количество точек доступа (ТД) для центрального офиса и каждого филиала;
D. Провести все необходимые настройки в соответствии с ограничениями, представленными IT-департаментом;
E. Обосновать выбор того или иного оборудования (с технической точки зрения) для каждого узла.
Модель сети
Для дизайна сети будем использовать 3 уровневую модель с серверной формой в Санкт-Петербурге.

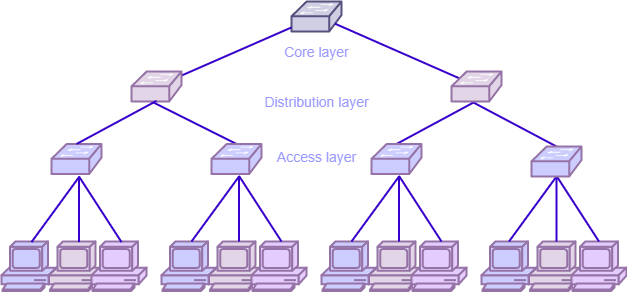

Для дизайна сети используется стандартная трехуровневая модель (рис.2), которая включает в себя 3 уровня: доступ, распределение, ядро. Уровень доступа управляет подключением пользователей и рабочих групп к ресурсам сети. Уровень распределения является связующим звеном между уровнями доступа и ядра. Уровень ядра является основным звеном в данной топологии и отвечает за надежную и быструю передачу больших объемов данных. В случае типичных площадок (филиалов) из-за небольшого числа пользователей в качества ядра используется уровень распределения.
Рис. 2 Структурная схема расположения зданий
Для простоты расчётов итоговую площадь одного этажа берём X м2, тогда площадь всего здания (1 этаж) – X м2.
Согласно стандартам, ILO на одно рабочее место приходится Y м2, таким образом в данном здании будут работать X/ Y = Z человек.
Заданная плотность устройств на человека – D, таким образом всего в здании будут находиться Z * D = N устройства.
Проводные устройства: Z * D [округляем в меньшую сторону] (компьютер + IP телефон) = 30 устройств +5 принтеров = 35 проводных устройств
Центральный офис - Санкт-Петербург.

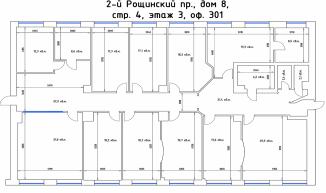

Рис. 3 Схема офиса в Санкт-Петербурге
Площадь одного этажа = 750 м2
STP Toolkit
На всех коммутаторах доступа используется STP Toolkit. Требуется выбрать один из протоколов, аргументировать выбор, описать основные настройки и принцип действия.
Принцип работы данного протокола построен на том, что все избыточные каналы между коммутаторами логически блокируются и трафик через них не передается. Для построения топологии без избыточных каналов строится дерево (математический граф). Чтобы построить такое дерево вначале необходимо определить корень дерева, из которого и будет строиться граф. Поэтому первым шагом протокола STP является определение корневого коммутатора (Root Switch). Для определения Root Switch-a, коммутаторы обмениваются сообщениями BPDU. В общем, протокол STP использует два типа сообщений:
BPDU — содержит информацию о коммутаторах;
TCN — уведомляет о изменении топологии.
Для определения корневого коммутатора используется индентификатор коммутатора — Bridge ID. Bridge ID это число длиной 8 байт, которое состоит из Bridge Priority (приоритет, от 0 до 65535, по умолчанию 32768) и MAC-адреса устройства. Корневым коммутатором выбирается коммутатор с самым низким приоритетом, если приоритеты равны, то сравниваются MAC-адреса (посимвольно, тот который меньше, тот побеждает).
