Фамилия_______________________ Группа______ Дата___________________
№ |
Вопрос |
Ответ или варианты ответа |
1 |
Какую роль выполняют коммутирующие конденсаторы в резонансном инверторе? |
Снижают напряжение на ключах |
Исключает насыщение трансформатора |
||
Создание колебательного процесса |
||
2 |
С какой целью в автономных инверторах напряжения используется управление методом ШИМ |
Для регулирования частоты выходного напряжения |
Для улучшения формы напряжения |
||
Для регулирования величины выходного напряжения |
||
3 |
Схема какого устройства представлена на рисунке |
Трехфазный мостовой УВ
|
Трехфазный параллельный инвертор тока |
||
Трехфазный инвертор напряжения |
||
4 |
Чем ограничивается диапазон регулирования частоты выходного напряжения непосредственного преобразователя частоты? |
быстродействием (частотными свойствами) используемых силовых вентилей |
частотой питающего напряжения |
||
величиной тока(сопротивления) нагрузки |
||
5 |
Какую формулу необходимо использовать при расчете коэффициента мощности УВ, если
|
|
|
||
|
||
6 |
Амплитуда 5-ой гармоники тока, потребляемого из сети ОМУВ с НД равна |
|
|
||
|
||
7 |
Сколькими импульсами будет представлено АИН при использовании ШИР, если представлено 12 импульсами |
12 |
18 |
||
24 |
||
8 |
Какие из перечисленных гармоник не присутствуют в токе, потребляемом из сети ТМУВ |
17 |
21 |
||
23 |

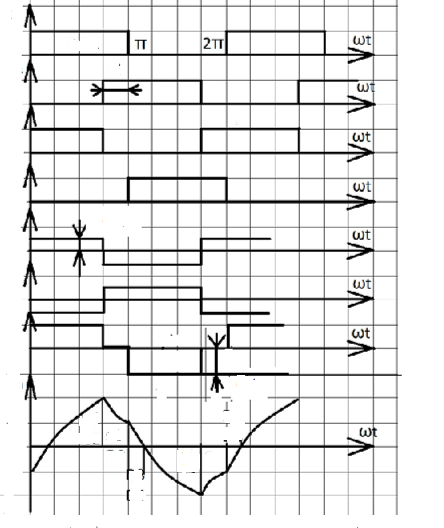

9. Нарисовать схему ОМАИН, временные диаграммы, характеризующие работу
которого представлены на рисунке. Обозначить оси абсцисс, показав какие переменные изображены на каждой из них. Отметить особенности работы схемы
10. Задача 1-4
Рассчитать значения угла коммутации для различных величин угла управления в трехфазной мостовой схеме выпрямления при LН =0,1Гн ; R =1 Ом; Uктр =7%; U2л= 360В; f=50; kТР =2;
Iн= 100а.;
11. Задача 2-4
Рассчитать параметры коммутирующей емкости схемы однофазного МП АИТ при , f = 1000 Гц, Рн = 2кВт, cos = 0,6,
