Вариант№1_2
.docxВариант№1
Фамилия_______________________ Группа______ Дата___________________
№ |
Вопрос |
Ответ или варианты ответа |
1 |
Какие элементы должны обязательно содержаться в схеме автономного инвертора напряжения |
диоды |
стабилитроны |
||
конденсаторы |
||
2 |
Чем ограничивается диапазон регулирования частоты выходного напряжения непосредственного преобразователя частоты? |
быстродействием (частотными свойствами) используемых силовых вентилей |
величиной тока(сопротивления) нагрузки |
||
значением cosφ нагрузки |
||
частотой питающего напряжения |
||
3 |
При каком значении входного напряжения в схеме диодного ключа диод VD закрыт: |
|
|
||
|
||
4 |
Схема какого устройства представлена на рисунке
|
Однофазный мостовой УВ
|
Однофазный параллельный инвертор тока |
||
Однофазный инвертор напряжения |
||
5 |
Амплитуда 7-ой гармоники тока, потребляемого из сети ОМУВ равна |
|
|
||
|
||
6 |
При каком угле правления необходимо проверять, требуется ли использование фильтра на выходе УВ |
|
|
||
|
||
7 |
Какую формулу необходимо использовать при расчете коэффициента мощности УВ, если
|
|
|
||
|
||
8 |
Сколькими импульсами будет представлено АИН при использовании ШИР, если представлено 12 импульсами |
12 |
8 |
||
6 |

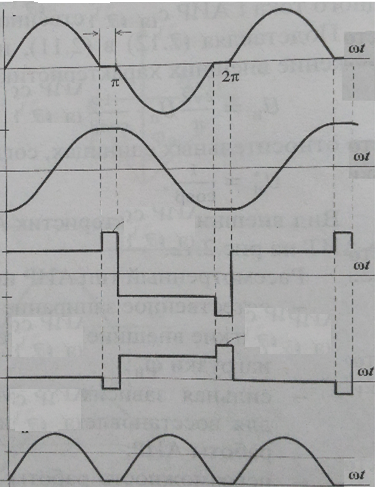

9. Назвать и нарисовать схему АИР временные диаграммы, характеризующие работу
которого представлены на рисунке.
Обозначить оси абсцисс, показав какие переменные изображены на каждой из них. Отметить особенности работы схемы
10. Задача 1-2
Может ли работать однофазный параллельный АИТ при f = 1000 Гц, cos = 0,8,
С=200 мкФ, tвос =100 мкс, Ud = 24В, Id =5А,
11. Задача №2-2.
Рассчитать длительность проводящего состояния вентиля в 3-х фазном мостовом УВ при: =340В, xa=0,2; Pd = 15кВт, Lн = .
