4. Спектральный анализ

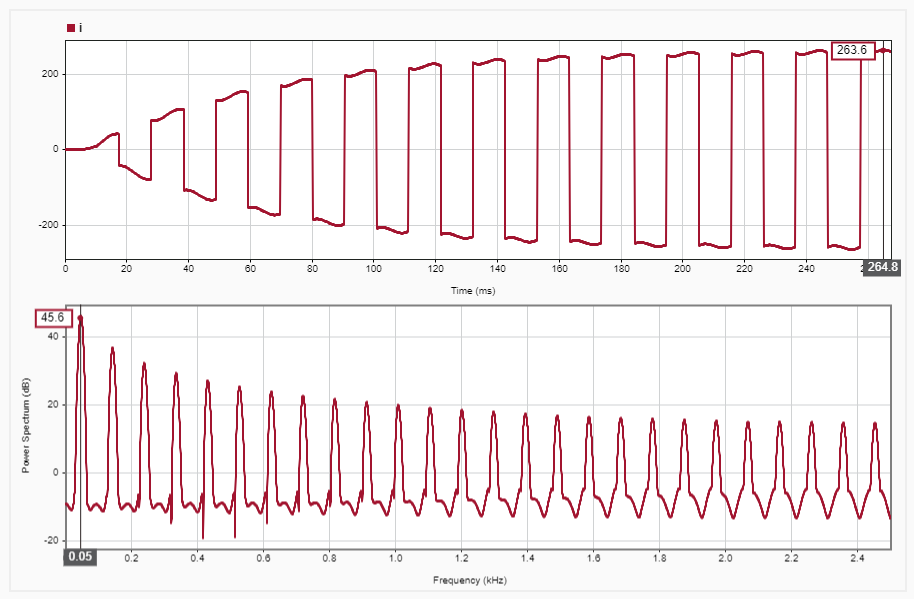

Проведем спектральный анализ полученной модели. На рисунке 23 представлена спектральная характеристика для нулевого угла управления α.
Рис.23 Спектр тока вторичной обмотки ОМУВ
С помощью спектра тока вторичной обмотки и связи между токами первичной и вторичной обмоток трансформатора рассчитаем значения гармоник тока первичной стороны.
Так как единицами измерения мгновенных значений гармоник тока вторичной обмотки являются дБ, то воспользуемся следующим соотношением:
=
Аналогично рассчитаем другие гармоники и сравним с теоретическими значениями:
Таблица 4
Номер гармоники |
1 |
3 |
5 |
7 |
9 |
11 |
13 |
15 |
17 |
19 |
L |
45.6 |
36.2 |
32.1 |
29.3 |
27.1 |
24.9 |
23.6 |
22.6 |
21.7 |
20.7 |
Практические значения |
69.5 |
23.5 |
14.7 |
10.64 |
8.26 |
6.41 |
5.52 |
4.92 |
4.43 |
3.95 |
Теоретические значения |
65.72 |
21.91 |
13.4 |
9.39 |
7.3 |
5.97 |
5.06 |
4.38 |
3.87 |
3.46 |
Из таблицы 4 видно, что теоретические значения амплитуд гармоник, рассчитанные ранее, близки к практическим, полученным с помощью моделирования спроектированной схемы.
Заключение
В результате выполнения курсовой работы был произведен расчет однофазного статического преобразователя и рассмотрены два режима его работы в качестве управляемого выпрямителя и ведомого инвертора.
Для управляемого выпрямителя были построены временные диаграммы для разных углов управления и временные диаграммы с учетом коммутации, регулировочная и внешняя характеристика, были выбраны управляющие элементы.
Для ведомого инвертора были построены регулировочная, входная и ограничительная характеристики, временные диаграммы с учётом коммутации, проведён спектральный анализ первичного тока.
В результате работы была спроектирована модель, позволяющая проводить исследования как в режиме ОМУВ, так и в режиме ОМВИ. Полученные в результате моделирования значения токов и напряжений, а также временные диаграммы и гармоники первичного тока соответствует полученным в теоретической части.
Список использованных источников
1. В.А. Павлова, В.М. Строгецкий «Расчет статического преобразователя».
2. В.А. Павлова «Силовая электроника. Ведомые сетью преобразователи».
3. Воскобович В.Ю., Королева Т.Н., Павлова В.А. Электроэнергетические установки и силовая электроника транспортных средств. – СПб.: Элмор, 2001. –384с.
4. Попков О.З. Основы преобразовательной техники: Учеб. пособие для вузов - М. Издательский дом МЭИ, 2010.- 200 с.
