Laboratornaya_rabota_11_1B01

МИНИСТЕРСТВО НАУКИ И ВЫСШЕГО ОБРАЗОВАНИЯ РОССИЙСКОЙ ФЕДЕРАЦИИ

Федеральное государственное автономное образовательное учреждение высшего образования

«НАЦИОНАЛЬНЫЙ ИССЛЕДОВАТЕЛЬСКИЙ

ТОМСКИЙ ПОЛИТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ»

Инженерная школа неразрушающего контроля

Направление 12.03.01 Приборостроение

Отделение контроля и диагностики

ЛАБОРАТОРНАЯ РАБОТА № 11

по курсу «Математические основы обработки сигналов»

«Расчет ЦРФ по АФ-прототипу»

Выполнил:

студент гр.1Б01

Полковникова Е.Е.

Принял:

доцент ОКД

Мойзес Б.Б.

Томск – 2021

Цель: развитие навыков расчета цифровых рекурсивных фильтров по аналоговому прототипу.

Задачи: построить частотные характеристики заданных фильтров.

Ход работы:

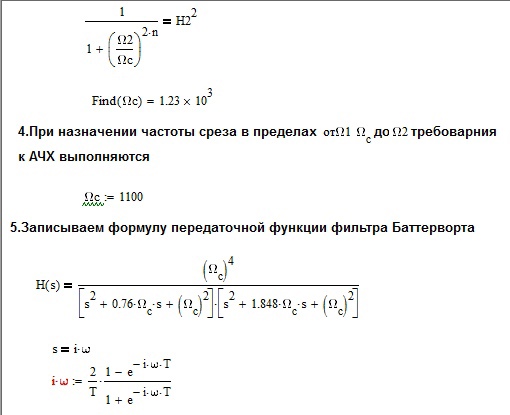

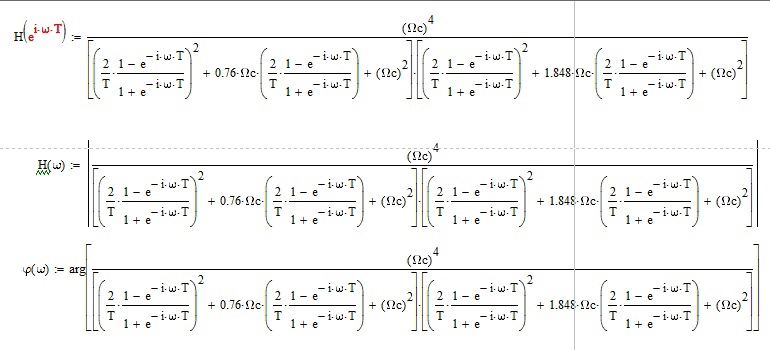

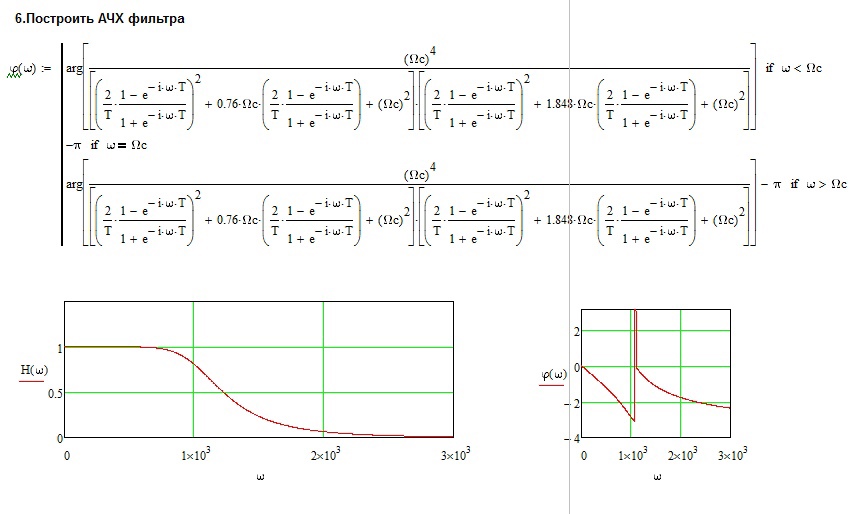

Скриншоты с результатами работы

Вывод:

Получены навыки расчета цифровых рекурсивных фильтров по аналоговому прототипу.

Контрольные вопросы:

Билинейное преобразование - конформное отображение, используемое для преобразования передаточной функции линейной стационарной системы (например, корректирующего звена системы управления, электронного фильтра и т. п.) непрерывной формы в передаточную функцию линейной системы в дискретной форме.
