ФЕДЕРАЛЬНОЕ АГЕНТСТВО ЖЕЛЕЗНОДОРОЖНОГО ТРАНСПОРТА
Федеральное государственное бюджетное образовательное учреждение высшего образования
«Петербургский государственный университет путей сообщения
Императора Александра I»
(ФГБОУ ВО ПГУПС)
Факультет «Автоматизация и интеллектуальные технологии»
Кафедра «Электрическая связь»
ЛАБОРАТОРНАЯ РАБОТА № 88
по дисциплине
«Электропитание и электроснабжение нетяговых потребителей»
«ИСПЫТАНИЕ ЭЛЕКТРОПИТАЮЩЕЙ УСТАНОВКИ ПОСТОЯННОГО ТОКА»
Выполнили:
Обучающийся группы АР-909 |
________________ Дата, подпись |
Зеленская А.И. И.О. Фамилия |
|
|
|
Проверил: |
_______________ Дата, подпись |
доц. Е.В.Казакевич Должность, И.О. Фамилия |
|
|
|
Санкт-Петербург
2021
Цель работы – изучить электропитающую установку (ЭПУ) постоянного тока типа SVS-G48/75-8GRS (далее SVS) и провести ее испытание на соответствие техническим требованиям.
Общие положения
Для бесперебойного питания стационарной аппаратуры связи требуется электрическая энергия постоянного тока на номинальные напряжения 24, 48 и 60В. Эта энергия обеспечивается электропитающими установками (ЭПУ), выпускаемыми различными отечественными и иностранными фирмами.
В работе представлена ЭПУ средней мощности типа SVS-G48/75-8GRS на номинальное напряжения 48В и номинальный ток 75А. Она разработана на основе модульной архитектуры, позволяющей наращивать мощность и развивать эксплуатационные возможности установки. Оборудование размещено в двух шкафах. В верхнем – основные элементы установки в нижнем – аккумуляторные батареи.
Рис. 1 Структурная схема ЭПУ
Таблица 1
Параметры ЭПУ
Выполнение работы
Таблица 2
Измерение параметров оборудования ЭПУ
(Измеряемые величины в подразделе Measured Value)
U l, (В) |
I l, (А) |
Ub1, (В) |
Ub2, (В) |
Ib, (A) |
UbAsym., (В) |
Pmax., (кВт) |
Btemp, (C) |
54,5 |
0 |
35,1 |
### |
-0 |
### |
0 |
27 |
54,4 |
0 |
54,3 |
### |
-0,06 |
### |
0 |
27 |
Таблица 3
Проверка элементов режима тестирования аккумуляторов
(Напряжение на батарее в период ручного тестирования)
Полноценно провести тестирование не удалось.
Напряжение конца тестирования Uт = 54,2 В
Длительность тестирования tт = 10 с
Напряжение
окончания батарейного теста (47 В)
Возврат в режим непрерывного
подзаряда
t,
с
Рис. 2 График зависимости изменения напряжения
на батарее при тестировании
Таблица 4
Испытание устройств температурно-зависимого режима
ti, C |
29 |
31 |
32 |
Uti,B |
53,2 |
53,0 |
52,8 |
ɑi мВ/эл |
- |
2 |
4 |
Средняя величина температурного коэффициента установки = 3
Полученная величина соответствует к рекомендуемому температурному коэффициенту для используемых АБ.
U,
В
t,
С

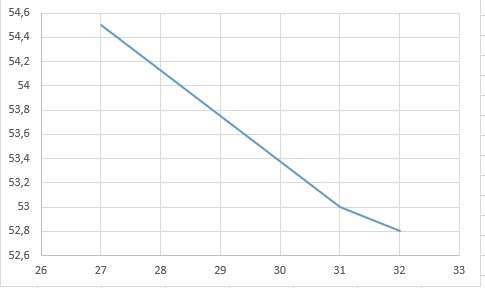

Рис. 3 График зависимости напряжения нагрузки от температуры
Вывод
В данной работе было проведено исследование ЭПУ постоянного тока на соответствие техническим требованиям.
В режиме непрерывного подзаряда напряжение подзаряда составило - 54,4 В. Измерены параметры в подразделе Measured Value, представленные в табл. 2, позволяющие получить контролируемые величины для режима непрерывного подзаряда. Знак «###» означает, что параметр не автоматизирован при данном испытании или устройство отсутствует (в данном случае не было батареи 2 и ее параметров).
Далее проводилась проверка элементов режима тестирования АБ (полноценно провести не удалось). Напряжение окончания батарейного теста – 54,2 В и длительность теста – 10 с (табл. 3). Построен график зависимости изменения напряжения на батарее от времени (рис. 2), видно, что при увеличении времени напряжение уменьшается. Измеренные данные не соответствуют техническим данным.
При испытании устройств температурно-зависимого режима напряжение на выходе выпрямительных модулей уменьшается с увеличением температуры (график зависимости на рис. 3). Температурный коэффициент соответствует техническим данным.
