ЛАБОРАТОРНАЯ РАБОТА № 84

по дисциплине

«Электропитание и электроснабжение нетяговых потребителей»

«ИСТОЧНИК БЕСПЕРЕБОЙНОГО ПИТАНИЯ ТИП 5115»

Выполнили:

Обучающийся группы АР-909	________________ Дата, подпись	Зеленская А.И. И.О. Фамилия
Проверил:	_______________ Дата, подпись	доц. Е.В.Казакевич Должность, И.О. Фамилия

Санкт-Петербург

2021

Цель работы – изучить источник бесперебойного питания (ИБП) тип 5115 и произвести испытание его на соответствие техническим данным.

1. Общие положения

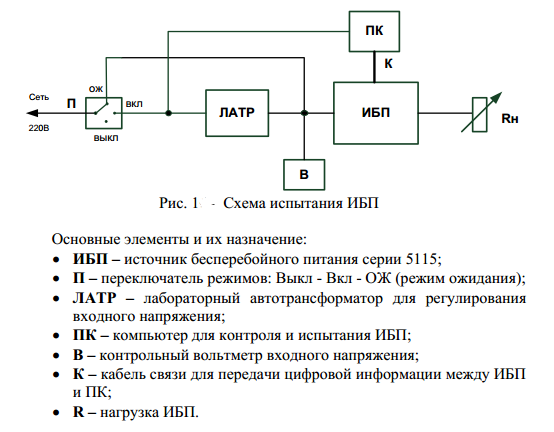

Таблица 1

Технические данные ИБП 5115

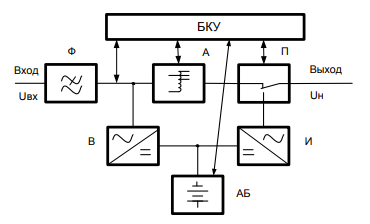

Рис. 2 Структурная схема ИБП

2. Выполнение работы

Таблица 2

Проверка DIP переключателей

Тип	Положение	Вид
DIP – 1	Вкл ↑
DIP – 2	Выкл ↓

Таблица 3

Расчет параметров входных и выходных напряжений

Uвх ном, В	Uвх min, B	Uвх max, B	Uвых min, В	Uвых max, В
220	176	264	198	233,2

Таблица 4

Исследование технологии регулирования напряжения ИБП

Uвх, В	Uном		UОТКЛ min		UОТКЛ max
	220	196	176	230	177
Цвет элементов схемы	Зел.	Зел.	Зел.	Желт.	Зел.

Таблица 5

Проверка ИБП на соответствие техническим требованиям (нормам)

Uвх, В	220	210	200	198	190	180	176	170
Цвет	Зел.	Зел.	Желт.	Желт.	Желт.	Желт.	Желт.	Кр.
Uвых, В	220	212	201	198	217	206	200	222
Цвет	Зел.	Зел.	Зел.	Зел.	Зел.	Зел.	Зел.	Зел.

Таблица 6

Проверка ИБП на соответствие техническим требованиям (нормам)

Uвх, В	220	233	240	250	260	264	270
Цвет	Зел.	Желт.	Желт.	Желт.	Зел.	Зел.	Кр.
Uвых, В	220	206	212	222	225	225	220
Цвет	Зел.	Зел.	Зел.	Зел.	Зел.	Зел.	Зел.

По результатам испытаний (табл. 5 и 6) построен график U_вых = f(U_вх), представленный на рис. 3.

Таблица 7

Режим «Представление данных» (значения характеристик)

Rн, %	Uвх, В	fс, Гц	Uвых, В	tраб.бат, мин
1	219	50	219	150

При установке периода сбора данных Sample Rate – 1 минуту, а периода регистрации данных Keep logs for – 30 дней. Для хранения данных в установленный период необходим объем памяти, равный 3319К.

Работа с журналами событий

1. View/ Clear Power Event Log – фиксирует события состояния ИБП, все сбои, включая потерю и восстановление питания переменным током.

09:59:17 PITANIE-2 shutdown has been cancelled (отключение ПИТАНИЕ-2 отменено)

10:15:14 Utility power failure (Сбой в электросети)

10:15:14 PITANIE-2 is on battery … shutdown in 5 mins (ПИТАНИЕ-2 на батарее … отключение через 5 минут)

10:15:47 Utility power failure resolved (Сбой в электросети устранен)

10:15:47 PITANIE-2 shutdown has been cancelled (отключение ПИТАНИЕ-2 отменено)

2. View/ Clear Battery Management Log – отражает сообщения о процессах заряда, разряда и покоя батареи.

09:54:14 ABM STATUS Floating (АБ статус: покой АБ)

09:57:35 ABM STATUS Discharging (АБ статус: разряд)

09:59:17 ABM STATUS Floating (АБ статус: покой АБ)

10:15:14 ABM STATUS Discharging (АБ статус: разряд)

10:15:47 ABM STATUS Floating (АБ статус: покой АБ)

3. View/ Clear Periodic Log – журнал временных событий (рис. 4) регистрирует изменения пяти основных характеристик в режиме реального времени и позволяет измерить их параметры:

1. Входное напряжение.

2. Выходное напряжение.

3. Напряжение на батарее.

4. Частота входного напряжения.

5. Нагрузка на выходе

Рис. 4 Протокол Periodic Log

Таблица 8

Проверка работы звуковой сигнализации

2. Вывод

В ходе данной лабораторной работы был исследован источник бесперебойного питания (ИБП) тип 5115 (линейно-интерактивный тип) и произведено испытание его на соответствие техническим данным. Работа данного прибора заключается в том, что при отключении питания от сети он обеспечивает питание нагрузки при помощи включения аккумуляторная батарея, которая входит в состав ИБП.

ИБП 5115 может регулировать входное напряжение в пределах 20% от номинального (220 В), следовательно, в ИБП повышает стабильность сети. По графику, представленному на рис. 3, можно сказать, что когда входное напряжение достигает 176 В, подключается повышающая обмотка трансформатора (Boost), которая повышает выходное напряжение до установленного интервала; когда входное напряжение достигает 198 В, трансформатор отключается и ИБП продолжает работу от сети без повышения напряжения, когда входное напряжение достигает 233 В, подключается понижающая обмотка трансформатора (Buck), когда входное напряжение достигает 260 В – ИБП переходит на питание от аккумуляторной батареи (АБ).

После проведенных испытаний можно сделать вывод о том, что ИБП 5115 работает в соответствии с техническими требованиями.
