Лабораторная работа №4
«Исследования импульсных источников питания»
Выполнил студент
группы БСТ1851
Кондратьев Иван Васильевич
№ студ. билета 1БИБ18070
Фронтальный вид стенда
Принципиальные схемы
|
Схема релейного стабилизатора |
|

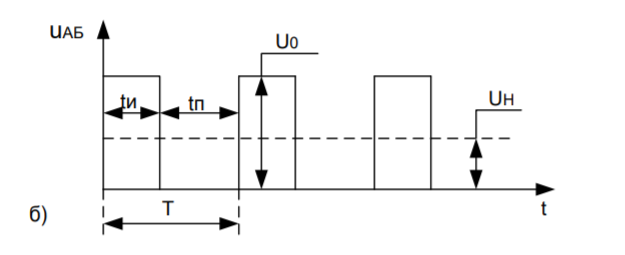

Временная диаграмма напряжения на входе фильтра |
|
Схема электрическая принципиальная исследуемого стабилизатора |
Таблица экспериментальных и расчетных данных
Таблица 1
U0 = 27 В - const |
|||||||
Экспериментальные данные |
Результаты расчета |
||||||
Iн, А |
Uн, В |
I0, А |
ΔUH~, В |
Pн, Вт |
P0, Вт |
η |
|
0,1 |
11,991 |
0,07 |
0,137 |
1,1991 |
1,89 |
0,634 |
|
0,2 |
11,996 |
0,11 |
0,134 |
2,3992 |
2,92 |
0,822 |
|
0,3 |
11,945 |
0,16 |
0,132 |
3,5835 |
4,32 |
0,83 |
|
0,4 |
11,922 |
0,21 |
0,13 |
4,7688 |
5,67 |
0,842 |
|
0,5 |
11,877 |
0,34 |
0,127 |
5,9385 |
9,18 |
0,647 |
|
=
= 0,285
Таблица 2
Iн = 0,2 А - const |
|||||||
Экспериментальные данные |
Результаты расчета |
||||||
U0, В |
Uн, В |
I0, А |
ΔUH~, В |
Pн, Вт |
P0, Вт |
η |
|
18 |
11,9 |
0,18 |
0,122 |
2,38 |
3,24 |
0,735 |
|
20 |
11,93 |
0,17 |
0,126 |
2,386 |
3,4 |
0,702 |
|
23 |
11,94 |
0,16 |
0,133 |
2,388 |
3,68 |
0,649 |
|
27 |
11,95 |
0,13 |
0,137 |
2,39 |
3,51 |
0,681 |
|
30 |
11,96 |
0,1 |
0,141 |
2,392 |
3 |
0,797 |
|
Г
рафики
и диаграммы
Вывод: В ходе данной работы, были изучены принципы действия и особенности импульсных источников питания, а так же принципы действия релейных стабилизаторов.
