ИЭ (13.03.02) / Лекции / 7. Синхронные машины
.pdfРассмотрим малое возмущение в виде небольшого увеличения тока возбуждения
Это приведет к небольшому увеличению ЭДС |
и максимума угловой характеристики |
|
и вызовет малое увеличение тормозного момента. Вращающий момент прежний. |
||
Тормозной увеличился до значений |
, возникнет отрицательный динамический |
|
момент, скорость ротора замедляется, угол |
|
уменьшается |
Малый рост а) и уменьшение б) амплитуды тормозного момента СГ
Длительная работа на нисходящей ветви в диапазоне углов |
возможна, так |
как малые возмущения существуют всегда.
Статически устойчивой областью работы в режиме генератора является область углов
нагрузки
Синхронная машина - двигатель

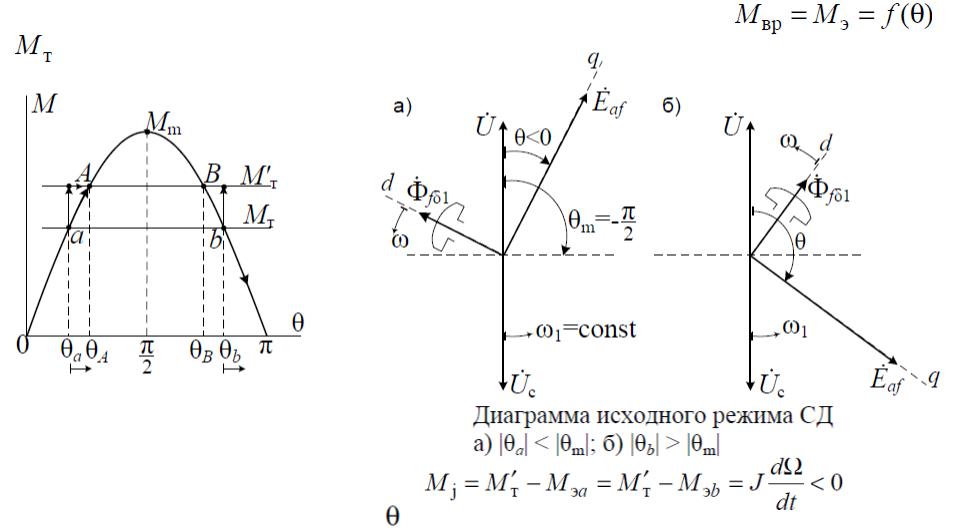

Угловая характеристика вращающего электромагнитного момента СД -тормозная характеристика Исходные точки равновесия a и b
Малый наброс момента СД
Увеличение тормозного момента вызовет
Скорость ротора замедляется и угол возрастает по модулю ситуация «А»:рост угла приводит к увеличению вращающего момента и новому равновесию
ситуация «В»: рост угла приводит к уменьшеню вращающего момента, увеличивается отрицательный динамический момент, еще больше растет уголСМ перейдет через зону генераторного режима
Работа синхронной машины статически устойчивая в диапазоне углов нагрузки
В диапазоне углов работа синхронной машины статически не устойчивая
— малые возмущения приводят к значительным изменениям в режиме работы.
Статическая перегружаемость СМ
Если увеличивать механическую мощность, подводимую к СГ, оставляя неизменным ток возбуждения, то одновременно с ростом отдаваемой электрической мощности, будет расти угол . Если его величина превысит критическое значение, то СГ выходит из синхронизма и начинает вращаться со скоростью, превышающей синхронную скорость поля статора, определяемую неизменной частотой сети бесконечной мощности. Возникает асинхронный
режим синхронного генератора.
Если механическая нагрузка на валу СД превысит его максимальную мощность в синхронном режиме, то двигатель выходит из синхронизма и начинает вращаться со скоростью ниже синхронной. Возникает асинхронный режим синхронного двигателя.
В асинхонном режиме угол непрерывно меняется и машина попеременно переходит из режима генератора в режим двигателя ( это сопровождается большими токами , электромагнитными силами и пульсирующими моментами)
Номинальный момент нагрузки СМ должен быть меньше их максимального момента, чтобы при кратковременных перегрузках машина не вышла из синхронизма. Отношение максимальной мощности к номинальной мощности, равное отношению максимального момента к номинальному моменту, называется статической
перегружаемостью СМ:
Статическая перегружаемость синхронных машин должна быть не менее 1.6 — 1.7, а номинальный угол должен находится в пределах в пределах (35 — 45)°
Максимальная мощность и момент обратно пропорциональны синхронному индуктивному сопротивлению , или прямо пропорциональны отношению короткого замыкания ОКЗ Для уменьшения в СМ увеличивают воздушный зазор.
Кратковременная форсировка тока возбуждения даёт возможность синхронному генератору сохранить перегрузочную способность при увеличении отдаваемой мощности.
Работа синхронной машины при постоянном моменте и регулируемом токе возбуждения
Рассмотрим зависимость величины тока I от тока возбуждения при M = const
Сеть бесконечно мощная по сравнению с синхронной машиной, т.е. изменение тока СМ не влияет на величину напряжения сети.
Тогда, при постоянном моменте, мощность СМ и активная составляющая тока якоря также постоянны:

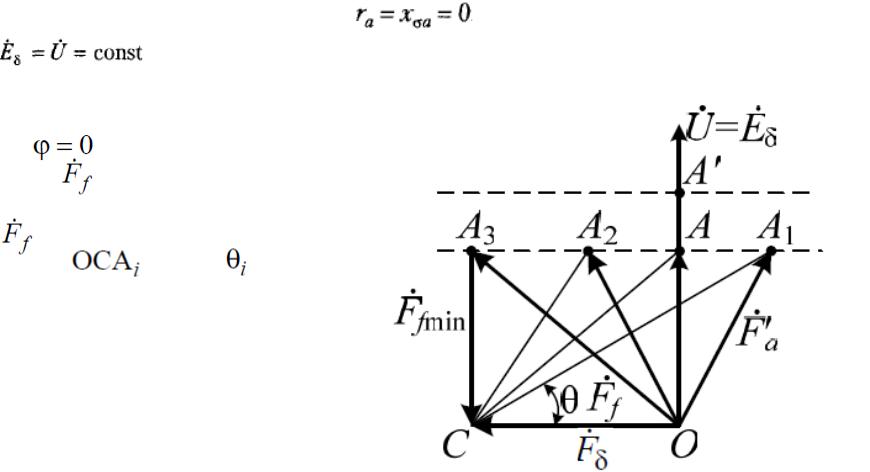

Рассмотрим неявнполюсный СГ полагая
Тогда |
, а значит результирующий поток |
и результирующая МДС постоянны (отрезок ОС)
Отрезок ОА- активный ток якоря При угле вектор МДС возбуждения соответствует вектору АС
Вектор |
направлен по продольной |
|
оси, т.е. углы |
равны |
Минимум тока возбуждения соответствует

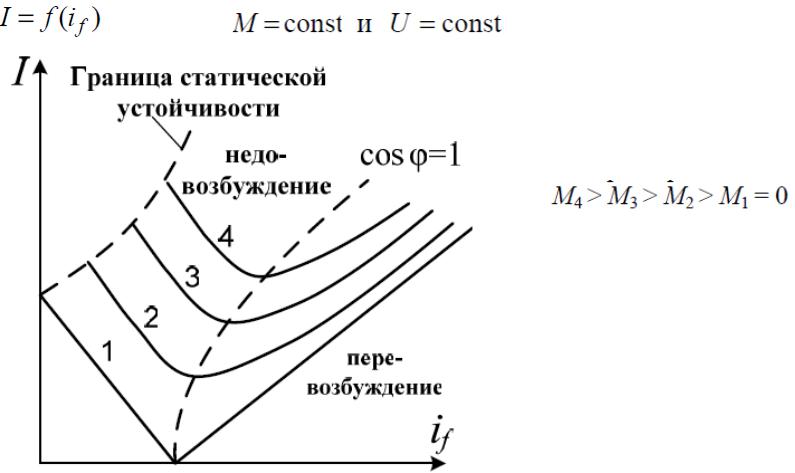

U-образные характеристики
Пунктирная линия –регулировочная характеристика при Выход за границу статической устойчивости — уменьшение тока возбуждения — приводит к выходу СГ из синхронизма
