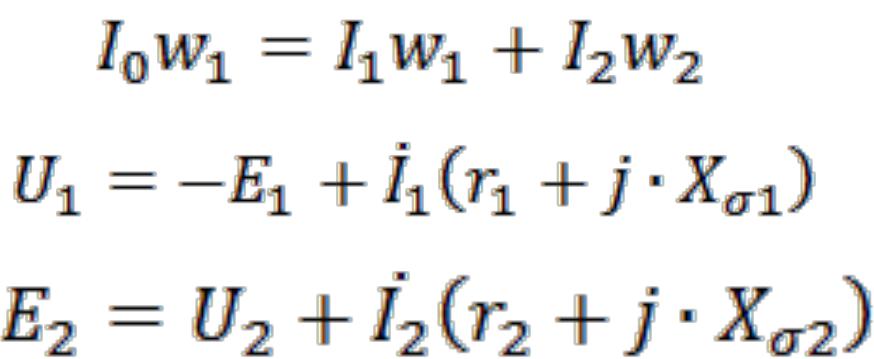

Уравнения напряжений и намагничивающих
сил трансформатора:

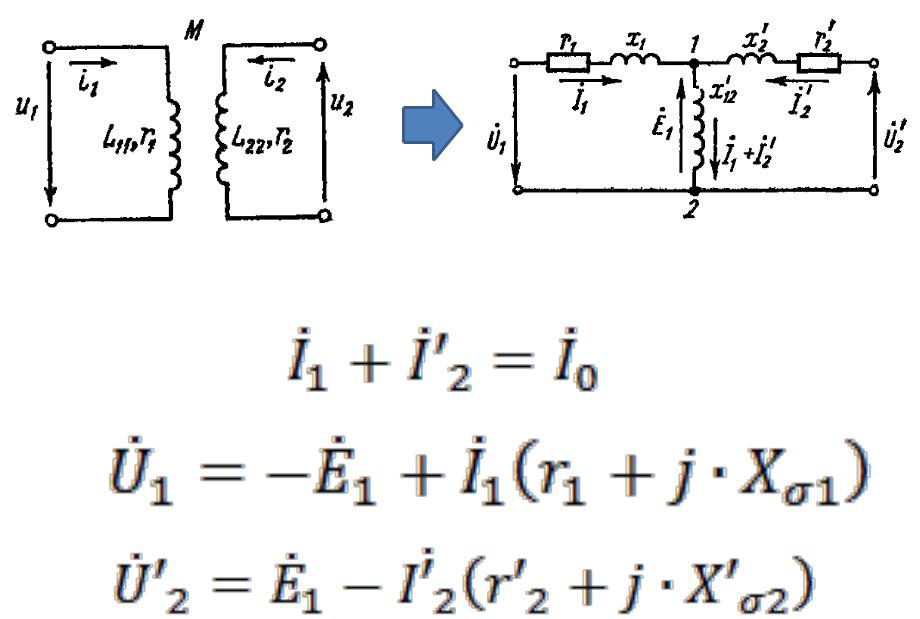

Приведение вторичной обмотки к первичной

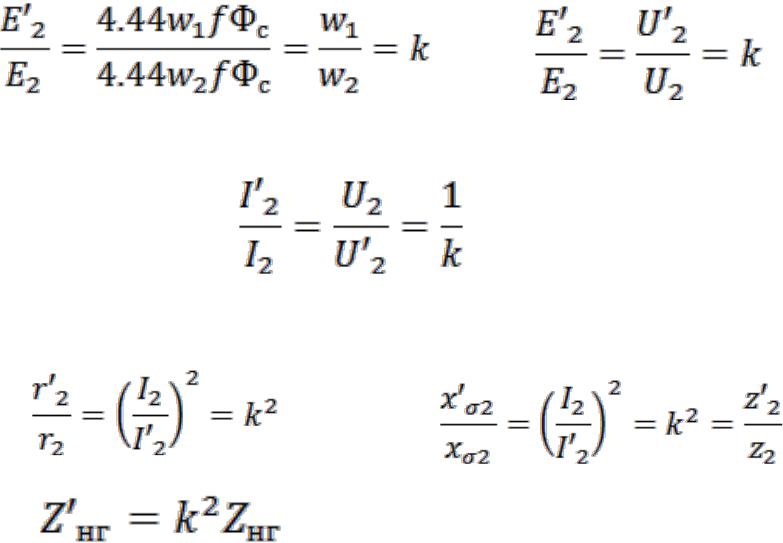

Приведение ЭДС и напряжений вторичной обмотки к первичной
Приведение токов вторичной обмотки к первичной
Приведение сопротивлений вторичной обмотки
Приведение сопротивлений нагрузки
Приведенный трансформатор
или
Схема однофазного двухобмоточного |
Схема замещения без учета магнитных |
|
потерь |
||
трансформатора |
||
|

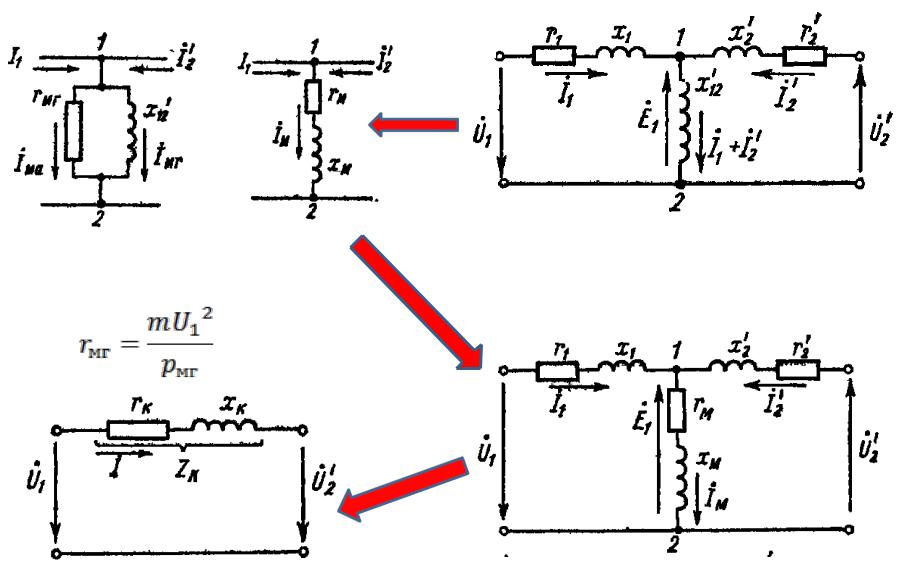

Учет потерь в стали в схеме замещения
К учету магнитных потерь в |
замещения без учета магнитных |
|
потерь |
||
схеме замещения |
||
|
Упрощенная схема замещения |
Схема замещения с учетом |
|
|
|
магнитных потерь |
Опыт холостого хода трансформатора

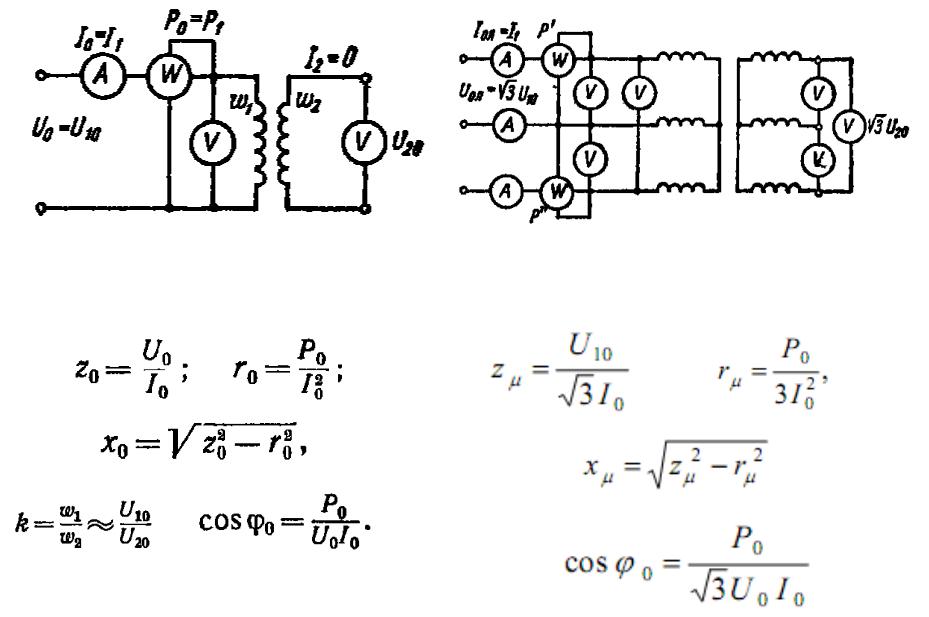

Схема испытаний для |
Схема испытаний для |
однофазного трансформатора |
трехфазного трансформатора |

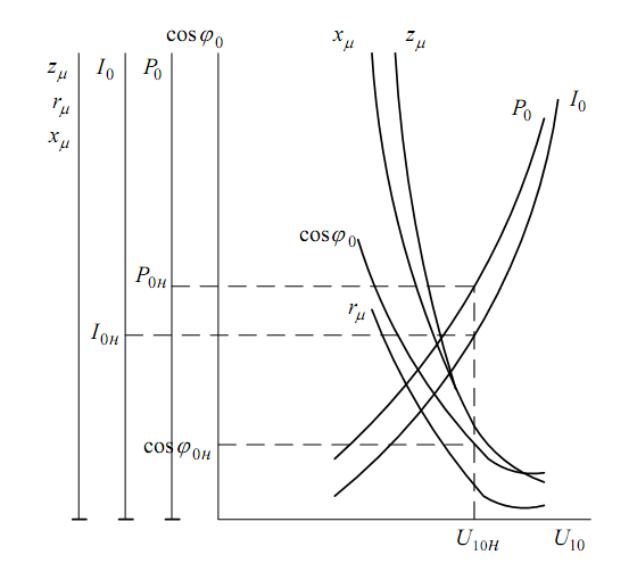

Внешний вид характеристик холостого хода

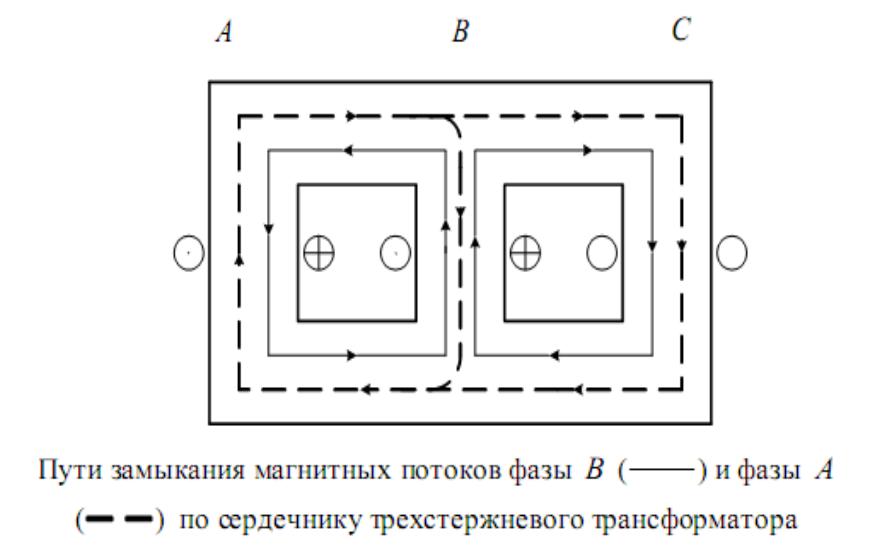

В трехстержневом трансформаторе в режиме холостого хода действующее значение токов крайних фаз больше чем ток средней фазы
Опыт короткого замыкания трансформатора

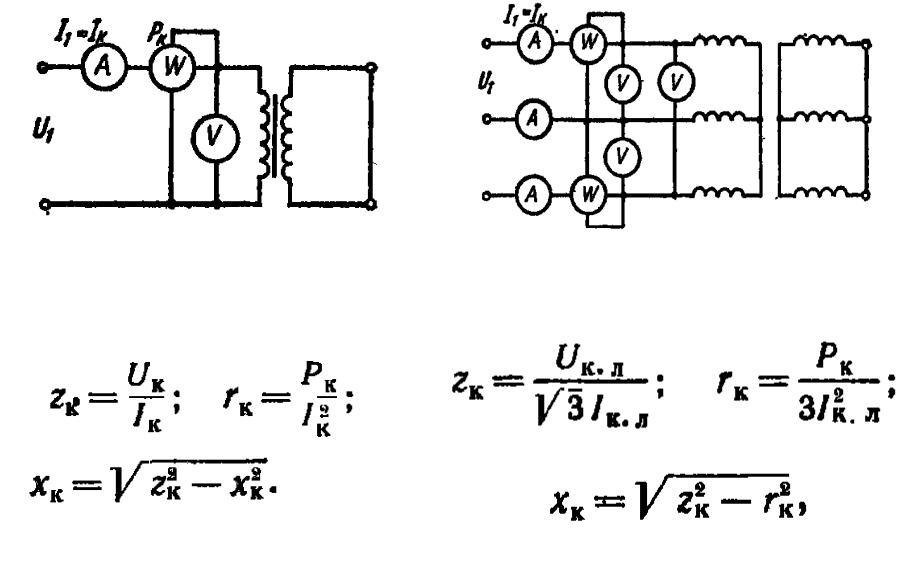

Схема испытаний для |
Схема испытаний для |
однофазного трансформатора |
трехфазного трансформатора |

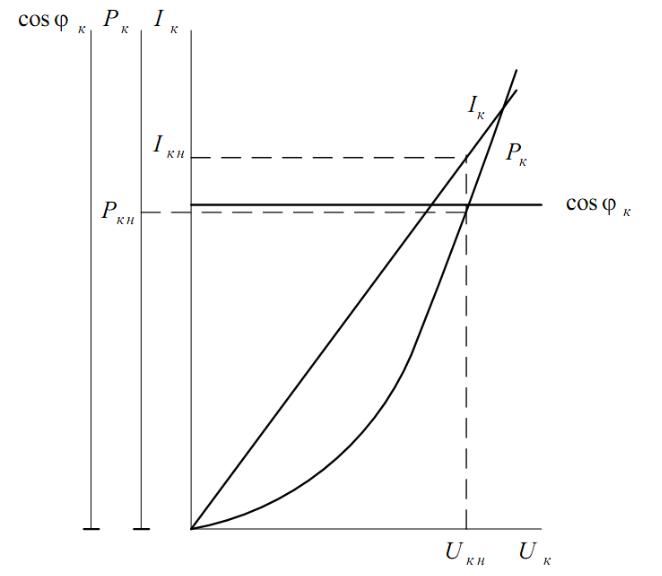

Внешний вид характеристик короткого замыкания

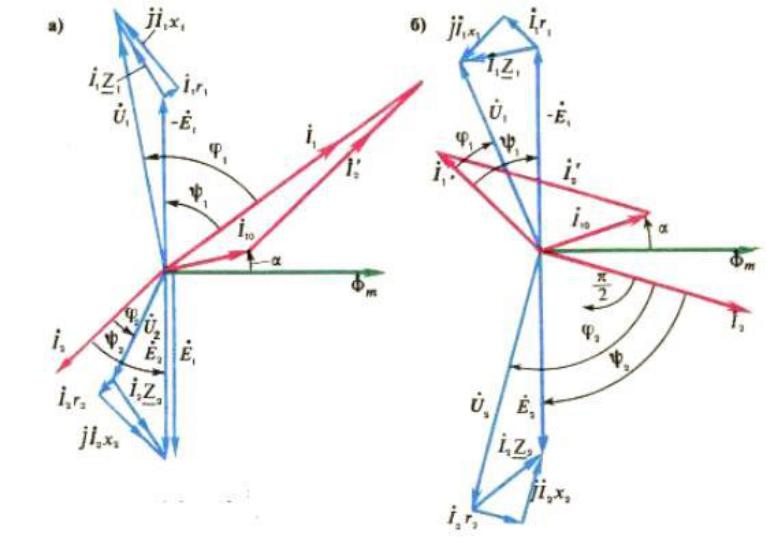

Векторная диаграмма трансформатора
При R-L нагрузке |
При R-С нагрузке |
