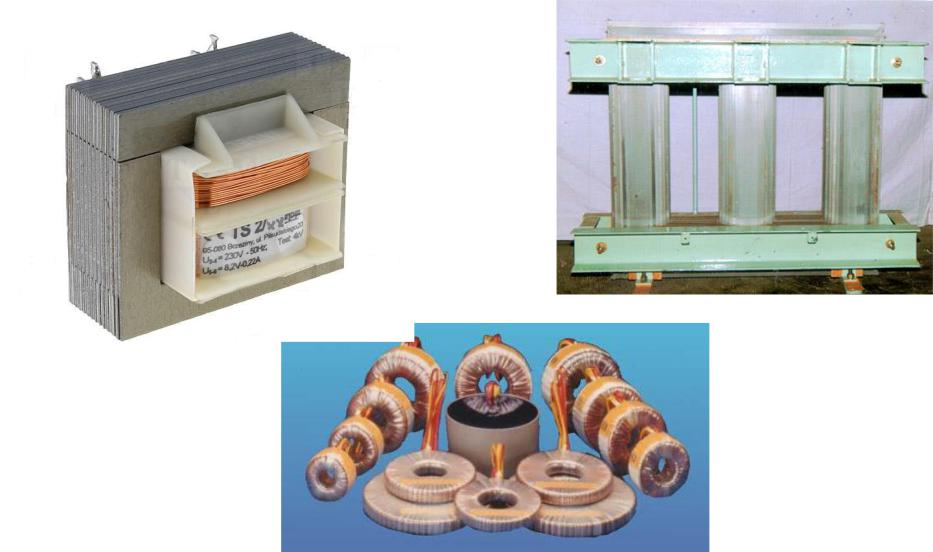

Классификация трансформаторов ПО ТИПУ СЕРДЕЧНИКА
броневые
стержневые
тороидальные

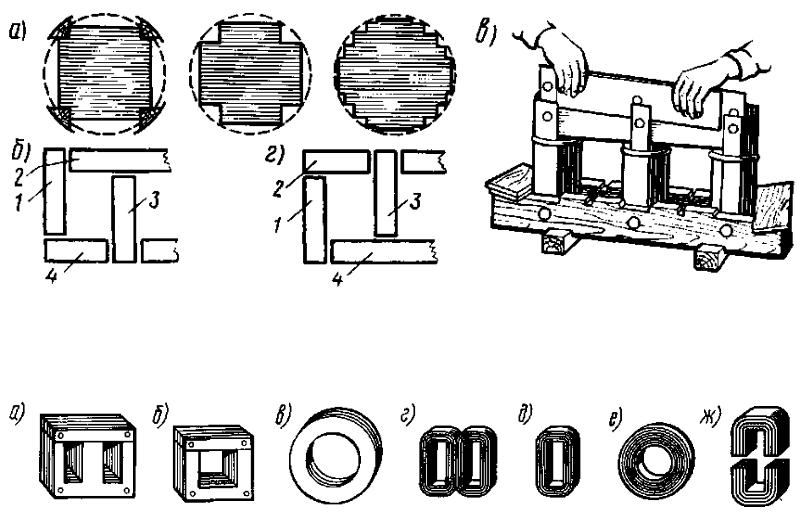

Сердечники трансформаторов
Поперечное сечение магнитопровода |
Сборка сердечника |
1-3 листы сердечника, 2-3 листы ярма |
|
Сердечники маломощных трансформаторов

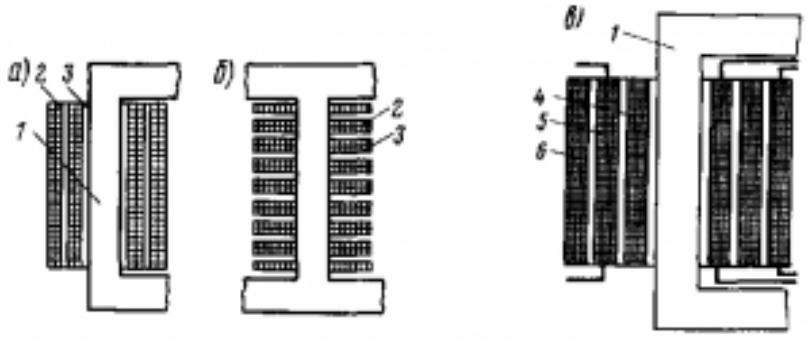

Типы обмоток трансформаторов
концентрические |
дисковые |
Концентрические |
|
||
|
|
трехслойные |
Конструкция трансформатора

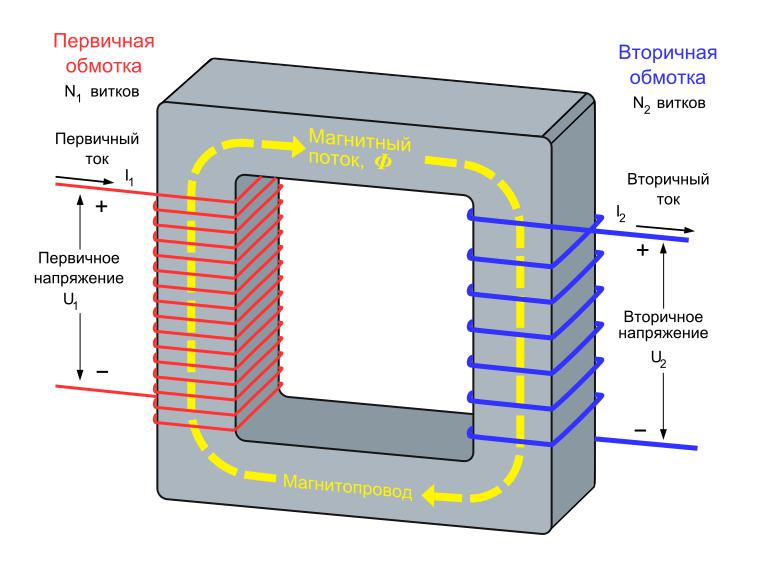

Принцип действия трансформатора
Электрические соотношения в идеальном трансформаторе
Коэффициент трансформации

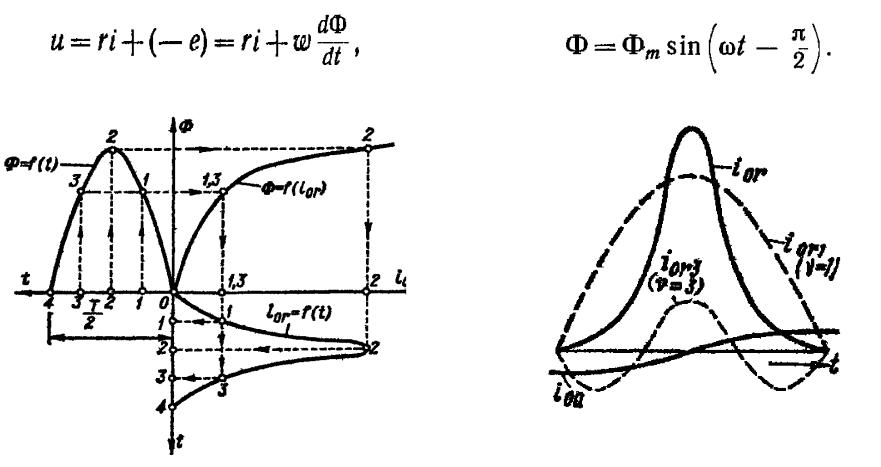

Работа однофазного трансформатора в режиме холостого хода
Гармонический состав кривой К определению реактивной составляющей тока намагничивания
тока намагничивания
Работа трехфазного трансформатора в режиме холостого хода

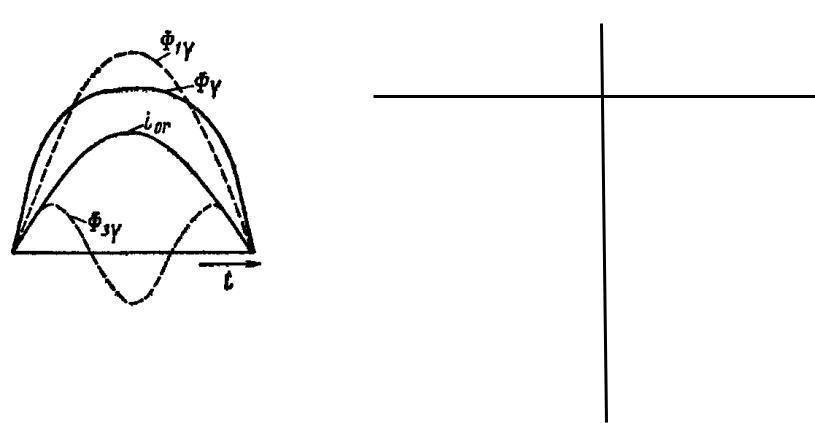

Гармонический состав кривой магнитного потока
Соединение Д/У
Магнитный поток третьей гармоники КОМПЕНСИРОВАН
Форма кривой ЭДС и напряжений, результирующего потока СИНУСОИДАЛЬНАЯ
Соединение У/У
Магнитный поток третьей гармоники НЕ КОМПЕНСИРОВАН
Кривые ЭДС, напряжений, потоков НЕСИНУСОИДАЛЬНЫ содержат третью гармонику
Влияние третьей гармоники потока
Если Ф3m = 10%Ф1m то Е3m = 30%Е1m

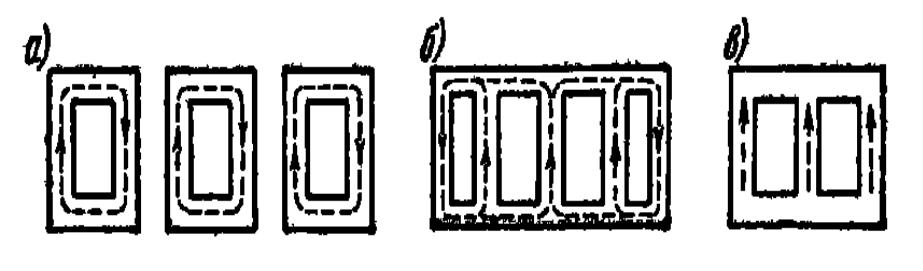

Распределение магнитных потоков фаз третьей гармоники при различных конструкциях сердечника
ПО ЭТОЙ ПРИЧИНЕ МОЩНЫЕ ВЫСОКОВОЛЬТНЫЕ ТРАНСФОРМАТОРЫ СО СХЕМОЙ У/У ПРИМЕНЯЮТСЯ КРАЙНЕ РЕДКО

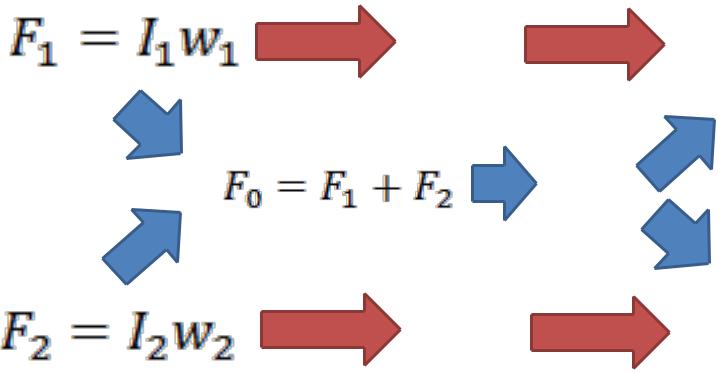

Схема работы трансформатора под нагрузкой
Фσ1 |
Еσ1 |
|
Е1 |
|
ФS |
|
Е2 |
Фσ2 |
Еσ2 |
