15. Механические характеристики двигателя последовательного возбуждения.
Механические характеристики представляют зависимости частоты вращения двигателя от момента n = f(M) при Uc = Un = const, и Rд= const. Характеристику без добавочного сопротивления называют естественной, с добавочным сопротивлением — искусственной.
В не
насыщенной области
,
момент двигателя пропорционален квадрату
тока или квадрату потока, и тогда для
механической характеристики справедливы
формулы:
Механические
характеристики представлены на рисунке
ниже.
При Rд=0 – это естественная характеристика.
По мере роста нагрузки они отклоняются от зависимости формулы, представленной выше, становясь всё более прямолинейными. Эти характеристики искусственные и всегда устойчивы. Как только n будет меньше нуля, то это будет режим противовключения, т.е. режим тормоза.
Уменьшение мощности двигателя ΔР при постоянном моменте происходит за счёт изменения скорости и определяется потерями в добавочном сопротивлении:
КПД двигателя уменьшается с переходом на более низкую искусственную характеристику
При ХХ М
стремится к 0, а т.к. n ~ 1/
,
то n стремится к бесконечности.
Можно сделать вывод, что ДПсВ не работает
при ХХ, он уходит в разнос.
ДПрВ |
ДПсВ |
M~Ia |
M~Ia2 |
n≈const |
n ~ 1/ |
P2=2πnM~M |
P2=2πnM~ (т.к. n ~ 1/ ) |
16. Регулирование скорости двигателя параллельного возбуждения изменением потока, введением сопротивления в цепь якоря, изменением напряжения цепи.
Двигатели постоянного тока имеют хорошие регулировочные свойства. Их скорость вращения можно изменять по-разному: вводя добавочное (регулировочное) сопротивление в цепь обмотки якоря, изменяя напряжение якорной цепи или регулируя ток возбуждения. Каждый из этих способов имеет свои преимущества и недостатки. Рассматривая переходные режимы при регулировании скорости, принимаем следующие допущения.
1. Пренебрегаем размагничивающим действием реакции якоря.
2. Тормозной статический момент считается постоянным.
3. Скорость вращения, связанная с вращающимися маховыми массами, считаем постоянной в течение времени электромагнитного переходного процесса.

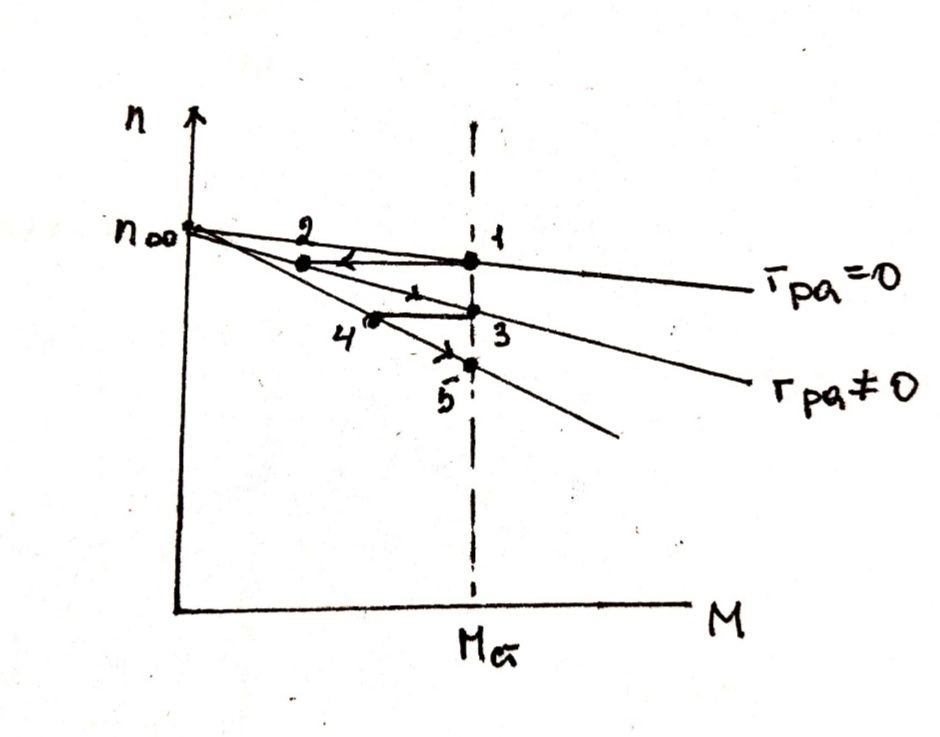

Регулирование скорости двигателя параллельного возбуждения реостатом в цепи якоря
(это
rpa на
скане)

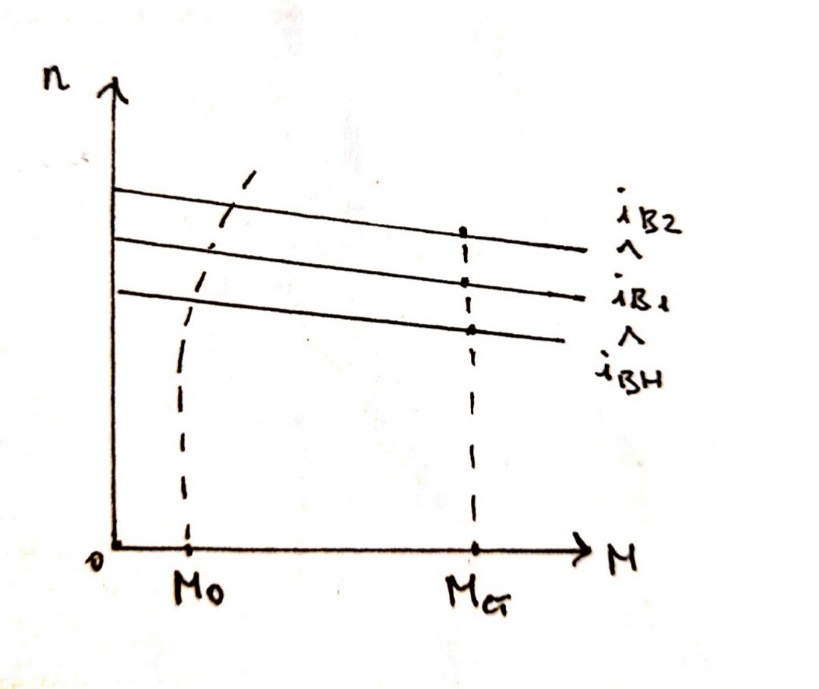

Регулирование скорости вращения двигателя параллельного (независимого) возбуждения посредством изменения тока возбуждения (магнитного потока)
При изменении тока возбуждения изменяется магнитный поток возбуждения. Связь потока с током нелинейная, если проявляется насыщение магнитной цепи машины. Это усложняет вывод формулы зависимости скорости от тока возбуждения. Определим её зависимость от магнитного потока, которая даст качественную картину связи скорости и тока возбуждения. До изменения потока, Фδ = Фδ1.
В первые моменты после уменьшения тока возбуждения и потока:
скорость не изменяется, и ток якоря быстро увеличивается до I`а:
М0 не постоянен так как будут потери на больших n. (буква n в данном случае аналогична Омега).
Вообще, n ~ 1/Фδ ~ 1/iв, поэтому зависимость n(iв) гиперболическая.
Регулирование скорости вращения двигателя параллельного возбуждения посредством изменения напряжения на якоре

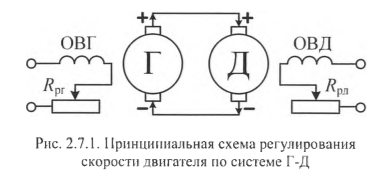

Данный способ применяется для регулирования скорости вращения двигателей большой мощности в металлургии, на транспорте. (в том числе морском) и пр., где требуется глубокое регулирование скорости и поддержание её высокой точности. В ней нет силовых контакторов и реостатов в цепи якоря. Приводом генератора может быть дизель, синхронный или асинхронный электродвигатель. Регулируя ток возбуждения генератора, изменяют напряжение, подводимое к якорю двигателя. Пуск двигателя осуществляется при пониженном напряжении и максимальном потоке возбуждения.

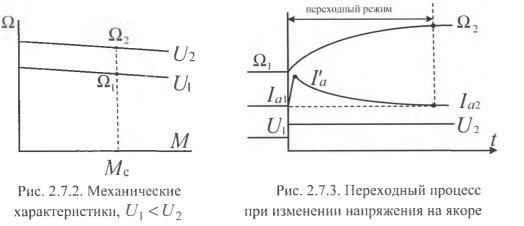

До момента изменения напряжения U = U1:
При повышении напряжения скачком (условно) до величины U2, быстро, практически, с электромагнитной постоянной времени Та, возрастает ток якоря:
Вращающий электромагнитный момент возрастает вместе с током, и возникает положительный динамический момент Мj > 0.
Увеличение тока возбуждения приводит к снижению наклона характеристики и уменьшению напряжения трогания — рост магнитного потока компенсируется снижением пускового тока. При U < UTp двигатель может перейти в тормозной режим противовключения, если это момент активного типа. Для двигателей малой мощности, работающих в системах автоматики, способ регулирования скорости вращения изменением напряжения на якоре, непосредственно с помощью полупроводникового источника питания, широко применяется благодаря линейной зависимости скорости вращения.
