12. Уравнение вращающих моментов, напряжения, тока, скоростной и механической характеристики.
Электромагнитный момент двигателя — вращающий, направлен в сторону вращения якоря:
Полезный «тормозной» момент нагрузки на валу (то есть момент, трачущийся на нагрузку вала):
«Тормозной» момент холостого хода, присущий самому двигателю:
По аналогии с генераторами постоянного тока, все моменты принимаем положительными и ставим знак минус перед тормозными моментами в уравнении моментов. Момент М0 уменьшает полезный момент на валу М2. В стационарном режиме вращающий момент уравновешивается тормозным статическим моментом Мс, равным сумме полезного момента и момента холостого хода:
Если вращающий электромагнитный момент двигателя не равен статическому тормозному моменту, то возникает динамический момент Mj, равный разности:
Знак динамического момента определяет знак ускорения ротора.
Уравнение напряжения цепи якоря двигателя:
3. Ток: Ra-полезное сопротивление цепи якоря. В режиме двигателя U>Ea.
,
где
4. Скорость вращения и механические характеристики:
n=f(Ia),
– скоростная характеристика
M=cm
Ia
n=f(M),
-
определяет зависимость скорости вращения
от развиваемого момента. – механическая
характеристика
13. Пуск в ход дпт. Реостатный пуск, пуск от пониженного напряжения.
При пуске двигателя в ход необходимо:
Обеспечить надлежащую величину пускового момента и условия для достижения необходимой скорости вращения
Предотвратить возникновение чрезмерного пускового тока
пуск
,
.
Если
поэтому при прямом пуске
недопустимо велик.
Способы пуска:
Прямой пуск, когда цепь якоря подключена непосредственно к сети на полное напряжение
Пуск на
только для машин малой мощности

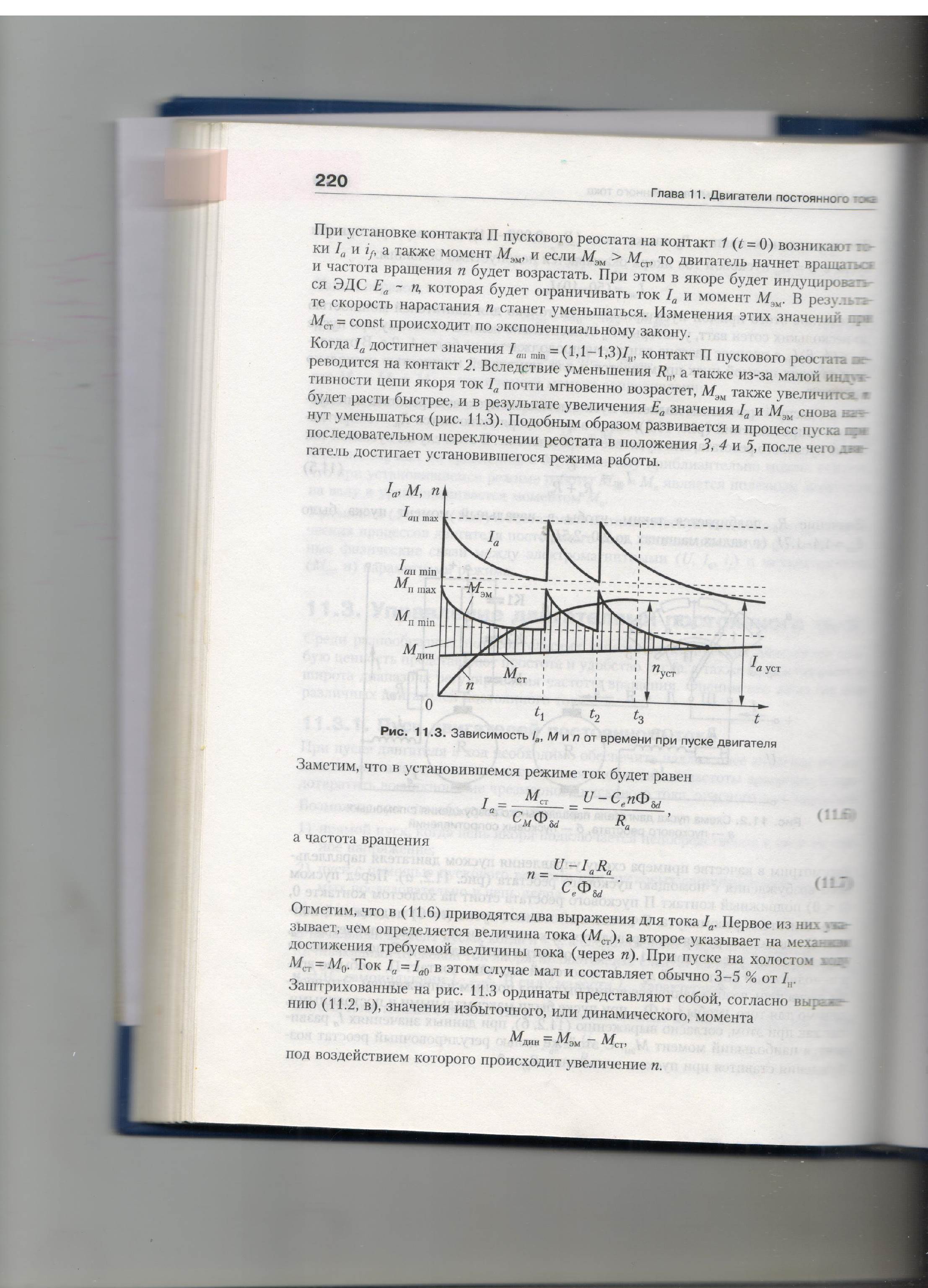

Пуск с помощью пускового реостата или пусковых сопротивлений, включаемых последовательно в цепь якоря
(Иногда параллельно R2, R3 ставят конденсаторы)
Обмотка
возбуждения всегда включена на полное
напряжение для
В начальный
момент пуска,
,
Ia пуска=(1,4…1,7)Iном; Ia
пуска=(2…2,5)Iном для малой
мощности
Точка установившегося
режима
Насколько я понял, тут по
очереди отключают сопротивления R1,
R2,
R3.

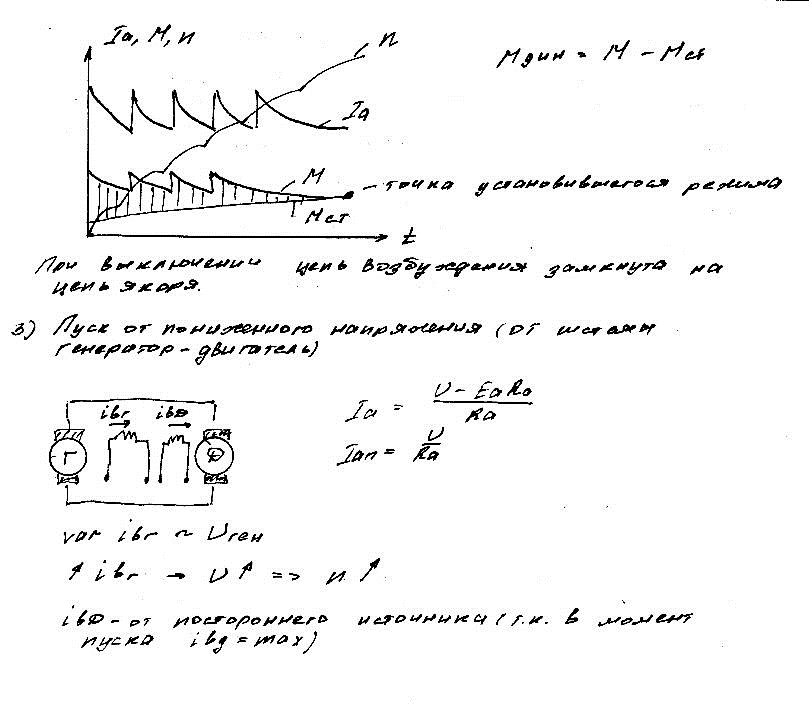

При выключении цепь возбуждения замкнута на цепь якоря.
Пуск от пониженного напряжения ( генератор – двигатель)
Поднимая
от
постороннего источника (т.к. в момент
пуска
)
14. Механические характеристики двигателя параллельного возбуждения. Условия устойчивой работы дпт
Под устойчивостью работы двигателя понимается его способность вернуться к исходному, установившемуся режиму работы при малых возмущениях его работы, когда действие этих возмущений прекратиться.
Устойчивость работы двигателя зависит от вида его механической характеристики Мэм=f(n), а также от вида зависимости статического момента сопротивления на валу от частоты вращения Мст=f (n) (определяется свойствами рабочей машины, приводимой в движение двигателем).
Режимы работы двигателя

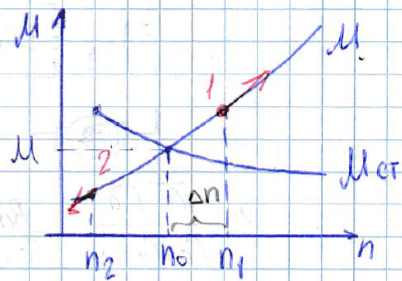

Устойчивый режим:
Если в результате возмущения скорость двигателя уменьшается на ∆n, то М>Мст, поэтому ротор станет ускорятся и снова будет n=n0, возвращается в исходное положение.
Мдин=
>0 =>n↑ Mдин=М-Мст
М<Mст , двигатель затормаживается, что заставляет ротор вернуться в исходную точку
n↓ возвращается в (·) устойчивой работы

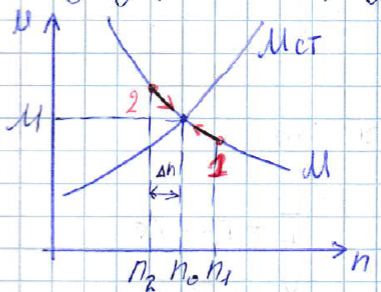

Неустойчивый режим:
М
дин<0 =>n↓
Mдин=>n↑ -избыток движущего момента
Критерий устойчивости:
Механические характеристики:
Скоростная
и механические характеристики двигателя
определяются равенствами
,
Е
сли
эти характеристики определяются при
U=Uн=const
и
if =ifн =const и Rpa=0, то они называются естественными характеристиками.
Если же принятые значения U и if отличаются от номиналых и Rpa≠0, тогда эти характеристики называются искуственными.

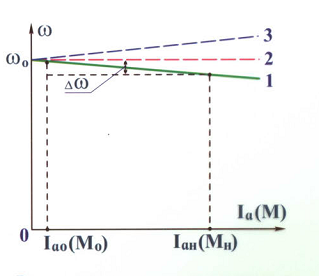

Естественные скоростные и механические характеристики
1-хар-ки при преобладании влияния увеличения RaIa, 2- строится при взаимной компенсации влияния RaIa и уменьшения Фδ, 3-при преобладании влияния уменьшения Фδ. Вместо уменьшения Фδ на лекции мы писали, что увеличивается поперечная реакция якоря.

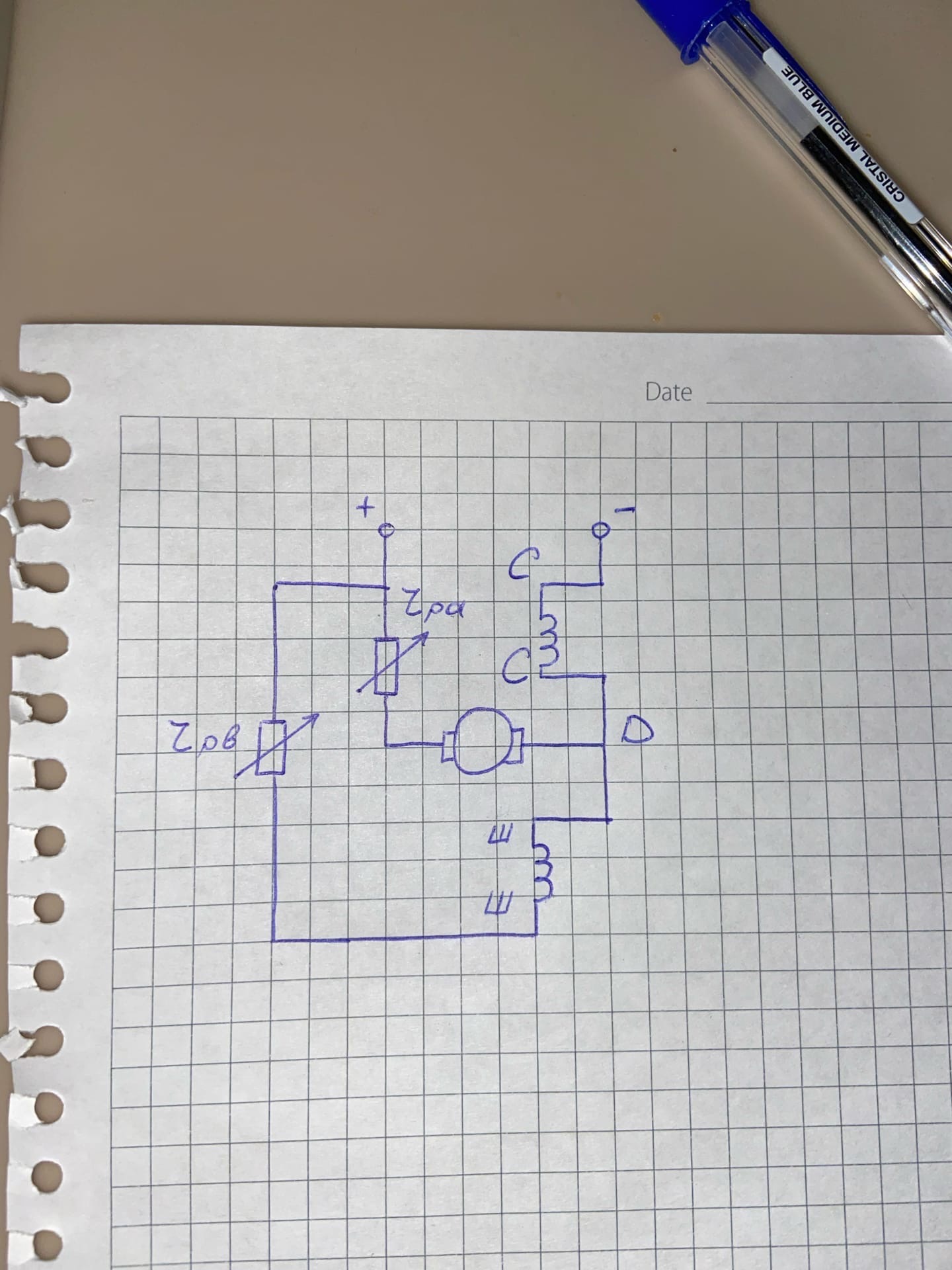

С-C это стабилизирующая обмотка Fcт.о=10%Fпар.о. С-С и Ш-Ш подключены согласно.
Относительное
изменение частоты вращения
- жёсткая хар-ка.
Жёсткость характеристики – отношение разности электромагнитных моментов, развиваемых двигателем, к соответствующей разности частот
вращения
n
=0
n<0 ЭДС меняет знак
