8. Характеристика холостого хода гпт. Характеристика короткого замыкания гпт
ХХХ является частным случаем нагрузочной характеристики при Ia=0.
Условия: n=const, Ia=0, Ua=Ea=cenФδ=f(iB)
рис.а–независимое возбуждение; рис.б–параллельное/смешанное возбуждение.

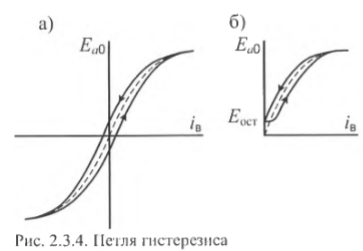

П
ри
изменении полярности тока iB
и снятии характеристик в двух направлениях
получаем ХХХ в виде полной петли. Без
изменения полярности тока возбуждения
получается петля в одном квадранте.
При
iв = 0 ЭДС Еост
создаётся остаточным магнитным потоком
Фост, являющимся следствием
предыдущего намагничивания. По мере
роста потока Ф и индукции в стальных
участках магнитопровода уменьшается
магнитная проницаемость стали μ, и всё
более интенсивно растёт её магнитное
сопротивление и МДС Fc~bc.
Точка b находится на касательной к
начальной части характеристики холостого
хода. Из характеристики холостого хода
определяется коэффициент насыщения
.
В качестве ХХХ принимают среднюю линию петли.
Для точки номинального напряжения имеем:
Где
– магнитный поток в зазоре, вызванный
током возбуждения iв0,
и создающий номинальное напряжение при
холостом ходе

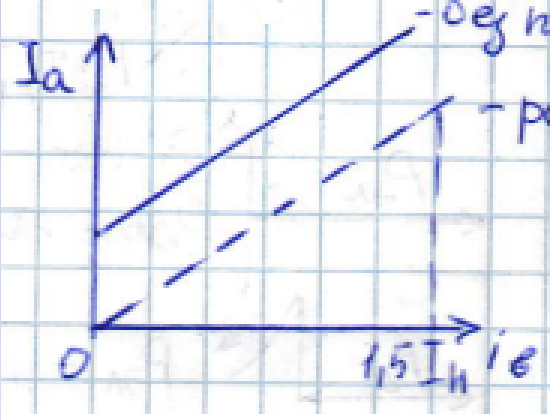

Рис. 2 х-ка кз генератора
независимого возбуждения
Размагниченная машина
Фост
Без
предварит. размагничивания
З
– частный случай регулировочной
характеристики при U=const=0.
Снимается только для генератора
независимого возбуждения (или параллельного
возб. при питании обмоток возбуждения
от временного источника). Чтобы снять
опыт кз, проводят предварительное
размагничивание.
;

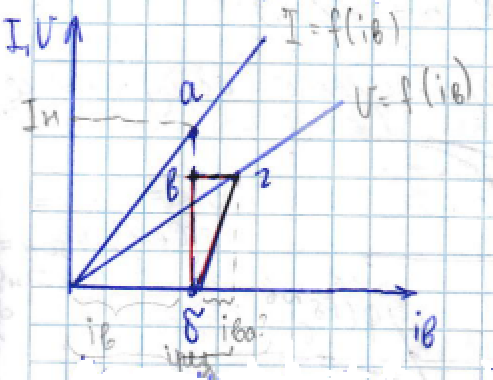

Ua=0;
n=const
;
;
=>
(Ra – мало => Еа, I, Фδd (магнитный поток в зазоре, вызванный током возбуждения) –должны быть малы, чтобы I не был большим => система не насыщена)
2
арактеристический
треугольник:
1
Ia=I=Iн – точка а и б
бв – падение напряжения U в цепи якоря
бвг – характеристический треугольник
вг – МДС реакции якоря

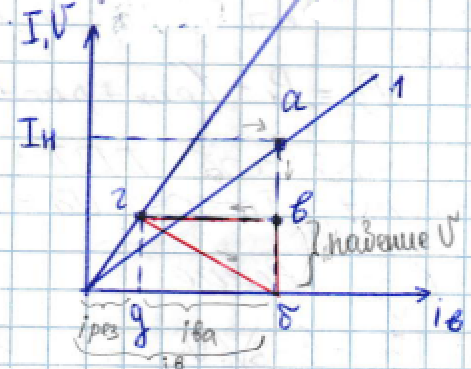

Рис. 3 Размагничивающая
реакция якоря (iв>0) 1-
характеристика кз I=f(iв) 2 –
прямолинейная часть холостого хода
U=f(iв)
В
условиях снятия характеристики короткого
замыкания магнитная цепь машины не
насыщена, тогда построенный
характеристический треугольник учитывает
только продольную реакцию якоря,
вызванную случайным или сознательным
сдвигом щёток с геометрической нейтрали
и отклонением коммутации от линейной.
Рис. 4 Намагничивающая
реакция якоря (iва<0)
9. Самовозбуждение генераторов параллельного возбуждения
Самовозбуждение возможно, если выполняются следующие условия.
Наличие остаточного магнитного потока Фост
Возникающий магнитный поток обмотки возбуждения направлен согласно с остаточным потоком
Сопротивление цепи возбуждения Rцв меньше критического Rк
Скорость вращения n больше критической nкрит
При
разомкнутой цепи возбуждения в обмотке
якоря индуктируется ЭДС Eaост
от остаточного Фост. Замыкание
цепи вызывает ток iв
ост. Он вызывает свой магнитный
поток, который увеличивает общий поток
возбуждения при согласном направлении
с остаточным потоком. Этот поток
индуктирует большую ЭДС в якоре, и
процесс повторяется.
всё
возрастает и повторяется.

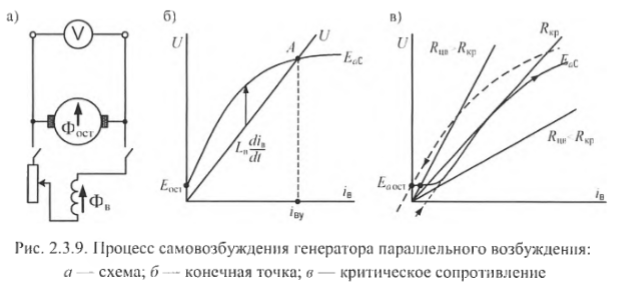

На рис б Еа0 – ХХХ, т.е. ЭДС якоря, которая индуктируется под действием данного тока возбуждения. Кривая U – характеристика цепи возбуждения, которая показывает, какое напряжение надо приложить к цепи, чтобы по ней протекал заданный ток.
–Регулировочное
сопротивление в цепи обмотки возбуждения.
Нарастание ЭДС происходит по восходящей ветви, а ЭДС от остаточного потока находится на нисходящей, то в начале возбуждения происходит переход с одной ветви на другую (рис в).
На лекции мы рисовали ещё подобные графики:
П
ри
R>Rкр
касательная больше не будет касаться
графика ХХ, а нам нужно хотя бы одно
пересечение.
При n<nкр то же самое, нет пересечения.
