19. Работа см при несимметричных режимах
Физические особенности несимметричных режимов
Рассмотрим физические особенности несимметричных режимов на примере короткого замыкания. На роторе имеется только одна обмотка возбуждения, а на статоре – только одна короткозамкнутая фазная обмотка. Оценим частотный спектр токов, индуцированных в обмотках статора и ротора, и обусловленные этими токами изменения магнитного поля в воздушном зазоре генератора.
Переменный
ток основной частоты
,
индуцированный в короткозамкнутой
обмотке статоре магнитным потоком
возбуждения
,
будет создавать пульсирующее магнитное
поле якоря. Представим его двумя полями-
прямым и обратным, вращающимися с
одинаковой частотой
Прямо
вращающееся магнитное поле якоря
неподвижно по отношению к ротору и
образует с потоком возбуждения единое
магнитное поле, необходимое для
электромеханического преобразования
энергии. Обратное поле вращается с
частотой
1
по отношению к ротору, индуцируя в его
обмотке возбуждения переменный ток
удвоенной частоты
1.
Этот ток возбудит пульсирующее магнитное
поле ротора, которое тоже представим
двумя полями- прямо и обратно вращающимися
с частотой
1
по отношению к ротору.
Прямое поле
ротора будет вращаться с частотой
1
по отношению к статору, а обратное-
с частотой
1.
Тогда прямое поле будет индуцировать
в короткозамкнутой обмотке якоря ток
утроенной частоты
1,
а обратное поле ротора образует единое
магнитное поле с обратным полем якоря,
вращающимся с частотой
1.

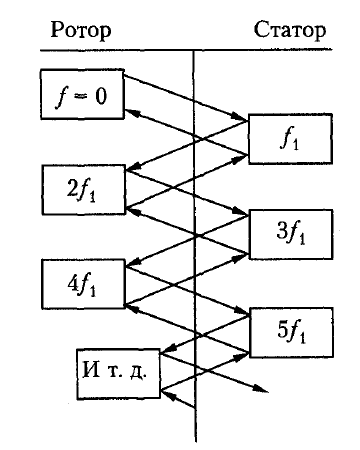

Логическая схема этих процессов
представлена ниже, где указаны частоты
индуцированных токов, а стрелками-
обусловившие из электромагнитные связи.
Видно, что в рассматриваемом несимметричном режиме в обмотке статора индуцируется спектр токов нечётных гармоник, а в обмотке ротора – спектр токов чётных гармоник. Наличие такого количества гармоник тока и магнитного поля в зазоре создаёт воздействия на конструктивные элементы СГ:
1. Потери энергии и нагрев ротора.
2. Вибрации
3. Искажение симметрии напряжений. Перенапряжения.
Логическая схема формирования частотного спектра токов ротора и статора
Методы исследования несимметричных режимов:
Общим методом исследования несимметричных режимов является метод симметричных составляющих, при котором несимметричная система токов якоря раскладывается на 3 симметричные составляющие (прямую, обратную и нулевую), действие каждой из которых учитывается по отдельности.
Токи и сопротивления прямой последовательности
Пользуясь
терминологией теории асинхронных машин,
можно сказать, что скольжение s ротора
синхронной машины относительно магнитного
поля токов прямой последовательности
статора (якоря) равно нулю. Принципиальной
особенностью нормального режима работы
СМ с токами прямой последовательности
является то, что ротор машины вращается
синхронно с полем токов прямой
последовательности или полем реакции
якоря, и поэтому это поле не индуцирует
в цепях индуктора никаких токов. По этой
причине сопротивления
и
определяются как статические, т.е. при
отсутствии трансформаторных связей
магнитного поля якоря с обмотками
ротора.
Токи и сопротивления обратной последовательности.
Токи обратной последовательности создают магнитное поле реакции якоря обратной последовательности, которое вращается по отношению к статору с синхронной частотой вращения в обратном направлении, а по отношению к ротору, вращающемуся с синхронной скоростью в прямом направлении, — с удвоенной синхронной частотой вращения. Относительно этого поля скольжение ротора s2 = 2.
Представим
полное сопротивление фазной обмотки
якоря для тока обратной последовательности
в виде
.
Магнитная проводимость путей для
обратного поля реакции якоря, возникающая
в результате его вращения по отношению
к несимметричному ротору, будет
периодически меняться. Следовательно
будет периодически изменяться и
.
В машине с демпферными обмотками будет
наблюдаться изменение в пределах от
(когда обратносинхронное поле реакции
якоря ориентировано в направлении
продольной оси ротора) до
(когда
оно ориентировано по поперечной оси
ротора). В машине без демпферных обмоток
диапазон изменения
будет от
до
.
При усреднении
магнитной проводимости получим:
для машин с демпферными обмотками и
для машин без демпферных обмоток.
При усреднении
магнитного сопротивления получим:
или
, соответственно, для машин с демпферными
обмотками или без них.
Токи и сопротивления нулевой последовательности.
Токи нулевой
последовательности обмотки статора I0
создают в воздушном зазоре только
пульсирующие поля гармоник v = 3, 9, 15 ... ,
а основная гармоника поля будет
отсутствовать. Сопротивление нулевой
последовательности:
.
Можно считать, что
,
если обмотка якоря выполнена с
диаметральным шагом, и
,если
шаг укороченный. Это происходит потому,
что при укороченном шаге встречаются
пазы, в которых полный ток нулевой
последовательности оказывается равным
нулю. Активное сопротивление нулевой
последовательности
в результате возникновения потерь,
вызываемых гармониками поля в роторе,
несколько больше активного сопротивления
обмотки статора
,
но разность их невелика, и
.
Вращающий момент, создаваемый токами
,
практически равен нулю.
Обмотка статора синхронных генераторов обычно включается в звезду. Поэтому токи нулевой последовательности либо отсутствуют, либо весьма невелики.
В силу этого при несимметричной нагрузке синхронных генераторов, кроме токов прямой последовательности, практически существуют только токи обратной последовательности.
