5. Э.Д.С. Якоря мпт. Электромагнитный момент и электромагнитная мощность.
ЭДС:
П
усть
на якорь уложено N
активных проводников, составляющих
обмотку

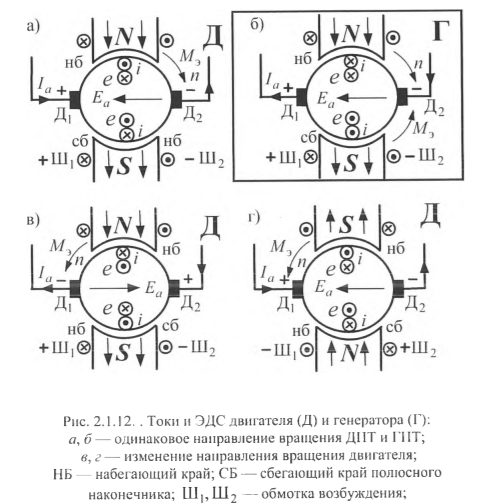

Эл/м момент:
Электромагнитный момент возникает в результате действия электромагнитных сил на элементы конструкции машины. Рассмотрим электромагнитный момент, как результат действия сил на проводники обмотки якоря с током, находящиеся в магнитном поле возбуждения. Для этого используем выражение:
для электромагнитной силы по закону Ампера. Элементарный момент mэ, созданный током одного проводника, для принятой модели машины:
«Обмотка якоря расположена в пазах, где реальная индукция близка к нулю, а поток проходит, в основном, по зубцам. Предполагается применение такой физической модели машины, когда проводники выносятся из пазов в воздушный зазор на поверхность гладкого статора или ротора. Если индукция по окружности зазора изменяется, то проводники не должны иметь размеров, а представляются бесконечно тонкими и располагаются по оси паза. Влияние зубчатости учитывается некоторым увеличением воздушного зазора но определённому закону.»
Выражая ток проводника (ток параллельной ветви) через полный ток якоря и учитывая число проводников, находящихся в зоне действия индукции, получим:
заменяя
и
и
получим
Мощность:
6. Коммутация мпт. Уравнение коммутации. Замедленная и ускоренная коммутация.
Коммутацией называется совокупность явлений, связанных с переходом секции из одной параллельной ветви в другую и изменением направления тока секции на противоположное.
Процесс коммутации сопровождается, обычно, искрением между щётками и коллектором.
Причины искрения между щётками и коллектором:
а) механические (дефекты при изготовлении и эксплуатации — овальная форма коллектора, неплотное прилегание щёток к коллектору, вибрация щёток в щёткодержателе, выступание изоляционных прокладок из-за износа коллекторных пластин)
б) электромагнитные (связаны с неравномерным распределением плотности тока под щёткой)
Прохождение
тока между щёткой и вращающимся
коллектором сложный электромагнитный
процесс. Электрическая проводимость
участка щётка — коллектор обусловлена
рядом факторов. Точки касания непрерывно
и хаотически изменяются.
Рис. 1. Положения секции в процессе коммутации
а) секция занимает положение перед началом коммутации (t = 0);
б) секция замкнута щёткой накоротко и находится в процессе коммутации (0 < t<Tk);
в) положение секции соответствует моменту завершения коммутации (t = Tk)
Уравнение коммутации
Допущение (классическая теория коммутации):
будем считать сопротивления щёточного контакта постоянными, не зависящими от тока и обратно пропорциональными площади перекрытия щёткой коллекторной пластины.
Уравнение ЭДС секции, находящейся в процессе коммутации (рис б):
где
сумма
ЭДС, индуктируемых в коммутируемой
секции
Rc – сопротивление секции и Rп – сопротивление петушка, rщ – сопротивление щёточного контакта
Ток в коммутируемой секции
где Tк – период коммутации (около 0,001сек),
-
основной ток коммутации (изменяется по
линейному закону)
– добавочный ток коммутации
