4. Эдс и индуктивные сопротивления продольной и поперечной реакции якоря. Синхронные индуктивные сопротивления.
Потоки
и
вращаются синхронно с ротором и наводят
в обмотке якоря ЭДС самоиндукции, которые
называются ЭДС продольной реакции
якоря и ЭДС поперечной реакции
якоря.
По известной из трансформаторов формуле
(
):
Если считать, что насыщения нет (
),
то результирующий поток в зазоре δ
определяется потоком обмотки возбуждения
и потоками реакция якоря по продольным
и поперечным осям:
Результирующий поток создаёт результирующую ЭДС:
ЭДС отстаёт от соответствующего ей потока на 90 .

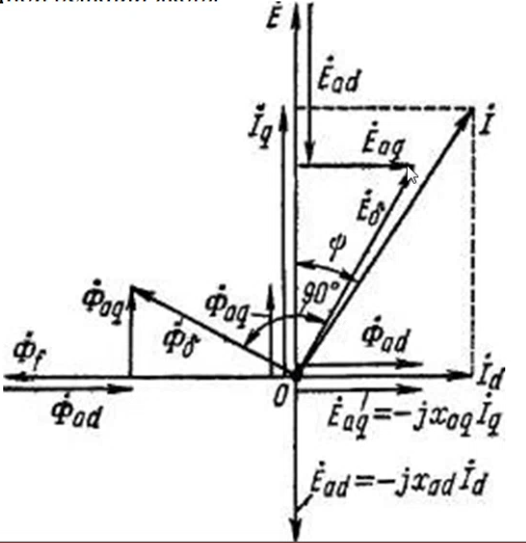

Построение ВД: поток ОВ
направлен по оси d влево,
индуктирует
по оси q вверх. Пусть
отстаёт от
на
.
Ток раскладываем на составляющие и
откладываем от них соответствующие
потоки. Складываем потоки и получаем
результирующий поток
.
От
откладываем отстающие от них на 90
ЭДС
.
Складываем ЭДС и получаем результирующую
ЭДС
.
При этом угол между
должен при верном построении составить
90
.
Индуктивные сопротивления реакции якоря
Представим ЭДС по продольным и поперечным
осям через соотв. токи (подставим в
уравнения ЭДС
,
выражения для потоков
,
через токи
):
Эти сопротивления называются индуктивными
сопротивлениями продольной
и поперечной
реакции якоря (
>
):
Относительные величины
В различных СМ многие параметры близки друг к другу по своим относительным величинам, посему целесообразно использовать их. Для этого вводят базовые величины:
- базовое напряжения – номинальное напряжение фазы Uн
- базовый ток – номинальный ток фазы Iн
- базовое сопротивление zн = Uн / Iн
Если считать, что номинальное напряжение равно фазному ЭДС, то его можно выразить (было дано без пояснений, но хотя бы понятно что такое Uн, Iн, zн):
― линейная плотность тока якоря (ток
на единицу длины статора по окружности
– из МПТ),
― амплитуда индукции поля возбуждения
при E = Uн.
В относительных единицах:
Для лучшей работы СМ с сетью стремятся
уменьшения реакции якоря (
),
для повышения устойчивости работы. Это
можно сделать увеличивая зазор (в АМ
нам нужно было зазор уменьшать чтоб
улучшить электромагнитную связь между
якорем и ротором, тут – наоборот
увеличиваем, но тогда нужно увеличить
и МДС ОВ, чтоб провести поток через зазор
– либо увеличить число витков, либо
сечение витка при заданной плотности
тока или даже увеличить габариты машины,
если первое не помогает, но всё это –
излишний расход меди – удорожание СМ
– ищем компромисс).
Когда сталь сердечников СМ не насыщена
Вводятся понятия индуктивного
сопротивления по продольным
и поперечным
осям ненасыщенного (в именительном
падеже: инд. сопр. по прод. и попереч.
осям ненасыщенное). Тогда насыщенное
сопротивление выражается через
ненасыщенное как
Для неявнополюсной СМ ввиду приближённой равномерности зазора по обеим осям:
ЭДС реакции якоря отстают по фазе на π/2 от индуктирующих их потоков и токов, создающих эти потоки, поэтому в комплексной форме можем записать:
Индуктивные сопротивления рассеяния
обмотки якоря
Помимо потоков, созданными первыми
гармониками индукции и проходящими
через зазор, ток обмотки статора СМ
образует потоки рассеяния (пазовое
– между пазами, лОбовое – в лОбных
местах [на торцах, вероятно], и
дифференциальное рассеяние,
обусловленное высшими гармониками
индукции поля якоря). Потокам рассеяния
соответствует ЭДС и индуктивное
сопротивление рассеяния
Потокосцепление рассеяния
создаётся током
и в фазе с ним, т.к. это по сути активные
потери

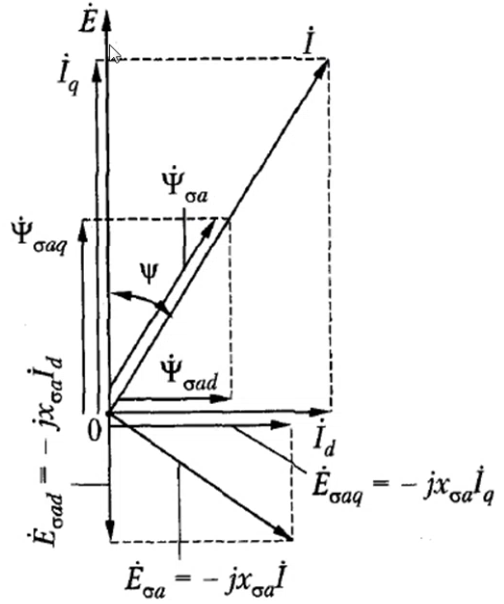

Введём индуктивные сопротивления рассеяния (считая его одинаковым для обоих осей):
ЭДС
,
а также ЭДС
попарно совпадают по фазе (см. векторные
диаграммы). Сложим их арифметически:
ЭДС
– составляющие полной ЭДС самоиндукции
якоря по осям d и q.
Сопротивления
– продольные и поперечные синхронные
сопротивления обмотки якоря (соответствуют
нормальному установившемуся режиму
работы СМ с симметричной нагрузкой).
