3. Магнитное поле и параметры обмотки якоря. Продольная и поперечная реакция якоря.
Если в обмотке якоря появляется ток, то появляется собственное поле обмотки якоря ― поле реакции якоря. В МПТ это поле было поперечным: ЭДС в обмотке якоря это поле не наводило, в отличии от СМ. В СМ поле реакции якоря оказывает большое влияние на работу СМ. Оно наводит поле в обмотке якоря, т. к. поле вращается вместе с полем ОВ (т.е. поле наводится не только током возбуждения). Направление поля реакции якоря определяется характером тока в якоре (активный, акт―инд, акт―емк), т. е. углом сдвига между током якоря и ЭДС.

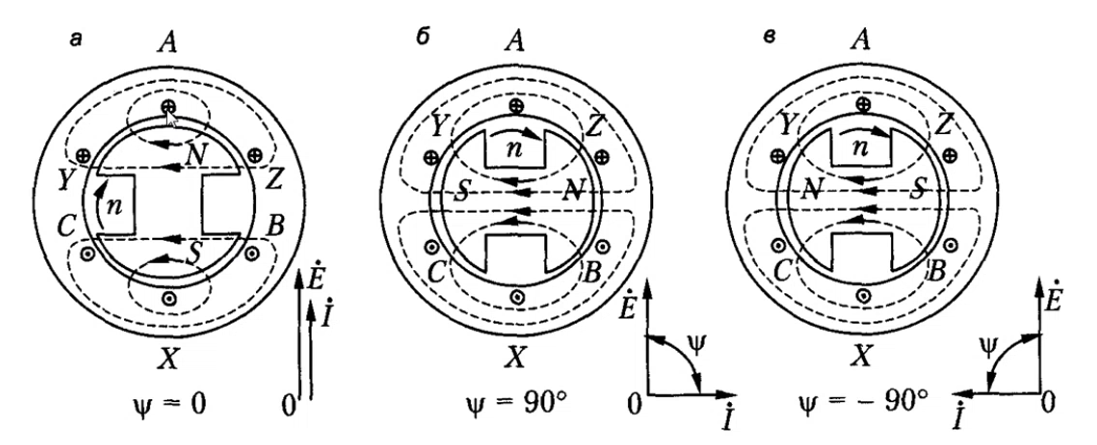

Рассмотрим три случая. а)
:
Максимальное ЭДС наводится в фазе А (в рассматриваемый момент времени), т.к. фаза А под серединой полюса и там индукция максимальна. Угловая скорость вращения ротора:
Ток в фазах a, b, c:
Направления токов определяются по
правилу правой руки:
в ладонь, 4 пальца по скорости. Ток
совпадает с ЭДС (
).
Тогда поток этого тока направлен по
поперечной оси q (влево):
реакция якоря чисто поперечная.
б)
:
ток отстаёт от ЭДС. Нарисован момент
времени через четверть оборота ротора.
Это то же, что ротор повернётся на 90
вправо (см. рис.), а ток в статоре будет
такой же как и в первом случае, вместе
с его потоком, т.е. поток направлен в
этот момент времени так же как и в первом
случае, но теперь вдоль продольной оси
p и встречно потоку
ротора. Поэтому в этом случае это
продольная размагничивающая реакция
якоря.
в)
:
ток опережает ЭДС. Нарисован момент
времени за четверть оборота ротора до
ситуации на картинке а. Это то же, что
ротор повернётся на 90
влево отн-но. случая а. Поток направлен
всё туда же, но теперь он совпадает
с потоком поля ротора. Этот случай ―
продольная намагничивающая реакция
якоря.
В промежуточных случаях удобно прибегнуть методу двух реакций:

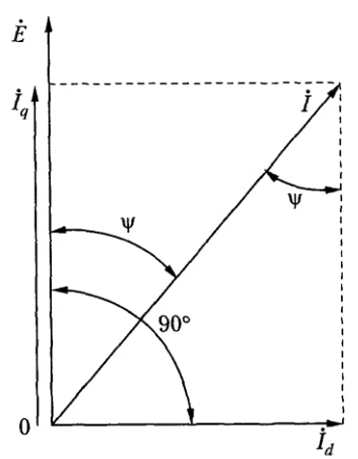

Искусственно ток якоря (статора) (и его поток) представляется в виде суммы двух токов, первый из которых создаёт продольную реакцию якоря (продольная составляющая тока или продольный ток якоря), а второй создаёт поперечную реакцию якоря (поперечная составляющая тока или поперечный ток якоря).
О
тметим,
что это справедливо только лишь когда
цепь машины ненасыщенная. Т.е. насыщением
мы пренебрегаем.
Амплитуды МДС, создаваемой продольным и поперечным токами:
Где
– число фаз.
Их можно рассматривать как составляющие
полной МДС:
по осям d и q:

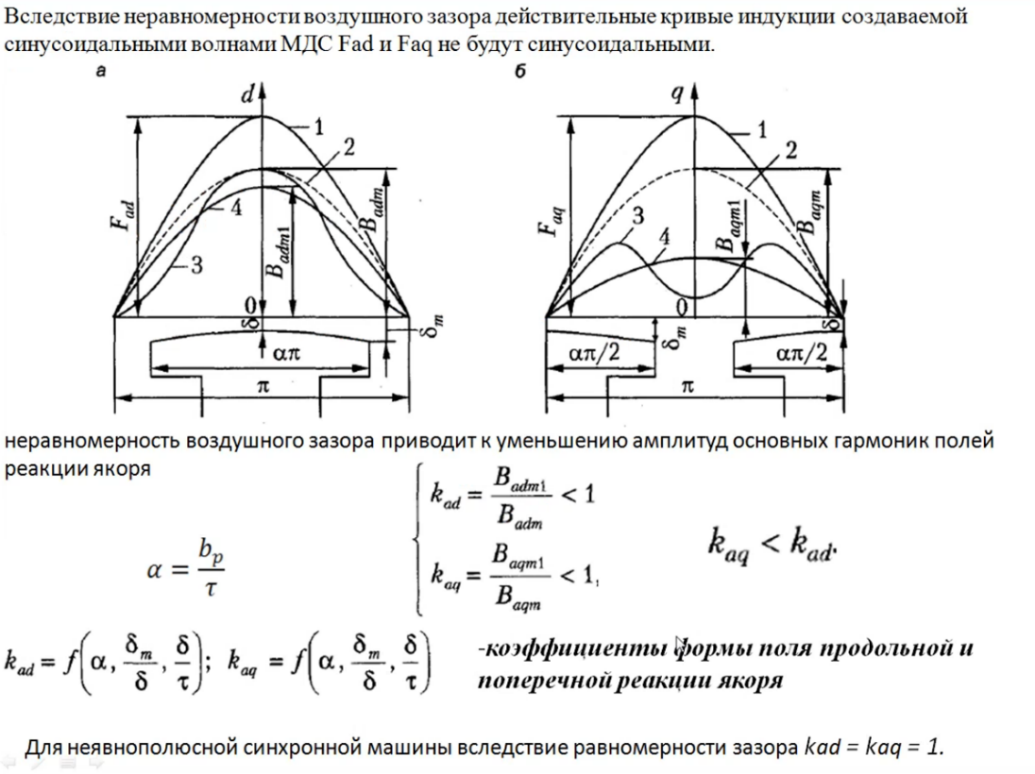

Если бы величина зазоров была по всей окружности одинакова и равна его значению под серединой полюсного наконечника, то эти МДС создали бы синусоидальные пространственные волны магнитного поля с амплитудами:
1
– синусоида МДС её амплитуда. -
2 – такой была бы кривая индукции будь зазор всюду одинаковым.
3 – то, как индукция реально распределена
4
– наша аппроксимация индукции синусоидой
первой гармоники при разложении кривой
3. Высшими гармониками пренебрегаем.
Вводим
и
– коэффициенты формы поля для продольной
и поперечной реакции якоря.
Основные гармоники полей продольной и поперечной реакции якоря создают потоки реакции якоря:
Подставим
Где
– коэффициент насыщения по продольной
и поперечной осям, kоб
- обмоточный коэффициент - учитывает
укорочение шага и распределение обмотки.
