8. Механическая характеристика асинхронного двигателя (ад) . Условие устойчивой работы ад.
Механическая характеристика асинхронного двигателя (АД):
Механической характеристикой асинхронного двигателя называется зависимость частоты вращения ротора от нагрузки (момента на валу).
𝛺 – угловая скорость
Точка 1
Точка 2
Условие устойчивой работы (АД):
В точках 1 и 3 работа устойчива, так как
В точке 2 работа неустойчива, так как
Если бы двигатель работал в режиме, соответствующем точке 2, то при малейших нарушениях режима и изменения n соотношения между M и Mст стали бы такими, что двигатель перешёл на работу в режиме, соответствующем одной из устойчивых точек 1 или 3.
Режим работы в точке 3 на практике неприемлем (нерабочий режим), так как характеризуется малой частотой вращения, низким КПД и наличием больших токов в обмотках, вследствие чего двигатель быстро перегревается и выходит из строя.
Нормальной
устойчивой область работы двигателя
считается участок влево от точки 4, когда
.
Перегрузочная способность Km=Мmax/Мном.
9. Режим холостого хода и короткого замыкания ад
Режим холостого хода (ХХ):
Режим холостого хода – работа машины двигателем без нагрузки на валу.
Момент
хх определяется механическими и
магнитными потерями

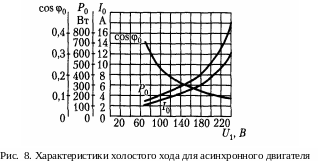

Под
характеристиками холостого хода
понимается совокупность зависимостей
Здесь I0 намного больше при ХХ, чем у тр-ра, потому что Хμ у АМ меньше (так как здесь есть воздушный зазор), поэтому требуется больший ток для намагничивания машины.
Разделение
потерь холостого хода:
Мощность,
потребляемая двигателем при идеальном
холостом ходе (P00),
меньше реальном холостом ходе (P0)
на величину механических потерь pмх.
Чтобы определить P00
надо предварительно выполнить разделение
потерь при реальном холостом ходе
двигателя:
Теперь найдём:
По найденному значению P00н найдём параметры намагничивающего контура
Режим короткого замыкания (КЗ):
Опыт короткого замыкания проводится при замкнутой накоротко вторичной обмотке и заторможенном роторе, для чего вал ротора закрепляется. К обмотке статора подводится напряжение U1к, такое, чтобы ток статора I1к был порядка номинального во избежание перегрева обмоток.
Под
характеристиками короткого замыкания
понимаются зависимости
Так что в Т-образной схеме замещения в
режиме КЗ можно исключить из рассмотрения
намагничивающий контур, приняв Iм=0.
Вид характеристик КЗ зависит от того, являются ли параметры rк и xк постоянными или изменяются при изменении U1к.
Данные особенности характеристик КЗ необходимо учитывать при определении начального пускового тока.
Для двигателей с постоянными параметрами значения тока и мощности при номинальном напряжении определяются экстраполяцией соответствующих характеристик по выражениям:
Для двигателей
с переменными из-за насыщения параметрами,
при экстраполяции до номинального
напряжения характеристик КЗ, предварительно
проводится прямая, касательная верхнему
участку характеристики
,
которая будет определять дальнейшее
увеличение тока I1к.
Пусковой ток:
где Uкн – напряжения короткого замыкания при I=Iн.
Пусковой момент:
Мощность при пуске:
Кратность начального пускового момента двигателя:
Кратность начального пускового тока:
