7. Режим и опыт короткого замыкания трансформатора. Напряжение короткого замыкания.
При КЗ вторичная обмотка замкнута накоротко, напряжение U2 и полезная мощность Р2 равны нулю. Вся мощность, потребляемая из сети, расходуется на покрытие потерь внутри трансформатора. Различают опытное короткое замыкание и внезапное, аварийное КЗ.
Согласно данной схеме замещения Zм
и
при КЗ соединены параллельно. Модуль
в десятки раз меньше zм
, общее сопротивление такого соединения
практически равно
.
Поэтому полное сопротивление трансформатора
при КЗ равно сумме сопротивления
упрощённой схемы замещения, где не
учитывается намагничивающий ток.
При малом потоке магнитные потери в сердечнике пренебрежимо малы. Вся мощность, потребляемая трансформатором при коротком замыкании, расходуется на покрытие электрических потерь в его обмотках и добавочных потерь в стенках бака и крепёжных деталях от вихревых токов, индуктированных полями рассеяния: P1к = pэл1 + pэл2.
Эквивалентное
полное, активное и индуктивное
сопротивления трансформатора при КЗ
рассчитывается следующим образом:
Внешний
вид характеристик КЗ
Сопротивление rк есть некоторое эквивалентное сопротивление, учитывающие потери по типу электрических трансформатора в его обмотках и добавочных потерь в стенках бака и крепёжных деталях от вихревых токов.
Так как все составляющие Zk постоянные, то Zk= const. Поэтому зависимость тока КЗ от напряжения прямолинейная, а мощности – квадратичная.
Напряжение, подводимое к первичной обмотке и вызывающее протекание тока короткого замыкания, равного номинальному току, называется номинальным напряжением короткого замыкания.
Напряжение КЗ:
Номинальное напряжение КЗ:
Величина
uk
может быть выражена также в процентах.
Она указывается в паспортных данных
трансформатора. uк
= (5,5 – 15,0) %
Коэффициент
мощности при коротком замыкании не
зависит от тока (напряжения).

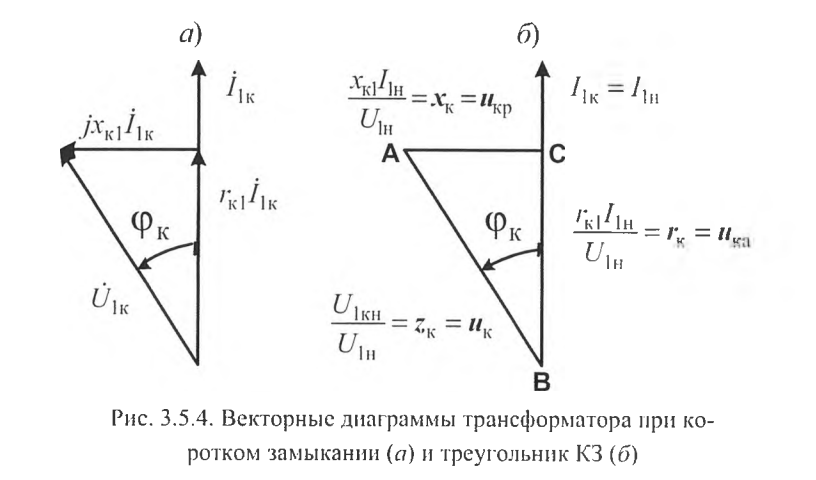

Векторная диаграмма трансформатора при КЗ и треугольник КЗ
Его
катеты есть падения напряжения в активном
rк1 и индуктивном
xk1
сопротивлениях короткого замыкания:
На диаграмме, построенной для номинального тока I1н, длина гипотенузы равна U1кн, а в относительных единицах uк. В последнем случае катеты треугольника называются активной uкa и реактивной uкr составляющей напряжения короткого замыкания. Они равны сопротивлениям КЗ в относительных единицах:
8. Работа трансформатора под нагрузкой, векторные диаграммы.
При
изменении первичного тока в диапазоне
ЭДС
изменяется незначительно, и её отличие
от номинального напряжения мало.
При
неизменном напряжении ЭДС и поток
сердечника можно считать, практически,
независящими от тока:
Постоянство потока сердечника и есть причина изменения первичного тока при изменении тока нагрузки.
Ток
холостого хода трансформатора
(или намагничивающий ток) создаёт поток
сердечника, индуктирующий в первичной
обмотке ЭДС
,
которая совместно с падением напряжения
уравновешивает приложенное напряжение
.
При подключении нагрузки к вторичной
обмотке возникают ток
и МДС
,
которая стремится вызвать свой поток,
компенсирующий поток сердечника. Но
так как поток Ф существенно измениться
не может, то изменяется первичный ток
.
В нем дополнительно к
возникает нагрузочная составляющая
.
Она создаёт МДС
,
компенсирующую МДС вторичной обмотки:
Теперь
току «приведённой» вторичной обмотки
можно придать физический смысл:
– это нагрузочная составляющая первичного
тока, компенсирующая в магнитном
отношении размагничивающее действие
вторичного тока, или реакция первичной
обмотки на стремление вторичной изменить
поток сердечника. Тогда полный ток
первичной обмотки:
.
Векторные
диаграммы:

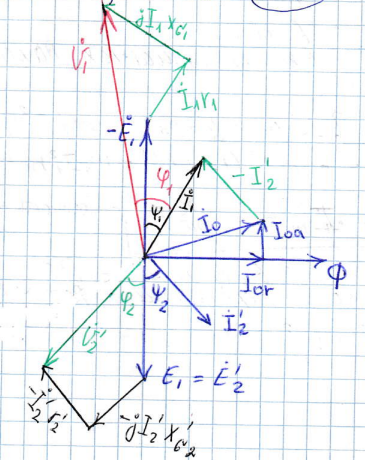

Случай смешанной R-L нагрузки
Строим вектор Ф. Строим I0.
отстаёт от Ф на
отстает от
на некоторый угол
Вычитаем из :
получим
Аналогично
получим

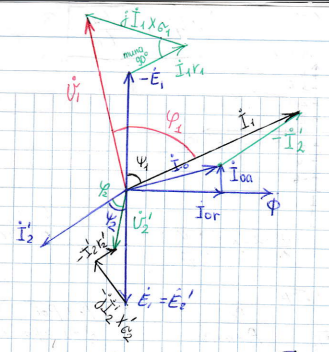

Случай смешанной R-C нагрузки
Строим вектор Ф. Строим I0.
отстает от Ф на
опережает на некоторый угол
.
При
:
Из R-L диаграммы видно, если увеличить ток I2', то это вызовет уменьшение E1 и U2'.
Из R-C диаграммы видно, если увеличить
, то , могут увеличиваться.
