.docxЗащита. Лабораторная работа №6
Двойное лучепреломление. Какие лучи называются обыкновенными и необыкновенными при двойном лучепреломлении?

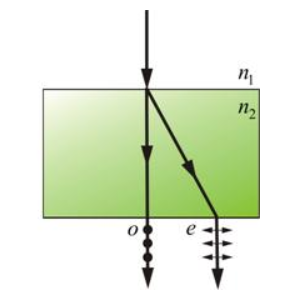

Двойное лучепреломление – явление, при котором электромагнитная волна, падающая на границу раздела двух сред изотропной и анизотропной, расщепляется на две волны с разными скоростями. Одна из них подчиняется известному закону преломления Снеллиуса: , этот луч о - обыкновенный, а другая не подчиняется – необыкновенный луч е. Обыкновенный и необыкновенный лучи являются полностью поляризованными во взаимно перпендикулярных направлениях. Явление двойного лучепреломления используется для получения поляризованного света. Это явление наблюдается в прозрачных анизатропных кристаллах.
В чем заключается эффект Керра?
Эффект Керра - возникновение двойного лучепреломления в оптически изотропных веществах (искусственная анизотропия), например жидкостях и газах, под воздействием однородного электрического поля.

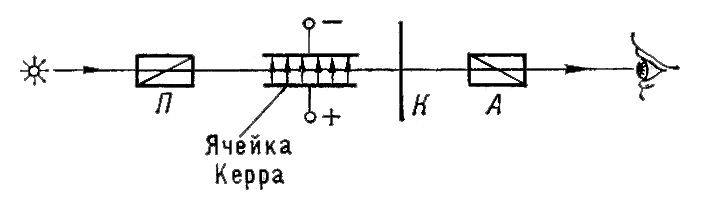

Для наблюдения К. э. монохроматический свет пропускают через поляризатор П и направляют в плоский конденсатор, заполненный изотропным веществом (ячейка Керра). При включении напряжения происходит поляризация молекул вещества и их выстраивание. Тем самым создается анизотропия вещества с преимущественным направлением (оптической осью) вдоль электрического поля. Опыт дает .
Вычислить толщину d пластинки из кварца, которая могла бы применяться как пластинка в 1/4 волны для красных лучей и имела бы толщину около 1 мм. Показатели преломления кварца для обыкновенного и необыкновенного лучей равны соответственно no = 1,550 и ne = 1,541 для = 687 нм.
Оптическая разность хода:
