3 сем / физика_3_2ЛР
.docxМИНОБРНАУКИ РОССИИ
Санкт-Петербургский государственный
электротехнический университет
«ЛЭТИ» им. В.И. Ульянова (Ленина)
Кафедра физики
отчет
по лабораторной работе №2
по дисциплине «Физика»
Тема: ОПРЕДЕЛЕНИЕ ДЛИНЫ СВЕТОВОЙ ВОЛНЫ С ИСПОЛЬЗОВАНИЕМ БИПРИЗМЫ
Студент гр. 9502 |
|
Позняк В.Ю. |
Преподаватель |
|
Черемухина И. А. |
Санкт-Петербург
2020
Цель работы: определение длины световой волны интерференционным методом.
Общие сведения: Один из способов наблюдения интерференции световых волн основан на использовании бипризмы Френеля. Бипризма Френеля представляет собой две призмы с очень малым преломляющим углом , сложенные основаниями.
От источника света (щели) лучи падают на обе половины бипризмы Р, преломляются в ней и за призмой распространяются так, как если бы исходили из двух мнимых источников S1 и S2 .
За призмой имеется область пространства, в которой световые волны, преломленные верхней и нижней половинами бипризмы, перекрываются (на рис. 2.1 эта область заштрихована). В этой области пространства сводятся воедино две части каждого цуга волн от источника S, прошедшие разные оптические пути, способные при выполнении условия lког интерферировать, где Δ – разность хода лучей. Длина когерентности lког определяется как расстояние, которое проходит световая волна за время, при котором случайное изменение фазы волны не превышает . При превышении разностью хода длины когерентности волны в точку наблюдения приходят со случайной разностью фаз и интерференционная картина перестает быть видимой.
Расстояние x между светлыми (или темными) полосами интерференционной картины составляет
где a и b – соответственно расстояния от щели до бипризмы и от бипризмы до экрана; d – расстояние между мнимыми источниками (см. рис. 2.1).

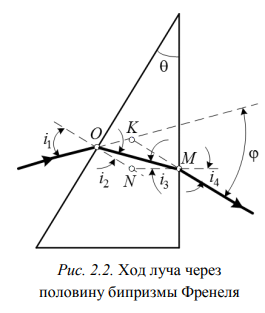

Для определения расстояния d между мнимыми источниками рассмотрим ход луча через одну из половин бипризмы (рис. 2.2). Для точки О в соответствии с законом преломления ,
где n – показатель преломления материала призмы (стекла);
Аналогично для точки М Рассматривая треугольники ОKМ и ОNM, можно показать, что справедливы соотношения
Из этих соотношений для угла отклонения луча половиной бипризмы несложно получить . Таким образом, в рамках использованных допущений все лучи отклоняются каждой из половин бипризмы на одинаковый угол. Расстояние d, как видно из рис. 2.1, равно
C учетом этого соотношения вместо выражения (2.1) имеем
Выражения (2.3) или (2.4) устанавливают связь между длиной световой волны и геометрическими размерами системы. Видимость интерференционной картины зависит от размеров источника света, в чем нетрудно убедиться, изменяя ширину щели.
Для интерференционного эффекта существенны, однако, не сами по себе размеры щели, а угол 2 (рис. 2.3) между соответствующими лучами, идущими от S через каждую из двух ветвей интерферометра к точке О. Этот угол, который представляет собой угол раскрытия лучей, называется апертурой интерференции. Ему соответствует в поле интерференции угол схождения лучей 2, величина которого связана с углом 2 правилами построения изображений. При неизменном расстоянии до экрана 2 тем больше, чем больше 2
Вопросы
Вариант №19
23. Какие лучи удобно использовать для построения изображения в тонкой линзе? Постройте ход лучей в линзе.
1. Луч, идущий через оптический центр линзы, не преломляется.

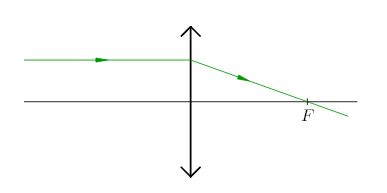

2. Луч, идущий параллельно главной оптической оси линзы, после преломления пойдёт через главный фокус.
|
3. Если луч падает на линзу наклонно, то для построения его дальнейшего хода мы проводим побочную оптическую ось, параллельную этому лучу, и находим соответствующий побочный фокус. Вот через этот побочный фокус и пойдёт преломлённый луч.
|
|
13. Постройте изображения в собирающей линзе.

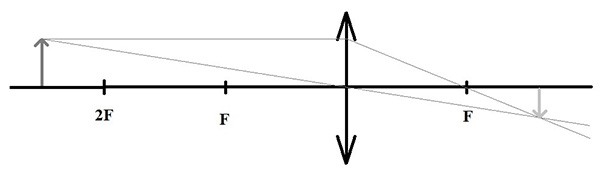

Изображение находится за двойным фокусом собирающей линзы

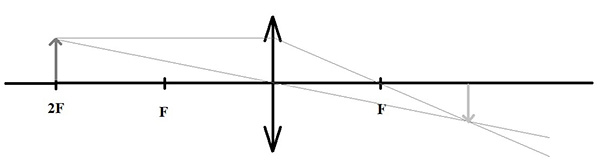

Изображение находится на двойном фокусе собирающей линзы
Изображение между фокусом и двойным фокусом собирающей линзы

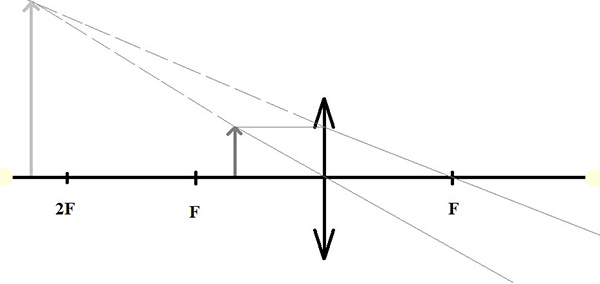

Изображение находится перед фокусом собирающей линзы
Протокол измерений
№ |
a, мм |
a+b, мм |
N, дел |
m |
1 |
430 |
565 |
6 |
7 |
2 |
450 |
565 |
7 |
7 |
3 |
470 |
565 |
7 |
8 |
4 |
490 |
565 |
6 |
7 |
5 |
510 |
565 |
7 |
9 |
с, мм/дел |
Θ, рад |
N |
Nmax |
0,1 |
0,0061 |
1,52 |
7 |
Обработка результатов
1. Заполним таблицу и рассчитаем выборочным методом длину
волны излучения источника.
Погрешность :
№ |
a, мм |
a+b, мм |
N, дел |
M
|
, мм |
, нм |
, нм |
|
, нм |
, нм |
, нм |
1 |
430 |
565 |
6 |
7 |
0,1 |
483 |
531,2 |
27,89 |
78,1 |
23,88 |
101,98 |
2 |
450 |
565 |
7 |
7 |
0,117 |
591 |
|||||
3 |
470 |
565 |
7 |
8 |
0,1 |
528 |
|||||
4 |
490 |
565 |
6 |
7 |
0,1 |
550 |
|||||
5 |
510 |
565 |
7 |
9 |
0,088 |
504 |
2. Вычислим для одного из опытов (№3) апертуру интерференции 2α и угол схождения лучей 2β.
3. Используя неравенство, отображающее условие пространственной когерентности источника света, оценим допустимые размеры источника (ширину щели s) для данной апертуры 2α.
4. Используя максимальное число полос Nmax , наблюдаемых в опыте, определим максимальный порядок интерференции mmax, при котором происходит обрыв ИК на экране, и по известному из опыта значению длины волны λ0 излучения источника рассчитаем интервал его немонохроматичности (полосу пропускания светофильтра) ∆λ, длину lког и время tког когерентности его излучения.
м
5. Сопоставим максимальное число полос Nmax , наблюдаемое в опыте с рассчитанным по формуле по экспериментально определенной ширине линий, и по формуле для длины волны зеленого света λ0 550 нм.
6. Изобразим ход лучей.
Вывод:
В данной лабораторной работе была рассчитана длина волны излучения источника выборочным методом .
Были рассчитаны углы и , м, .
Рассчитанные значения по двум разным формулам совпали, что подтверждает правильность эксперимента.
