2 сем / физика_2_6ЛР
.docxМинобрнауки России
Санкт-Петербургский государственный
электротехнический университет «ЛЭТИ» им. В.И. Ульянова (Ленина)
Кафедра физики
ОТЧЕТ
по лабораторной работе № 6
«Исследование прямого пьезоэлектрического эффекта»
Выполнила: студентка гр. 9502 |
|
Позняк В. Ю. |
Преподаватель |
|
Павловская М.В. |
Оценка лабораторно-практического занятия |
|||||
Выполнение ИДЗ |
Подготовка к лабораторной работе |
Отчет по лабораторной работе |
Коллоквиум |
|
Комплексная оценка |
|
|
|
|
|
|
Санкт-Петербург
2020
ВОПРОСЫ К ЛАБОРАТОРНОЙ РАБОТЕ
Вариант №18

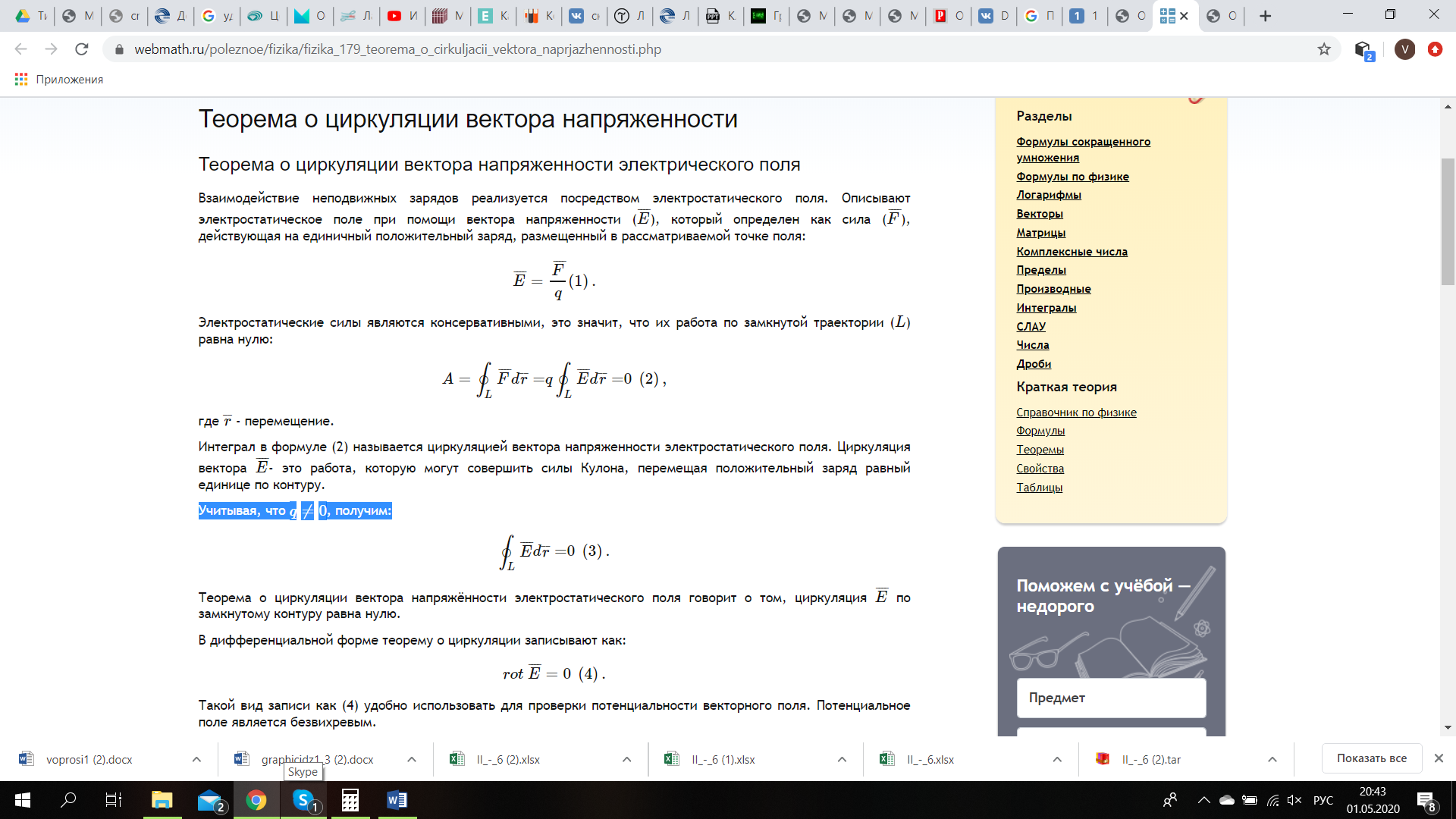

112. Что называется циркуляцией вектора напряженности? Чему равна циркуляция вектора напряженности электростатического поля по замкнутому контуру?
Циркуляция вектора Е — это работа, которую могут совершить силы Кулона,
перемещая положительный заряд равный единице по контуру.
Электростатические силы являются консервативными, это значит, что их работа по замкнутой траектории (L) равна нулю:
где r - перемещение. Учитывая, что q≠0, получим:
119. Что такое пьезоэффект? Поясните, какое пьезоэффект называют продольным, а какой –поперечным.
Пьезоэлектрический эффект — эффект возникновения поляризации диэлектрика под действием механических напряжений.

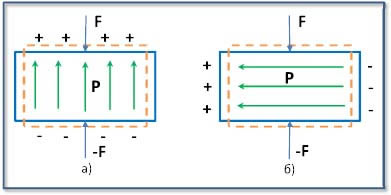

При совпадении направлений поляризации и механического напряжения пьезоэффект называют продольным, а при их взаимно перпендикулярном расположении - поперечным.
ВОПРОСЫ К ЛАБОРАТОРНОЙ РАБОТЕ
1. Что такое прямой пьезоэлектрический эффект?
Пьезоэлектрический эффект— эффект возникновения поляризации диэлектрика под действием механических напряжений.
2. Начертите зависимость возникающего на поверхностях пьезоэлектрика заряда Q от нагрузки F.
3. Покажите на изображенной зависимости значение пьезомодуля d.
Пьезомодуль d равен углу наклона прямой графика функции.
4. Докажите, что индуцированный на электродах Э1 и Э2 заряд равен
связанному заряду на поверхностях пьезоэлектрика.
Поскольку потенциалы электродов Э1 и Э2 равны (см. описание операционного усилителя), то обусловленный действием силы F, связанный
заряд на поверхности ПЭ равен индуцированному на электродах Э1 и Э2
заряду.
5. Как изменится выходное напряжение U, если емкость конденсатора С
увеличить в 2 раза? Почему?
Выходное напряжение уменьшится в два раза, т.к. U=q/C
6. В чем состоит сущность метода наименьших квадратов?
Задача заключается в нахождении коэффициентов линейной зависимости, при которых функция двух переменных а и b принимает наименьшее значение. То есть, при данных а и b сумма квадратов отклонений экспериментальных данных от найденной прямой будет наименьшей.
ЛАБОРАТОРНАЯ РАБОТА № 6
ИССЛЕДОВАНИЕ ПРЯМОГО ПЬЕЗОЭЛЕКТРИЧЕСКОГО ЭФФЕКТА
ЦЕЛЬ РАБОТЫ
Исследование поляризации диэлектрика под действием механических напряжений (прямой пьезоэффект) и определение пьезомодуля продольных колебаний в пьезокерамике.
ЭСКИЗ ИЛИ СХЕМА УСТАНОВКИ
У становка для исследования
пьезоэлектрического эффекта
(рис. 6.1) состоит из
операционного усилителя ОУ,
включенного по схеме интегратора,
измерительных электродов Э1 и Э2,
подключенных к входу операционного
усилителя, вольтметра V, измеряющего напряжение на выходе
операционного усилителя и рычажного устройства РУ, позволяющего
регулировать силу нагрузки F на исследуемый пьезоэлектрик ПЭ, который
помещается между измерительными электродами.
ОСНОВНЫЕ РАСЧЕТНЫЕ ФОРМУЛЫ
Напряжение на конденсаторе.
2) Заряд Q, возникающий в пьезоэлектрике под действием силы F.
3) Пьезомодуль d и его погрешность.
4) Остаточный заряд Q0.
ПРОТОКОЛ НАБЛЮДЕНИЙ
К ЛАБОРАТОРНОЙ РАБОТЕ №6
«ИССЛЕДОВАНИЕ ПРЯМОГО ПЬЕЗОЭЛЕКТРИЧЕСКОГО ЭФФЕКТА»
табл. 1
№ |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
Ui , В |
2,6 |
2,8 |
3 |
3,2 |
3,4 |
3,6 |
3,8 |
4 |
4,2 |
4,6 |
Fi , Н |
12 |
14 |
16 |
18 |
20 |
22 |
24 |
26 |
28 |
30 |
С = 1,2 нФ
ОБРАБОТКА РЕЗУЛЬТАТОВ
1. Рассчитаем и внесем в талб. 2 значения связанных поляризационных зарядов на исследуемом образце, воспользовавшись измеренными значениями Ui.
табл.2
q1 , Кл |
|
q2 , Кл |
|
q3 , Кл |
|
q4 , Кл |
|
q5 , Кл |
|
q6 , Кл |
|
q7 , Кл |
|
q8 , Кл |
|
q9 , Кл |
|
q10 , Кл |
|

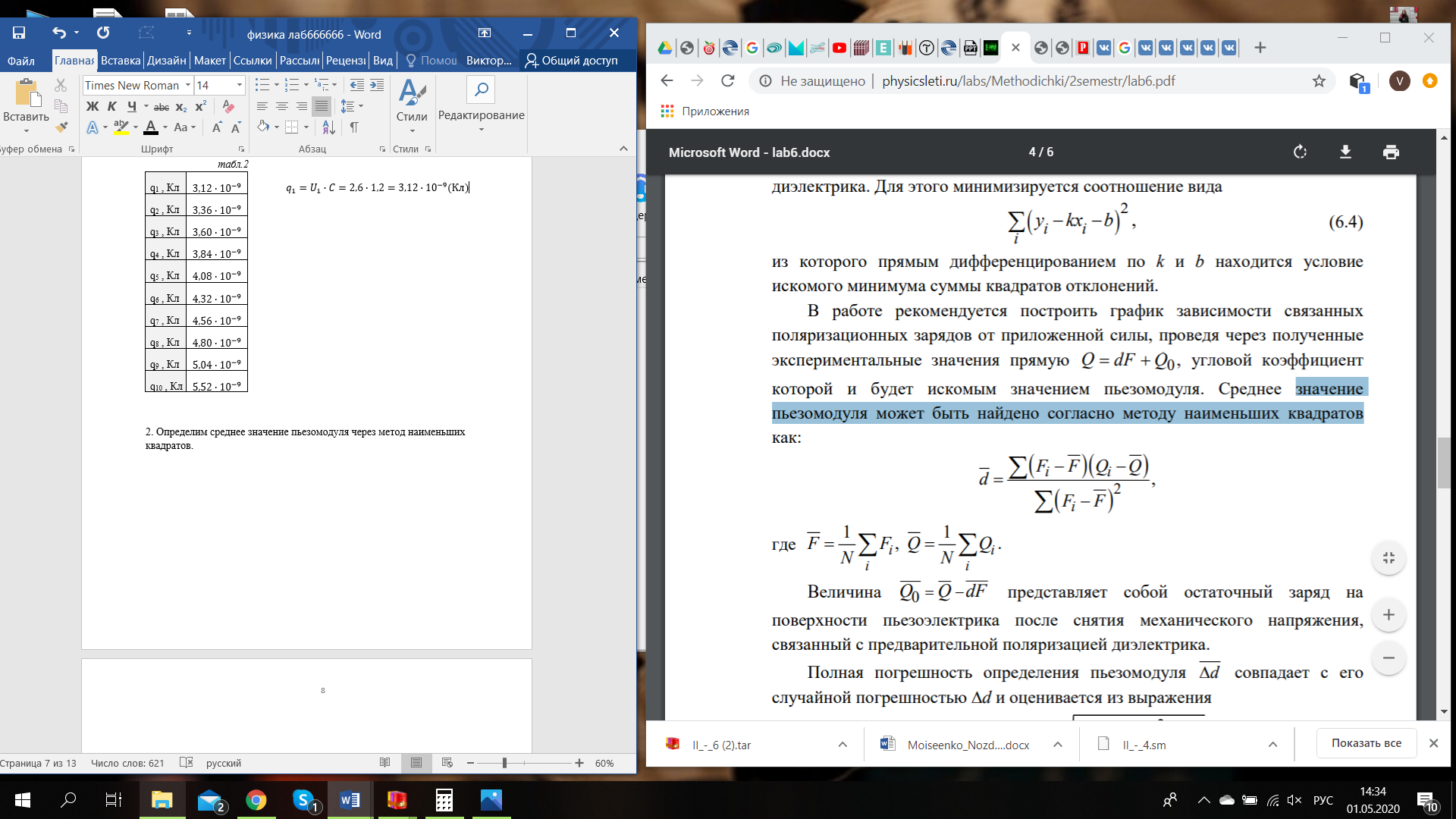

2. Определим среднее значение пьезомодуля и его погрешность через метод наименьших квадратов.
_
d = {\displaystyle {\overline {x}}} {\displaystyle {\overline {x}}}
__

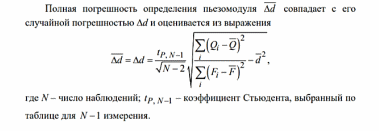

Δd =
3. Определим остаточный заряд на поверхности пьезоэлектрика после снятия механического напряжения, связанный с предварительной поляризацией диэлектрика..
𝑸𝟎=𝑸̅−𝒅̅∙𝑭̅
Q0 = Кл

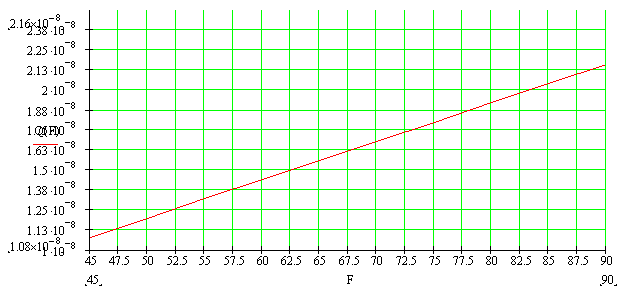

4. Построим график зависимости связанных поляризационных зарядов от приложенной силы, проведя через полученные экспериментальные значения прямую 𝑸̅ , угловой коэффициент которой является найденным ранее значением пьезомодуля.
ВЫВОД
В ходе лабораторной работы было рассчитано экспериментальное значение пьезомодуля через угловой коэффициент прямой графика зависимости Q от F, который был получен методом наименьшим квадратов. Конечный график функции Q(F) через экспериментальные точки подтвердил линейную зависимость данной функции.
