.docxФедеральное агентство связи
Ордена Трудового Красного Знамени федеральное государственное бюджетное образовательное учреждение высшего образования
«Московский технический университет связи и информатики»
ПРАКТИЧЕСКАЯ РАБОТА №1
«Булева алгебра и логические элементы»
Выполнили: студенты гр. «Сортирный Союз»
лох
чмо
чукча
Проверила: Воронкова М.Н.
Москва 2021
Цель работы:
Изучить основные логические элементы, символику и математический язык построения булевых функций.
Научиться основам построения таблицы истинности для заданной логической схемы.
Получить навыки для решения задач анализа и синтеза логических функций и схем.
Задание:
Построить в булевом базисе логическую схему, реализующую заданную функцию алгебры логики.
Построить в базисе «И-НЕ»/«ИЛИ-НЕ» логическую схему, реализующую заданную функцию алгебры логики.
Найти булевую функцию логической схемы и составить таблицу истинности для логической схемы.
Выполнение. Вариант 16
Задание 1. Построить в булевом базисе логическую схему, реализующую заданную функцию алгебры логики в программе multisim.
Рисунок 1-Таблица истинности в multisim
Рисунок 2-Схема в multisim
Задание 2. По заданному выражению функции F построить логическую схему в полном базисе {И, ИЛИ, НЕ}и таблицу истинности. Построить логическую схему в базисе {И-НЕ}
Схема в multisim
Схема в multisim, записанная через операцию «И-НЕ»
Задание 3: Найти булевую функцию логической схемы и составить таблицу истинности для логической схемы.
х1=А х2=В х3=С

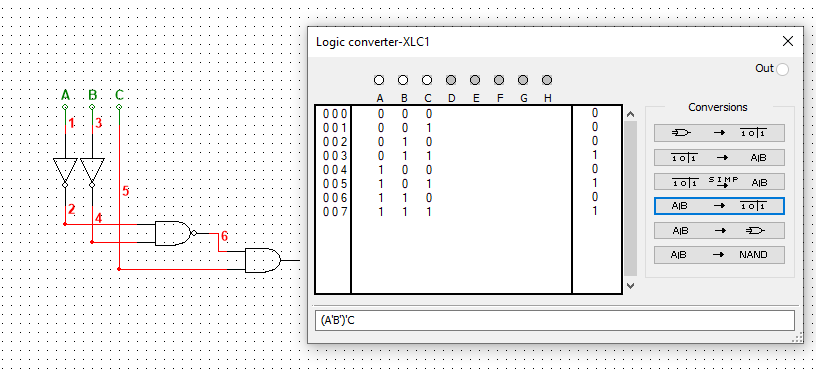

y1 =(A&B)C
Выполнение в программе multisim
y2=ВVСVА
Выполнение в программе multisim
Вывод:
В процессе выполнения практической работы, мы изучили основные логические элементы среды разработки multisim, символику, алгоритм построения булевых функций. Научились строить таблицы истинности, логические схемы и выполнять перечень возможностей логического преобразователя в программе multisim.
