8. Системы электропитания постоянного тока. Классификация. Структурные схемы. Режимы работы кислотных аккумуляторов: «Заряд-разряд», «Импульсный подзаряд». «Непрерывный подзаряд».
Структурные схемы. Графики токов и напряжений. Характеристики систем.
Современные системы бесперебойного электропитания постоянного тока (СБП =I) или ЭПУ построены на основе принципа модульной архитектуры, что позволяет комплектовать их унифицированными модулями выпрямителей, конверторов, инверторов
идр. Встроенные микропроцессорные модули осуществляют локальный, местный и дистанционный контроль и управление, повышая надежность функционирования системы
иснижая затраты на обслуживание. Периодические автоматические тестирование и тренировка батарей, контроль их симметрии и температуры позволяет прогнозировать повреждения и увеличивает срок службы аккумуляторов. Высокий КПД (до 92%) современных систем уменьшает рассеиваемую мощность, а повышение cosφ (до 1) снижает воздействие на сеть и требуемое сечение кабелей. Компактная конструкция и использование герметизированных аккумуляторов уменьшают габариты ЭПУ.
|
|
|
|
|
|
Дистанционный |
ЖКИ |
Микропроцессорный модуль контроля и |
Модем |
центр контроля |
|||
|
|
управления (МКУ) |
|
|
||
|
|
|
|
|
|
ПК |
|
В 1 |
|
|
Ш2 |
Пр |
|
Пр |
|
Пр |
|
|
|
|
|
|
|
|
|
Пр |
|
|
|
|
Ш1 |
|
|
|
|
|
|
|
|
Пр |
|
|
|
|
|
Защита от |
|
Нагрузка |
|
|
|
К1 |
глубокого |
|
постоянного |
Cеть |
|
|
разряда |
|
||
|
|
|
Конвертор |
тока |
||
~220В |
|
|
|
|
||
|
|
|
|
(DC/DC) |
|
|
|
|
|
Р1 |
Р2 |
Пр |
|
|
|
|
|
|
||
|
|
|
Пр |
Пр |
|
|
|
|
|
|
|
Инвертор |
|
|
В N |
|
АБ1 |
АБN |
(DC/АC) |
|
Пр |
|
Пр |
Пр |
Нагрузка |
||
|
|
|
||||
|
|
|
|
|||
|
|
|
|
|
|
переменного |
|
|
|
|
|
|
тока |
|
|
Рис. 6.1. Структурная схема СБП =I |
|
|||
Модуль контроля и управления (МКУ) в устройствах различных фирмпроизводителей отличается набором функциональных возможностей. Режим работы, основные данные о работе ЭПУ (ток, напряжение нагрузки и др.) контролируются, измеряются и индицируются на малогабаритном жидкокристаллическом (ЖКИ) дисплее. Контроль рабочего режима или установка параметров системы возможна с компьютера через интерфейс RS232 или RS485.
Аккумуляторная батарея (АБ) входит в комплект устройства электропитания и используется в качестве резервного источника при пропадании напряжения сети. Аккумуляторы могут устанавливаться в шкафу с выпрямителями или размещаться на стеллажах.
Конверторы (DC/DC преобразователи) предназначены для электропитания потребителей с малым допуском изменения входного напряжения или с другим номиналом, инверторы (DC/АC преобразователи) - для обеспечения бесперебойного электропитания потребителей переменного тока.
Основным элементом ЭПУ – является выпрямительный модуль, обеспечивающий питание нагрузки постоянным током, а также подзаряд и заряд аккумуляторной батареи. Каждый выпрямительный модуль имеет встроенное устройство контроля и управления. Количество выпрямительных модулей зависит от типа стойки и требуемой мощности (тока) для питания нагрузки.
Структурно-электрическая схема типового выпрямителя представлена на рис. 6.2.
Фильтр
радиопомех
Сеть ~ тока
Корректор мощности |
Преобразователь |
|
K1 |
L1 |
V3 |
V1 |
R1 |
|
V4 |
V6 |
|
|
V2 |
C1 |
+ |
|
|
|
|
|
|
|
|
|
||
|
|
|
|
T1 |
V8 |
|
|
|
|
|
|
L2 |
+ |
|
|
|
|
|
|
|
|
|
|
|
ТТ |
|
C2 |
|
|
|
|
|
|
|
|
|
|
V5 |
V7 |
|
|
|
|
|
|
|
V9 |
|
|
Rш |
|
|
токупоОС |
ОС по напряжению |
|
|
|
|
|
|||
Модуль контроля и управления (МКУ)
Нагрузка
Рис. 6.2. Структурно-электрическая схема выпрямителя ЭПУ постоянного тока выпускаются в стоечном исполнении или в виде каркаса
крейта.
Отдельные элементы ЭПУ постоянного тока встраиваются в 19" дюймовые блок – каркасы (крейты) или шкафы (рис. 6.3). Дюйм – это единица длины равная 2,54 см, поэтому ширина 19-дюймовых конструктивов составляет 482,6 мм. Высота выпрямительных модулей измеряется в стоечных юнитах «U». Один юнит равен 1U = 1,75 дюймов = 4,44 см.
Обычно устанавливаемое в стойку оборудование имеет высоту передней части на 1/32 дюйма (0,31) меньше, чем определено единицей 1U и составляет 1,719 дюймов (43,7 мм) для свободного извлечения оборудования.
Достоинствами современных СБП постоянного тока являются: масштабируемость, отказоустойчивость, ремонтопригодность, возможность "горячей" замены вышедшего из строя модуля, Системы постоянного тока проще (в силу пониженного напряжения), и на базе систем электропитания постоянного тока можно построить СБП переменного тока.
Недостатками систем постоянного тока являются: большие токи, требующие проводники большого сечения (повышенные требования к качеству компонентов), более высокая стоимость системы.
9.Электропитающая установка постоянного тока. Требования к ЭПУ. Принципы построения. Конструктивы

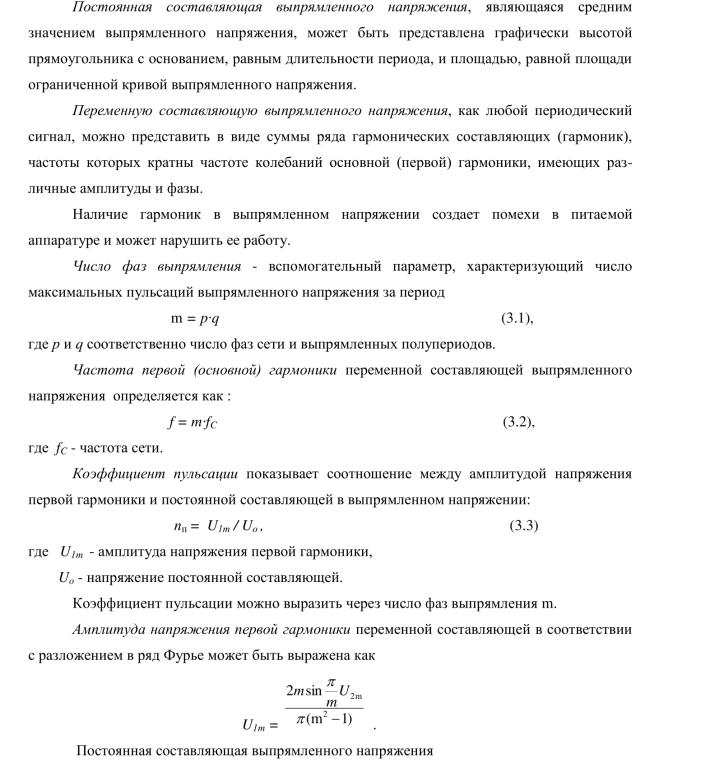

10.Электрические характеристики схем выпрямления. Постоянная и переменная составляющие тока и напряжения. Число фаз выпрямления. Частота первой гармоники. Коэффициент пульсации
