1 этап выполнения индивидуального задания (ИЗ)
«Определение основных тенденций развития направлений исследований и изучение динамики патентования объекта (название объекта)»
1. Название объекта
В качестве объекта исследования выбран трансформатор. Трансформатор – статическое электромагнитное устройство, предназначенное для преобразования посредством электромагнитной индукции одной или нескольких систем (напряжений) переменного тока в одну или несколько других систем (напряжений), без изменения частоты. Основное применение в электроэнергетике, электронике и радиотехнике.
2. Регламент поиска
По заданию № 1
Наименование работы (темы) – «Трансформатор».
Этап работы – практическое занятие по тематике Магнитные элементы электронных устройств.
Номер и дата утверждения задания № 1 – 26.09.2021 г.
Цель поиска информации (в зависимости от задач патентных исследований, указанных в задании) – определение основных тенденций развития направлений исследований и изучение динамики патентования однофазных трансформаторов.
Обоснование регламента поиска – в соответствии с требованиями технического задания.
Предмет поиска – Трансформатор и устройство для его осуществления, а именно:
1)Трансформаторы с фиксированным коэффициентом трансформации, отличающиеся конструкцией (МПК – H01F30/06);
2) дополнительные элементы сердечника; дополнительные катушки или обмотки (МПК – H01F27/38);
3) катушки, обмотки, токопроводящие соединения (МПК – H01F27/28).
• Глубина (ретроспектива) поиска в отношении всех объектов – 16 лет (Трансформатор известен давно и ему находят новые способы применения, он считается актуальным).
• Страны поиска: Российская Федерация.
• Источники информации, по которым будет проводиться поиск: сайт ФИПС - http://www1.fips.ru.
3. Характеристика технической сути выбранного объекта с привязкой к индексам МПК
Техническая суть трансформатора заключается в явлении электромагнитной индукции. Предназначение устройства – улучшение характеристик и расширение области применения трансформатора MTS/MTC/MTM путем увеличения допустимых токов нагрузки. Трансформаторы с фиксированным коэффициентом трансформации, отличающиеся конструкцией (МПК – H03K5/01) необходимы для преобразования переменного тока одного напряжения в переменный ток другого напряжения. Одна из разновидностей реализации трансформатора является «дополнительные элементы сердечника; дополнительные катушки или обмотки (МПК – H01F27/38)». Трансформатор реализован на первичных обмотках (МПК – H01F27/28) и в него дополнительно введены короткозамкнутые размагничивающие витки, охватывающие тороиды стержней-обмоток (дополнительные элементы сердечника; дополнительные катушки или обмотки (МПК – H01F27/38)
2 этап выполнения индивидуального задания (ИЗ)
1. Уточненный регламент поиска
Тема работы – Трансформатор.
МПК – H01F30/06
МПК – H01F27/38
МПК – H01F27/28
Глубина поиска – 16 лет.
Страна поиска – РФ.
2. Таблица 1
По годам (2006 – 2021 годы) и 3 объектам исследования количество охранных документов распределилось следующим образом – см. таблицу 1.
За исследуемый период по вышеназванным 3 объектам в РФ было получено 184 охранных документов и сделано публикаций по заявкам на изобретения.
|
Объект1 - H01F30/06 |
Объект2 - H01F27/38 |
Объект3 - H01F27/28 |
Всего |
2006 |
2 |
0 |
6 |
|
2007 |
1 |
3 |
2 |
|
2008 |
1 |
0 |
4 |
|
2009 |
1 |
0 |
5 |
|
2010 |
2 |
1 |
13 |
|
2011 |
2 |
0 |
11 |
|
2012 |
4 |
3 |
17 |
|
2013 |
0 |
1 |
9 |
|
2014 |
0 |
2 |
12 |
|
2015 |
0 |
0 |
17 |
|
2016 |
0 |
2 |
5 |
|
2017 |
0 |
1 |
8 |
|
2018 |
3 |
4 |
7 |
|
2019 |
0 |
1 |
9 |
|
2020 |
0 |
0 |
21 |
|
2021 |
0 |
0 |
4 |
|
Всего |
16 |
18 |
150 |
184 |
Наибольшее количество охранных документов получено на технические решения, относящиеся к катушкам, обмоткам, токопроводящим соединениям МПК H01F27/28 – 150 патентных публикаций (81,52% от общего количества документов) – объект 3.
Наименьшее количество охранных документов получено на технические решения, отличающиеся конструкцией МПК H01F30/06 – 16 патентных публикаций (8,69% от общего количества документов) – объект 1.
Количество патентных публикаций по объекту 2 – дополнительные элементы сердечника; дополнительные катушки или обмотки МПК H01F27/38 – 18 патентных публикаций составляет 9,78% от общего количества документов.
3. Таблица 2
|
Объект1 - H01F30/06 |
Объект2 - H01F27/38 |
Объект3 - H01F27/28 |
2006 |
2 |
0 |
6 |
2007 |
3 |
3 |
8 |
2008 |
4 |
3 |
12 |
2009 |
5 |
3 |
17 |
2010 |
7 |
4 |
30 |
2011 |
9 |
4 |
41 |
2012 |
13 |
7 |
58 |
2013 |
13 |
8 |
67 |
2014 |
13 |
10 |
79 |
2015 |
13 |
10 |
96 |
2016 |
13 |
12 |
101 |
2017 |
13 |
13 |
109 |
2018 |
16 |
17 |
116 |
2019 |
16 |
18 |
125 |
2020 |
16 |
18 |
146 |
2021 |
16 |
18 |
150 |
3 этап выполнения индивидуального задания (ИЗ)
1. Построение кривых динамики патентования исследуемого объекта
На основе кумулятивных динамических рядов патентования (таблица 2) для каждого из 3 объектов, построены соответствующие графики динамики изобретательской активности.
2. Анализ динамики изобретательской активности

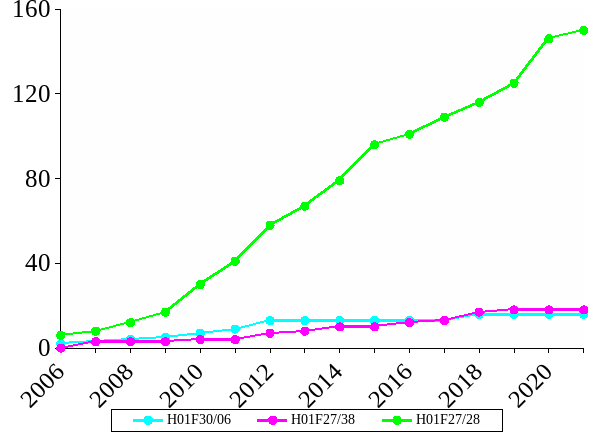

На рисунке представлены кумулятивные кривые (построены по данным таблиц 1 и 2), характеризующие нарастание числа охранных документов за исследуемый период. Эти кривые позволяют определить динамику изобретательской деятельности (активности) и оценить перспективы развития по каждому из 3 исследуемых объектов.
Анализируя характер кумулятивных кривых, приведенных на рисунке, можно отметить следующее (при этом следует иметь ввиду, что результаты анализа тенденций, основанного на патентной статистике, носят вероятностных характер):
1. Кривая H01F30/06. Пик роста изобретательской активности по данному объекту приходится за период 2010 – 2012 годы. До 2012 года наблюдался небольшой рост кривой, затем лишь в 2018 был небольшой скачок. Данный объект не имел с самого начала большой перспективы и последнее десятилетие практически не интересует изобретателей.
2. Кривая H01F27/38. Пик роста приходится за период 2011 – 2017 годы. Как и в случае объекта 1, наблюдается маленький рост кривой. Можно сказать, что данный объект исследования в последнее время не перспективен, так как с 2020 года наблюдается нулевой рост: в него не вкладываются средства и не ведется поиск новых решений.
3. Кривая H01F27/28. Пик роста изобретательской активности по данному объекту приходится за период 2010 – 2015 годы. Кривая плавно возрастает и не имеет сильных скачков или областей «застоя». Данный объект на протяжении всех лет является перспективным.
3. Общие выводы
1. Патентные исследования проведены в соответствии с утвержденным заданием №1 и регламентом.
2. В процессе работы по теме «Трансформатор» объекты исследований были заклассифицированы 3 рубриками МПК.
3. В результате поиска было просмотрено 184 патента РФ на изобретения и полезные модели.
4. Можно ожидать появления значительных (существенных) технических решений при разработке данных объектов МПК H01F27/28, в случае объектов МПК H01F27/38, H01F30/06 новых решений не ожидается.
