14. Нарисуйте какой-нибудь вариант схемы пф на основе оу, охваченного частотно-зависимой обратной связью, и поясните принцип ее построения и работы.
а) б)

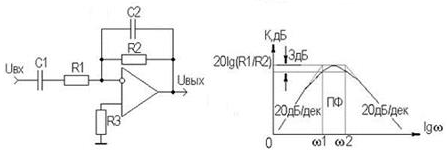

Рисунок - Схема (а) и АЧХ (б) активного полосового фильтра на ОУ
На рисунке представлена схема активного полосового фильтра (ПФ) на инвертирующем операционном усилителе (ОУ) с частотно-зависимой общей ООС как в области верхних частот, так и в области нижних частот. На рисунке (б) показана его АЧХ.
Вид АЧХ схемы (рисунок ,б) определяется характером общей ООС. В полосе пропускания влияние емкостей C1 и С2 пренебрежимо мало, ООС частотно-независима и коэффициент усиления определяется выражением KU = - R2/R1 (как и в ранее рассмотренном инвертирующем ОУ).
В областях же верхних и нижних частот ООС становятся частотно-зависимой, ее глубина возрастает, что уменьшает коэффициент усиления схемы.
