2.2. Устранение интерференционных свистов

При записи радиовещательной программы, транслируемой в диа­пазоне средних или длинных волн, на магнитную ленту может слу­читься так, что после включения магнитофона в режим записи по­явится сопровождающий программу, воспроизводимую радиовеща­тельным приемником, интерференционный свист.

Его частота и уровень могут быть различными, тем не менее качественная запись будет невозможна.

Как возникает эта интерференция? При нажатии кнопки записи на магнитофоне начнет работать его генератор стирания и щэдмаг-ничивания. Частота стирания в зависимости от типа магнитофона составляет 50 — 80 кГц. С точки зрения обеспечения хороших пара­метров записи необходимо, чтобы форма колебаний вырабатывае­мых генератором стирания и подмагничивания была строго сину­соидальной. Несмотря на все старания, искажения все-таки отчасти остаются и поэтому генератор стирания любого магнитофона выра­батывает кроме полезной основной частоты еще и побочные часто­ты в виде ряда высших гармонических частот. Они всегда бывают кратными основной частоты. Магнитофон как передатчик излучает в эфир этот частотный спектр. Излучать может, например, контур генератора, стирающая головка, анод электронной лампы генерато­ра стирания или недостаточно хорошо экранированные провода, по которым подводится в магнитофоне частота стирания. По емкост­ным связям частота стирания и ее гармонические составляющие че­рез силовой трансформатор могут попасть даже в электросеть, а через нее и в радиовещательный приемник. Поэтому некоторые ти­пы магнитофонов имеют нп входе сети специальный высокочастот­ный фильтр, который в простейшем случае представляет собой кон­денсаторы, включенные между контактами сетевого разъема и шасси магнитофона. Следует сказать, что такие фильтры реже встречаются у транзисторных магнитофонов, чем у ламповых, по­скольку напряжение питания, а значит, и напряжение генератора стирания у транзисторных магнитофонов значительно ниже.

При нажатии кнопки записи магнитофон начинает излучать целый спектр частот, перекрывающих весь диапазон длинных волн и часть средневолнового диапазона, Эти частоты улавливаются антенной радиовещательного приемника, и если они ненамного от­личаются от частоты радиовещательной станции, на которую на­строен радиовещательный приемник, в громкоговорителе будет слышна интерференционная частота, которая вынудит нас выклю­чить кнопку записи магнитофона. Частота помехи не обязательно может улавливаться антенной, она может попасть и непосредст­венно на управляющую сетку лампы смесителя и образовать по­стоянные биения с промежуточной частотой приемника (независи­мые от настройки). Частота биений может случайно возникнуть и в других каскадах приемника.

Для устранения этого явления достаточно расположить магни­тофон возможно дальше от радиовещательного приемника. При этом, однако, мы ограничены длиной соединительного кабеля. Во всяком случае, нельзя ставить магнитофон на корпус приемника.

Надежную помошь окажут простые устройства, которые легко вмонтировать в любой магнитофон., Например, можно изменить ча­стоту генератора стирания, выбрав ее достаточно высокой для надежного устранения интерференционного свиста, но не настолько вы­сокой, чтобы при этом не изменились параметры записи магнитофона. Генератор стирания обычно представляет собой LC-генератор, собран­ный по различным схемам. Изменения частоты наиболее просто можно достигнуть, например, изменением емкости конденсатора кон­тура генератора, подключая к нему другой конденсатор и снижая, таким образом, частоту стирания, Так как ширина полосы пропус­кания усилителя промежуточной частоты современного супергете­родина около 4,5 кГц, достаточно, чтобы частота помехи измени­лась на это значение. На рис. 27 наглядно графически изображено, какие частоты генератора стирания попадают в радиовещательный диапазон длинных и средних волн. График построен для частоты генератора 50 (ось В) и 80 кГц (ось С). Из графика видно, что при основной частоте генератора 50 кГц в полосу длинных волн попадают его третья, четвертая, пятая и шестая гармоники, а при частоте 80 кГц вторая и третья гармоники. Их уровень и число определяются качеством генератора стирания и другими параметра­ми магнитофона.

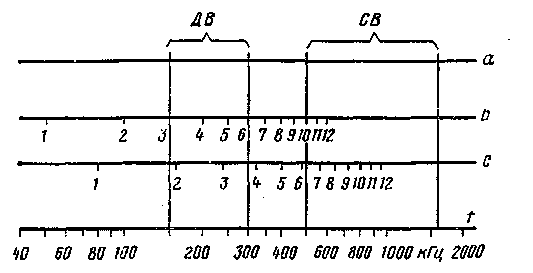

Рис. 27. Расположение высших гармонических частот генератора стирания магнитофона с частотой 50 и 80 кГц в полосе длинных и средних волн радиовещательного диапазона (числа на осях бис обозначают порядок гармонических частот генератора стирания).

Третья гармоника основной частоты 50 кГц составляет 150 кГц. В соответствии со сказанным эту частоту можно менять на 5 кГц. Однако достаточно будет изменить основную частоту на значение, в 3 раза меньшее, т.е. на 1,67 кГц. Это соответствует изменению на 3,35%. Вторая гармоника основной частоты 80 кГц составляет 160 кГц. Поступая так же, как и в предыдущем случае, получаем изменение основной частоты на 2,5 кГц, т.е. на 3,12%.

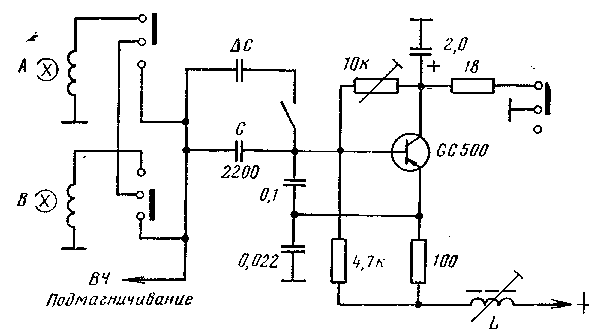

Рис. 28. Упрощенная принципиальная схема генератора стирания магнитофона ТЕСЛА В4 (без цепи трюковой кнопки) при нажатых кнопках «Запись» и «Дорожка А».

Отсюда видно, что в обоих случаях для устранения интерфе­ренции потребуется примерно одинаковое в процентном отношении изменение частот генераторов стирания, которое будет настолько не­существенным, что не изменит параметров записи магнитофона, Здесь имелось в виду изменение низшей гармонической частоты, появляющейся в радиовещательном диапазоне. На высших гармо­никах изменение частот будет большим.

При определении емкости дополнительного конденсатора будем исходить из емкости основного., указанной в схеме устройства. Да­лее из технических данных, приведенных изготовителем магнитофо­на в руководстве по обслуживанию определим частоту генератора стирания или измерим ее сами. Определим низшую гармоническую частоту, которая лежит в диапазоне длинных волн, и подсчитаем необходимую расстройку основной частоты генератора стирания. Для расчета емкости дополнительного конденсатора можем исполь­зовать упрощенную формулу, которая справедлива для малых рас­строек резонансных контуров:

ДС=2.3С Дf/f ,

где ДС — емкость дополнительного конденсатора, нФ; С — емкость конденсатора генератора стирания магнитофона, нФ; Дf — требуемое изменение частоты генератора стирания, кГц; f — основная частота генератора стирания, кГц.

Например, магнитофон ТЕСЛА типа В 4 имеет генератор сти­рания, в котором в качестве индуктивности настройки используется обмотка стирающей головки. Упрощенная схема генератора стира­ния приведена на рис. 28. Частота стирания определяется конденса­тором емкостью 2,2 нФ и находится согласно данным завода-изго­товителя в полосе от 65 до 75 кГц. Последовательно соединенные конденсаторы 0,1 мкФ и 22 нФ представляют собой емкостный де­литель для согласования по мощности настроечных цепей с входом транзистора GC500. На конденсаторе 0,1 мкФ возникает напряже­ние возбуждения обратной связи, необходимое для нормальной работы генератора. Обе эти емкости практически не оказывают влияния на частоту стирания, поэтому ими можно пренебречь. Для вычисления емкости ДС используем среднюю частоту f — 70 кГц. В диапазоне длинных волн в этом случае возникает третья гармо­ника частоты 210 кГц, которую требуется снизить до 205 кГц. На основной частоте этому соответствует изменение частоты Дf = 1,67 кГц. Рассчитаем емкость конденсатора расстройки

ДС = 2,3C Дf/f = 2,3*2,2 * 1,67/70 = 0,12 нф= 120 пФ.

В качестве конденсатора расстройки используем конденсатор емкостью 120 пФ, его включение на рис. 28 показано толстой лини­ей. Конденсатор должен быть высококачественным, лучше всего слюдяным, чтобы его подключение не ухудшило добротности коле­бательного контура.

Если нужно записывать радиовещательные программы только в диапазоне средних волн, расстройка контура может быть соответст­венно меньшей.
