Глава вторая запись с радиовещательного приемника

2.1. Установка разъема для подключения магнитофона к радиовещательному приемнику

При большом количестве транслируемых по радио программ и широком распространении радиовещательных приемников приемник часто является источником сигнала для записи на магнитную ленту. Современные приемники имеют специальный разъем для подключе­ния магнитофона. С помощью резисторного делителя к магнитофону подводится низкочастотный сигнал прямо с детектора радиовеща­тельного приемника.

Такое подключение удобно тем, что в этом случае на выход­ной сигнал не оказывают влияние различные органы управления низкочастотной частью приемника (регуляторы громкости, темб­ра и т.п.), которые следуют за детектором. Такое подключение од­новременно позволяет воспроизводить через низкочастотную часть приемника программу, записанную на магнитной ленте. Это удобно потому, что встроенный в магнитофон громкоговоритель обычно бывает малых размеров и предназначен только для целей контроля. При воспроизведении записи через низкочастотную часть радиове­щательного приемника качество воспроизведения обычно бывает значительно более высоким, так как есть возможность дополнитель­но обработать воспроизводимый сигнал частотной коррекцией радиовещательного приемника. Громкоговоритель магнитофона при этом выключается или встроенным специально для этого выключателем, или при подключении разъема внешнего динамика.

Другой, менее удобный способ подключения заключается в том, что на усилитель записи магнитофона подается сигнал, снимаемый с разъема приемника для включения дополнительного громкоговори­теля. В этом случае сигнал к магнитофону подводится или через разъем для подключения электрофона, или через делитель к разъе­му для подключения микрофона. Этот способ подведения сигнала применяйся в магнитофонах старых типов (например, «Сонет»). Рекомендаций для осуществления этого способа подключения мы здесь не приводим, так как в сравнении с предыдущим этот способ имеет ряд недостатков: большие искажения (как линейные, так и нелинейные) выходного сигнала, которые возникают в низкочастот­ной части приемника; зависимость выходного сигнала от положений регуляторов низкочастотной ступени (регулятор громкости и час­тотной коррекции); больший уровень .помех из-за худшей фильт­рации напряжения питания оконечных каскадов радиовещательного приемника и т. д.

Иногда для записи радиовещательных программ используют микрофон, установленный перед динамиком радиовещательного при­емника. Этот способ плох, поэтому применять его не рекомендуется. На результат такого способа записи обычно отрицательно влияют отражения звуков приемника от стен помещения, искажения, воз­никающие в динамике приемника, случайные звуковые помехи, по­павшие в микрофон извне.

Если нужно записать на магнитофон радиовещательную про­грамму со старого или любительского радиовещательного приемни­ка, следует вмонтировать в них разъем, подключенный непосредст­венно к детектору. Прежде чем начать эту работу, нужно как сле­дует обдумать: обеспечит ли качество приемника хороший техниче­ский уровень будущих записей. Разъем нужно устанавливать толь­ко в те сетевые приемники, которые имеют силовой трансформатор с отдельной первичной обмоткой, т. е. в те приемники, в которых ни каркас, ни шасси, ни электрические цепи не имеют контакта с сетью. Ни в коем случае нельзя вмонтировать разъем в так называемые универсальные приемники без силового трансформатора или с ав­тотрансформатором, или с накальным трансформатором. Можно вмонтировать разъем в транзисторные приемники, питаемые от ба­тарей. Однако не имеет смысла использовать для этих целей ма­ленькие переносные приемники; их невысокое качество не позволит сделать хорошую запись программы.

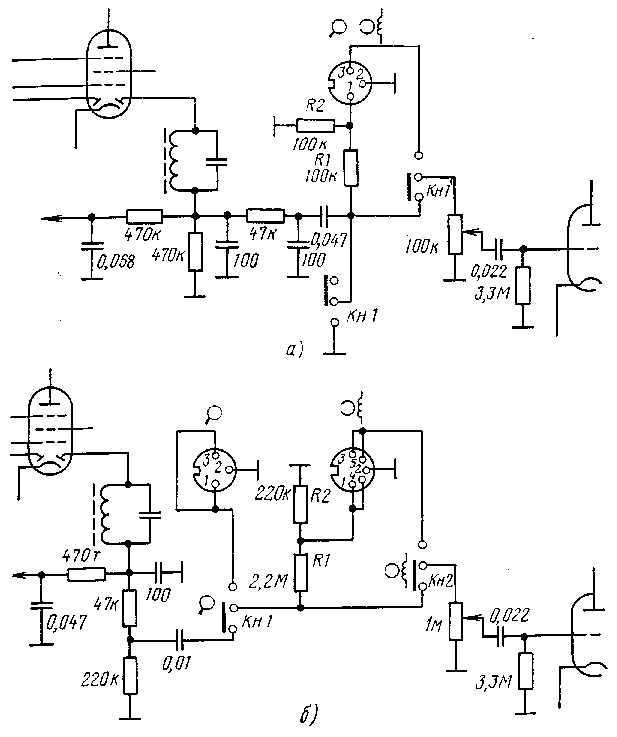

Рис. 23. Примеры распайки разъемов для магнитофона и звукосни­мателя электрофона в бытовых ламповых радиовещательных при­емниках.

На рис. 23 приведены примеры включения общего разъема для подключения магнитофона и электрофона так, как это сделано во многих типах бытовой электронной аппаратуры. На рис. 23, а изо­бражен вариант, когда для магнитофона и электрофона использо­ван только один разъем. В этом случае можно подключить одно­временно только один из источников сигнала. Контакты переклю­чателя Кн1 и КнГ расположены на общем толкателе кнопки, которой включается электрофон или магнитофон. На рисунке приведен случай, когда кнопка не нажата. Тогда с детектора приемника низ­кочастотный сигнал через контакты КнГ переключателя подводится к регулятору громкости, а с него к входу усилителя низкой часто­ты. Одновременно через делитель напряжения, состоящий из рези­сторов R1 и R2, сигнал подводится на контакт 1 разъема, а оттуда кабелем ко входу усилителя записи магнитофона. При нажатии кнопки контакт Кн.1 замкнет выход детектора приемника на землю, чтобы сигнал с детектора не мог попасть на управляющую сетку низкочастотной лампы. Контакт КнГ соединит контакт 3 разъема, а значит, и выход усилителя воспроизведения магнитофона (или электрофона) с потенциометром регулятора громкости. Теперь мож­но воспроизводить через приемник запись с магнитной ленты или с граммофонной пластинки. Недостатком такого соединения является невозможность подключения к радиовещательному приемнику одновременно и магнитофона и электрофона.

На рис. 23, б приведена более удобная схема распайки, поз­воляющая одновременно подключать к приемнику и магнитофон и электрофон. Контакт Кн1 соответствует кнопке для включения элект­рофона, контакт Кн2 — кнопке для магнитофона. Обе кнопки на схеме находятся в отжатом состоянии: сигнал с детектора радиове­щательного приемника приходит на вход низкочастотной части приемника и на вход усилителя записи магнитофона так же, как и в предыдущем случае. При нажатии кнопки электрофона замкнет­ся контакт Кн1, при этом отключится детекторная часть приемника и электрофон подключится к его низкочастотной части, а через ре-зисторный делитель R1 и R2 ко входу усилителя записи магнито­фона. Теперь можно воспроизводить грамзапись через радиовеща­тельный приемник и одновременно записывать ее на магнитную ленту. Такое соединение удобно потому, что при записи программы с грампластинки на магнитную ленту без одновременного воспроиз­ведения ее через радиовещательный приемник не нужно отключать эти устройства от приемника и соединять непосредственно между собой. Для этого достаточно при выключенном приемнике нажать кнопку электрофона и начать проигрывание. Если в магнитофоне отсутствует возможность звукового контроля записи, можно исполь­зовать для этого радиовещательный приемник.

При нажатии кнопки магнитофона контакты Кн2 отключат де­текторную часть приемника, отсоединят электрофон, а выход уси­лителя воспроизведения магнитофона подключат к регулятору громкости низкочастотной части приемника.

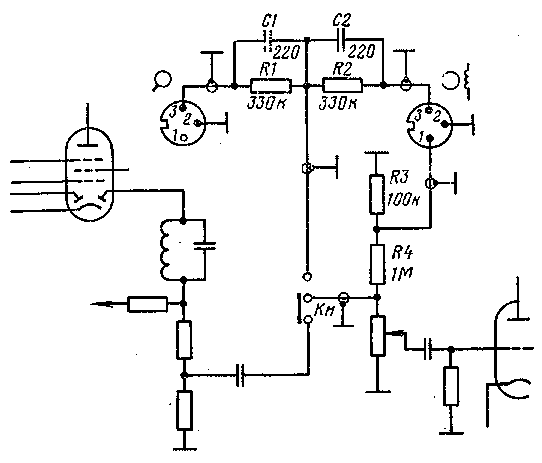

Рис. 24. Распайка разъема для магнитофона в ламповом при­емнике.

Для радиолюбительских целей удобна также схема распайки, приведенная на рис. 24. Схема дает возможность одновременно подключать магнитофон и электрофон, не устанавливая при этом в приемник отдельного переключателя для магнитофона. Определен­ное неудобство представляет при этом то, что сигнал с электрофона ослабляется делителем, образованным резисторами R1 и R2. Одна­ко запас чувствительности низкочастотной части приемника обычно бывает вполне достаточным.

Конденсаторы С1 и С2 выравнивают частотную характеристику на высоких частотах, где может произойти их завал из-за влияния емкости экранированных цепей. Их емкость является приблизитель­ной и будет изменяться в зависимости от разных условий. Подо­брать точно емкость конденсаторов можно только при измерении завала частотной характеристики. Если экранированные цепи будут короткими, их емкостью можно пренебречь. Резисторы R3 и R4 образуют делитель для записи на магнитофон. Сопротивления ре­зисторов выбраны так, чтобы, не изменяя их, можно было подклю­чать для записи и ламповые магнитофоны старых выпусков с боль­шим входным сопротивлением усилителя записи и современные транзисторные магнитофоны с малым входым сопротивлением. Все резисторы минимальной мощности.

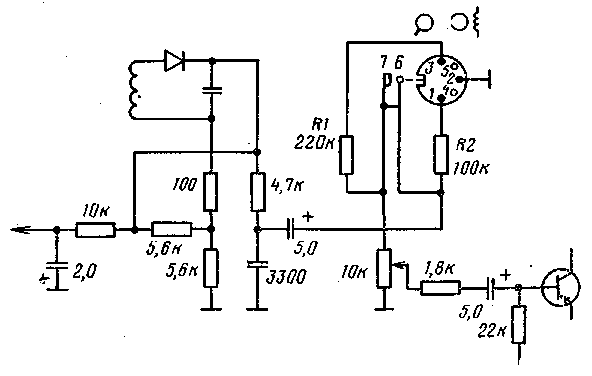

Рис. 25. Пример распайки разъема для магнитофона и звукоснима­теля электрофона в бытовых транзисторных приемниках.

Переключатель на схеме находится в положении приема радио­вещательных программ, В положение «Грамзапись» его переключают в следующих случаях: при воспроизведении через приемник грам­пластинки; при воспроизведении через приемник записи с магнито­фона; при переписи с электрофона на магнитофон, при этом прием­ник может быть или выключен, или использоваться как усилитель для контроля.

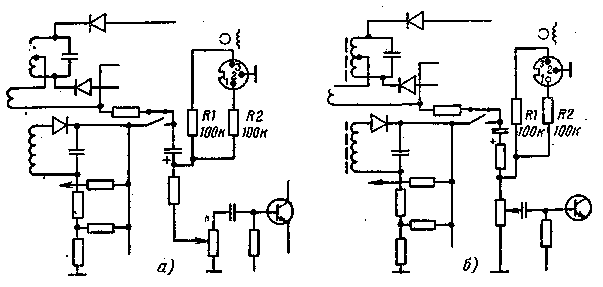

Рис. 26. Распайка разъема для магнитофона в транзисторном при­емнике.

Пример включения разъема для подключения магнитофона в бытовых транзисторных приемниках приведен на рис. 25. Здесь использован шестиконтактный разъем с разрывным контактом (вы­воды 6 и 7). Если вилка не вставлена в гнездо, его контакт замкнут и низкочастотный сигнал с детектора приемника приходит на регу­лятор громкости. Если шестиконтактный разъем (вилка) соедини­тельного кабеля вставлен в гнездо, контакт разъема разомкнется и отсоединит детектор приемника от регулятора громкости. Через разделительный резистор R2 детектированный сигнал подводится к контакту 1, а оттуда через кабель на вход усилителя записи маг­нитофона, входное сопротивление которого вместе с резистором R2 образует делитель напряжения для получения необходимого вход­ного сигнала. После переключения магнитофона в режим воспроиз­ведения выход усилителя воспроизведения через контакт разъема 3 и разделительный резистор R1 соединится с регулятором громкости и затем с низкочастотной частью приемника. Резистор R1 вместе с регулятором громкости образуют делитель напряжения, который согласует чувствительность низкочастотной части приемника с вы­ходным напряжением магнитофона. Одновременно увеличивается входное сопротивление усилителя при использовании его для вос­произведения грамзаписи. При воспроизведении с магнитофона низкочастотная часть транзисторного приемника используется лишь тогда, когда ее качественные показатели заведомо лучше качест­венных показателей оконечной ступени магнитофона.

Установить разъем для подключения магнитофона в любитель­ских условиях можно по схеме, приведенной на рис. 26. Для этого потребуется трехконтактный фланцевый разъем и два резистора по 0,1 МОм, рассчитанных на минимальную мощность. На схеме даны два варианта включения регулятора громкости, применяемых в транзисторных приемниках.

На рис. 26, а показано такое включение регулятора громкости, при котором он регулирует уровень напряжения на вхоДе усили­теля записи магнитофона, на рио. 26, б регулятор громкости на этот уровень не влияет. В обоих случаях при записи низкочастотная часть приемника не отключается от его детекторной части и можно использовать ее для прослушивания и контроля записываемой про­граммы. В обеих схемах резистор R1 снижает уровень напряжения, снимаемого с выхода усилителя воспроизведения магнитофона, на значение, соответствующее входному уровню усилителя низкой ча­стоты приемника. Резистор R2 понижает выходное напряжение де­текторной части приемника до входного напряжения усилителя записи магнитофона. Одновременно изменяется выходное сопротив­ление приемника таким образом, чтобы можно было без всяких из­менений подключать к нему как ламповые, так и транзисторные магнитофоны.
