14.7. Вспомогательный индикатор уровня

Большинство магнитофонов имеет стрелочный индикатор уровня, размещенный на панели таким образом, что на него нужно смотреть сверху. В некоторых случаях это может оказаться неудобным, например, если при работе с магнитофоном мы сидим за столом, в этом случае индикатор плохо виден.

Этот недостаток можно легко устранить, встроив в небольшую коробку дополнительный индикатор уровня, соединенный с магнито­фоном при помощи кабеля.

Рис. 211. Печатная плата элек­тронного гонга.

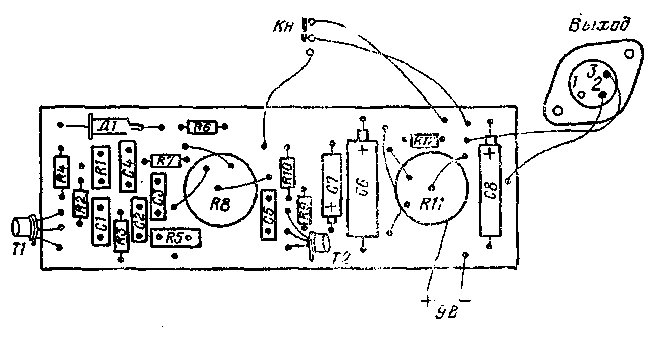

Рис. 212. Монтажная схема электронного гонга.

Коробку с индикатором всегда можно установить так, чтобы ин­дикатор был хорошо виден, Расстояние от магнитофона может со­ставлять несколько метров. Описываемый индикатор сконструирован для использования с магнитофонами ТЕСЛА типов B4L, В42, В44, В45. По существу, вспомогательный индикатор можно применять с любым типом транзисторного магнитофона, однако следует найти в схеме такую точку для его подключения, чтобы при этом не измени­лись электрические параметры магнитофона, что привело бы к ухуд­шению качества записи.

Принципиальная схема вспомогательного индикатора приведена на рис. 213. В индикаторе использована та же схема, что и в упо­мянутых ранее магнитофонах. Его работа сходна с работой индика­тора, встроенного в магнитофон.

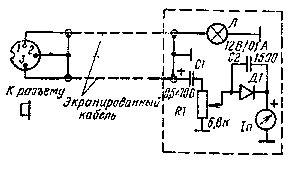

Рис. 213. Принципиальная схе­ма дополнительного индикато­ра уровня.

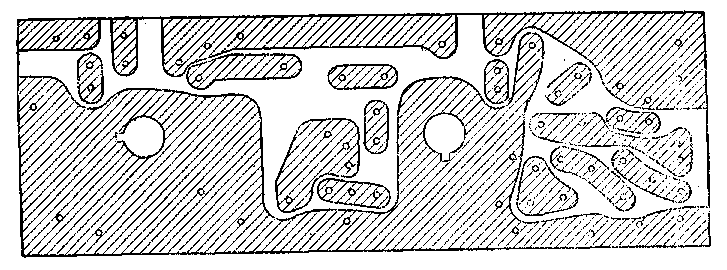

Рис. 214. Печатная плата дополнительного индикатора уровня.

Рис. 215. Монтажная схе­ма дополнительного индикатора уровня.

Лампочки подсветки Л поместим за шкалой индикатора, чтобы его показания были хорошо видны и при неблагоприятных условиях освещенности. Напряжение питания их можно подать, например, на свободный контакт 1 разъема магнитофона для головных телефонов, взяв это напряжение с незаземленного конца лампочки подсветки индикатора магнитофона (вывод 7 на вторичной обмотке силового трансформатора). Соединительный кабель заканчивается трехкон­тактным разъемом так же, как кабель из принадлежностей к магни­тофону. Коробку для индикатора можно сделать так, чтобы на ней можно было укрепить микрофон или, в случае нужды, ее можно бы­ло укрепить на микрофонной стойке. Это даст возможность контро­лировать уровень и без помощника, находяш.егося возле магнитофо­на. Уровень записи в этом случае изменяем путем изменения расстоя­ния от микрофона или изменения громкости речи или пения.

Печатная плата вспомогательного индикатора приведена на рис. 214, расположение деталей — на рис. 215.

При налаживания схемы переключим магнитофон на запись и по­дадим на него сигнал с постоянной амплитудой и частотой 1 кГц лучше всего со звукового генератора или с измерительной грамплас­тинки так, чтобы стрелка индикатора установилась на начале крас­ного сектора. Подстроечньш потенциометром R1 установим такое же отклонение стрелки вспомогательного индикатора,

14.8. Дистанционное управление магнитофоном

В некоторых типах магнитофонов предусмотрена возможность дистанционного управления лентопротяжным механизмом с помощью кнопки или выключателя. Это магнитофоны, имеющие прижимной ро­лик, управляемый электромагнитом. Описываемое устройство можно использовать с магнитофонами ТЕСЛА типов В4, В41, В42, В43, В44, В444, Люкс Супер и В45.

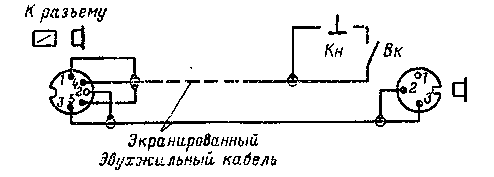

Рис. 216. Принципиальная схема дистанционного управления лентопротяжным механизмом.

Электрическая схема устройства приведена на рис. 216. Она со­держит кнопку Кн с контактом, работающим на размыкание, пакет­ный выключатель на одно положение Вк и трехконтактный разъем для подключения головных телефонов. Соединительная линия может быть любой длины. Для нее можно использовать двухжильный экра­нированный кабель такого же типа, как соединительный шнур из комплекта магнитофона. Кабель оснащен пятиконтактным разъемом, который включается в разъем магнитофона для дистанционного уп­равления и головных телефонов. Кнопкой «Стоп» магнитофона оста­новим лентопротяжный механизм, а для его последующего включе­ния и остановки используем дистанционное управление. Кнопку ис­пользуем для кратковременной остановки, пакетный выключатель для более длительных пауз. При записи можно прослушивать записывае­мую программу с помощью головных телефонов, включаемых в разъ­ем, расположенный на кожухе дистанционного управления.
