14.1. Автоматическое включение лентопротяжного механизма акустическим сигналом
Такое устройство можно использовать, например, при записи под диктовку и в других подобных случаях. При каждой паузе движение ленты прекращается, что приводит к экономии ленты. Можно устройство для автоматического включения лентопротяжного механизма использовать и в сочетании с магнитофоном, у которого лентопротяжный механизм управляется электромагнитом. Устройство, принципиальная схема которого изображена на рис. 190, предназначено для использования в сочетании с магнитофонами ТЕСЛА типов В41, В42, В44, В45. У магнитофонов другого типа необходимо было бы встроить дополнительный пятиконтактный разъем, включенный так же, как в указанных типах.
Сигнал с выхода усилителя записи через разделительный резистор R2 подается на вход линейной интегральной схемы, которая включена, как формирующая схема Шмитта. Если на входе интегральной схемы переменное напряжение мало или отсутствует на выходе (вывод 2), постоянное напряжение равно напряжению питания. Транзистор Т1 при этом не возбуждается, а якорь реле А отпущен. Если на входе интегральной схемы появится переменное напряжение, она отреагирует так, что на ее выходе появятся прямоугольные импульсы соответствующей частоты. Это импульсное напряжение через конденсатор С1 подводится на диод Д2 и после выпрямления заряжает конденсатор С2. Напряжение конденсатора подается на базу транзистора 77, и реле А притянет якорь. Его контакт замкнет цепь электромагнита прижимного ролика магнитофона и лента придет в движение.

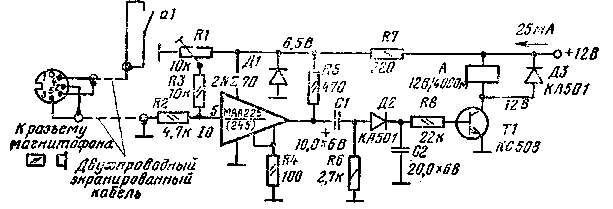

Рис. 190. Принципиальная схема устройства для автоматического включения лентопротяжного механизма акустическим сигналом.

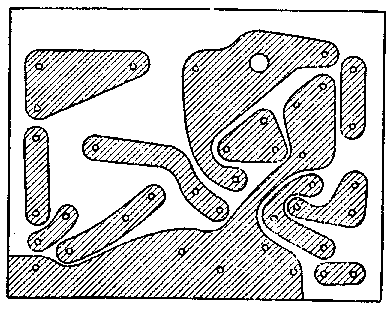

Рис. 191. Печатная плата устройства согласно рис. 190.
Постоянная времени заряда интегрирующей цепи, образопгмшой резистором R5.конденсатором С2, мала, так что конденсатор быстро зарядится, а реле быстро притянет якорь. Haooopoi, постоянная времени разряда, определяющаяся номиналами резистора R8 и конденсатора С2, сравнительно велика Таким образом, после исчезания входного сигнала якорь реле А в течение 2 с остается втянутым. Таким образом, достигается то, что при коротких паузах в речи движенпе ленты не прекращается. Напряжение питания интегральной схемы стабилизировано стабилитроном Д1, чтобы ее работа не зависела от изменения напряжения питания. Стабилитрон одновременно выполняет функции фильтрующего конденсатора.
Печатная плата приведена на рис. 191, расположение деталей — на рис. 192. В качестве соединительного кабеля используем двойной экранированный кабель с максимальной длиной несколько дециметров, так как устройство может располагаться непосредственно возле магнитофона.
Реле А можно использовать любое на напряжение 12 В. Не имеет значения, если сопротивление его обмотки будет больше, чем указанное 400 Ом.
При налаживании схемы движок подстроечного потенциометра сдвинем к заземленному концу и подключим напряжение питания. Измерим постоянные напряжения без входного сигнала, которые должны приблизительно соответствовать напряжениям, указанным на принципиальной схеме (см. рис. 190).
Потребление тока от источника при притянутом якоре реле будет вдвое больше, чем это указано в схеме. Оно будет зависеть от сопротивления обмотки реле. Затем возбудим усилитель записи магнитофона сигналом с частотой 1 кГц так, чтобы на контакте 3 входного разъема было переменное напряжение около 0,3 В, и будем медленно поворачивать движок потенциометра R1, пока реле А не притянет якорь. Таким образом, мы отрегулируем чувствительность усилителя на величину входною сигнала. Можно в зависимости от индивидуальных требований произвольно изменять входное напряжение от ОД5 до 0,8 В. В качестве начального положения движка выберем то, в котором движок будет находиться на стороне заземленного вывода потенциометра, Максимальная чувствительность (0,15 В) будет в его среднем положении.
При работе нажмем и зафиксируем кнопку «Стоп» и переключим магнитофон на запись. Перед началом диктовки слегка стукнем, например, по крышке магнитофона или по столу. Это включит движение ленты, и затем начнем говорить в микрофон. Паузы не должны быть дольше чем 2 с, иначе движение ленты прекратится. Допустимую паузу можно увеличить, но для этого надо увеличить постоянную времени, увеличив емкость конденсатора С2. Чувствительность устройства к окружающим звукам в промежутках между записями можно, как уже было указано, изменять установкой подстроечного потенциометра R1.

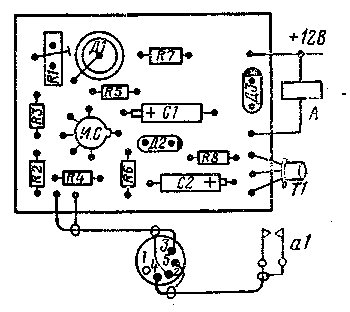

Рис. 192. Монтажная схема устройства согласно рис. 190.
