Силовой трансформатор синхронизатора для стереофонического магнитофона

Вывод обмотки	Число ВИТКОВ	Диаметр провода, мм	Изоляция	Напряже­ние, В
			2 витка промасленной бумаги 0,1 мм
1-2	3700	0,1	Через каждые 800 вит­ков проложить один виток конденсаторной бумаги 0,03 мм	220
			3 витка промасленной бумаги 0,1 мм
8 — 4 4 — 5	340 340	0,2 0,2		21 21
			2 витка промасленной бумаги 0,1 мм

При налаживании схемы подстрсечный потенциометр R2 уста­новим в такое положение, чтобы при наполовину выведенном регу­ляторе уровня записи стереофонического магнитофона и при нажатых кнопках Кн1 и Кн2 на синхронизаторе индикатор уровня левого канала показывал полный уровень записи. Подстроечный потенцио­метр R3 при переключении на воспроизведение установим в положе­ние максимальной чувствительности устройства так, чтобы при появ­лении синхронизирующего сигнала реле А надежно сработало, но при этом не реагировало на напряжение помех канала воспроизве- дения в то время, когда синхронизирующий сигнал не записывается. Старая запись на этой дорожке должна быть тщательно стерта, что обеспечивается стирающей головкой магнитофона.

Подстроечный потенциометр R2 можно заменить миниатюрным потенциометром и устанавливать уровень синхронизирующего сиг­нала ручкой.

Пример соединения устройств для записи комментария, музыки и синхронизирующих сигналов на магнитную ленту приведен на рис. 187. Стрелки на соединениях указывают направление прохож­дения сигналов, символы у отдельных устройств показывают, в ка­кие именно разъемы на них вставляются разъемы соединительных кабелей. Удобно будет сначала сделать запись коммнтария и музы­ки для всей программы на правом канале Б, Затем перемотать лен­ту обратно и на левом канале Л, в заранее намеченных местах, сде­лать запись синхронизирующих сигналов с помощью кнопки Kн1 синхронизатора.

Рис. 187. Принципиальная схема устройства для записи коммента­рия, музыки и синхронизирующих импульсов с помощью синхро­низатора для стереофонического магнитофона.

При этом одновременно происходит смена диапози­тивов в диапроекторе, а также немедленно выявляются случайные ошибки (перепутанные диапозитивы, синхронизирующий сигнал, потива вручную и Кн2 для выбора направления продвижения вперед или назад. Кнопка Кн1 без фиксации положения, Кн2 — с фиксацией.

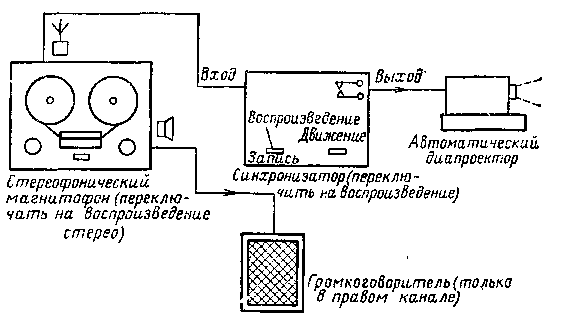

Рис. 188. Принципиальная схема устройства для автоматической проекции диапозитивов с помощью стереофонического магнитофона.

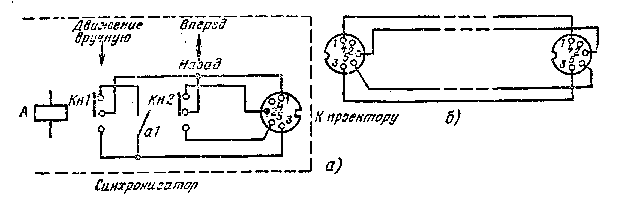

Разместим их в кожухе синхронизатора. При работе с синхрониза­тором нельзя пользоваться кабелем управления из комплекта диа­проектора. Он используется только при проекции с длиннофокусным объективом. Ручное продвижение кнопки Кн1 имеет предпочтение перед автоматическим, так как при нажатии кнопки разрывается цепь контакта а1. На рис. 189,6 показано подключение соединитель­ного кабеля между синхронизатором и диапроектором «Аспектомат». Вместо четырех отдельных пповодов можно использовать и экранированные одножильные кабели, а их экраны использовать как от­дельные провода. Безразлично, к каким контактам будут подключе­ны экраны, а к каким внутренние провода.

Данный в несоответствующий момент, и т. д.). Если бы обе записи проводились одновременно, микрофон воспроизводил бы и звук про­двигающегося механизма диапроектора, который записался бы на ленту и при воспроизведении создавал бы помехи. Синхронизирую­щий сигнал, записанный не там где надо, можно стереть и сделать запись снова на другом месте, не затрагивая-при этом звукового сопровождения.

Схема устройства для автоматической проекции диапозитивов приведена на рис. 188.
